Отделка гипсокартоном мансард



Вступление

Гипсокартон широко используется для облицовки различных ломаных поверхностей. Одной такой поверхностью является потолок и скаты мансардного помещения. Мансарда это верхнее помещение в доме, потолком и стенами которого является стропильная система крыши дома. Треугольник стропил образуют ломаную поверхность потолка мансарды, разделяя его на собственно, потолок и скаты потолка, поверхности расположенные под углом к потолку и стенам.

Оборудуют мансарду, чаще, на двухскатной крыше, с ломаным или прямым профилем. Так как угол ската мансардной крыши делают в пределах 30-60˚, то использовать для покрытия крыш можно любой тип кровли. Например, можно использовать керамическую черепицу на крышу. Угол наклона кровли для черепицы от 20-60˚.

Отделка гипсокартонном мансард – общие сведения и материал

otdelka gipsokartonnom mansardy 5 1

Отделка гипсокартонном мансард, а именно потолка и скатов мансарды делается по деревянному каркасу или каркасу из металлического профиля.

  • Для деревянного каркаса используется сухой деревянный брус сечениями 48×24; 50×30; 60×40 см. Стандартизация брусков условная и связана лишь с шириной прямых подвесов, которые используются в металлическом каркасе потолка мансарды.
  • Для металлического каркаса применяются прямые подвесы и профиль потолочный ПП 60 на 27 и профиль направляющий ПН 28 на 27.

Для крепления в конструкции каркасов и облицовки каркасов мансарды применяются следующие крепежные шурупы:

  • Шуруп TN 5х70. Он используется для крепления брусков (несущих) к конструкции стропил и стоек в деревянной конструкции потолка;
  • Шуруп FN 5х35 или два шурупа TN 3,5-4х25. Они используется для крепления прямых подвесов к потолочным и стропильным балкам.
  • LN 3,5х10 (металл-металл). Он скрепляют прямые подвесы и металлические профили несущих, направляющих потолка.

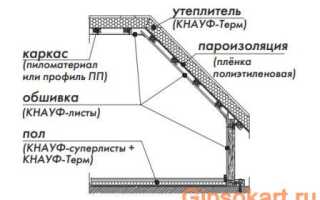

Описание конструкции мансардного каркаса под гипсокартон

Итак, мы имеем чердачное помещение с видимой стропильной системой крыши. Ближе к коньку крыши стропила связаны балочной балкой, а к основания чердака, из опорных брусков сделан каркас для стен мансарды. Все элементы мансардной конструкции деревянные.

Конструкция каркаса для обшивки мансарды гипсокартоном независимо от используемого материала (брусок или профиль) делается одинаково.

otdelka gipsokartonnom mansardy 3 1

  • Деревянный брусок крепится непосредственно к стропилам крыши (1).
  • Металлический профиль крепится к стропилам на прямых подвесах (3).
  • При необходимости опустить потолок и скаты мансарды, деревянный брусок может опускаться при помощи прямых подвесов (2).

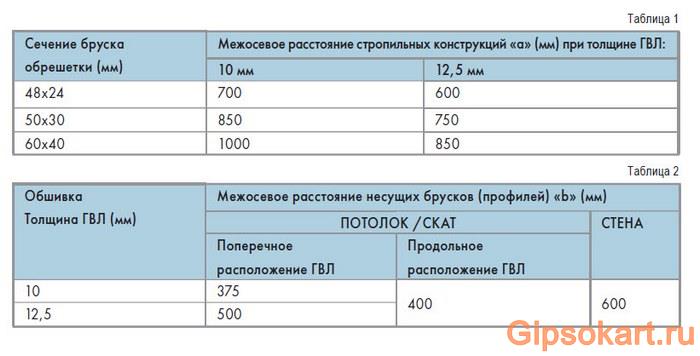

В принципе, это вся конструкция каркаса для обшивки мансарды. Меняются лишь расстояния между профилями или брусками. Расстояния зависят от планируемой нагрузки на каркас, а она зависит от планируемой толщины обшивки. В таблице вы видите размеры брусков и расстояния между стропильными брусками (a). Таблица 1.

otdelka gipsokartonnom mansardy 1 1

otdelka gipsokartonnom mansardy 2 1

Примечание: Как и в других конструкциях потолков, листы гипсократона могут крепиться вдоль направляющих брусков (профилей) или поперек им. От планируемого крепления листов ГК зависит межосевое расстояние между брусками (b). Таблица 2.

Угловые соединения листов гипсокартона при облицовке мансарды

Листы гипсокартона потолка и скатов мансарды будут стыковаться под тупыми углами. Стыковка производится  с заходом одного листа под другой. При двух листовой обшивки наложения листов меняется: скат, потолок, скат, потолок.

otdelka gipsokartonnom mansardy 4a 1 otdelka gipsokartonnom mansardy 4b 1

otdelka gipsokartonnom mansardy 4
