Потолочный профиль для гипсокартона



Вступление

Для каркаса потолков из гипсокартона применяются специальные металлические профили называемые потолочными. Потолочный профиль из гипсокартона выпускаются всеми производителями гипсокартона, а также некоторыми металлургическими заводами и в зависимости от производителя немного отличаются друг от друга.

Производство профиля

Изготавливают профиль из стальной оцинкованной ленты (штрипс) или полосок оцинкованной стали нужной длинны. Ширины заготовок 123 мм для профиля ПП 60х27 и 81 мм для профиля ППН 28х2.

В отличие фасонного или сортового проката, изделия которого производят по технологии горячей или холодной прокатки на прокатных станах, профили гнут на специальных профилировочных станках, только в холодном режиме.

Напомню, что сортамент изделий фасонного металлопроката горячей прокатки составляют: уголки, арматура, швеллера, балки, пруты. Для профессионалов купить металлопрокат будет просто у крупнейшего производителя металлопроката в России «Сталепромышленной компании». Страница сайта компании novgorod.spk.ru/catalog/metalloprokat/fasonniy-prokat/ugolok/ с базовым видом металлопроката – стальным уголком в широком ассортименте.

О потолочных профилях для конструкций из гипсокартона

Конструкция потолка из гипсокартона это специально сделанный каркас, обшитый гипсокартонными листами. Основа каркаса это специальный потолочный профиль для гипсокартона, сделанный из металлических лент методом холодного проката. Компания Кнауф делает потолочный профиль толщиной 6 мм, компания Гипрок ограничивается 5 мм толщины. Стенки профиля Кнауф имеют объемные канавки для усиления жесткости профиля. Профиль же Гипрок весь имеет рифленую поверхность, сделанную по технологии UltraSteel, что на 20 % увеличивает его прочность по сравнению с гладкими профилями.

profil i kreplenie 15

Виды потолочного профиля для гипсокартона

Как и все профили под гипсокартонные конструкции, потолочные профили разделяются на направляющие профили (маркировка ПН) и потолочные профили (маркировка ПП). Направляющие профили монтируются по периметру комнаты и обеспечивают стык потолка и стены. Потолочный профиль плотно вставляется в направляющий профиль, образуя «скелет» для крепления листов гипсокартона. По конструкции, высота потолочного профиля (ПП) равна ширине профиля направляющего (ПН), что обеспечивает прочность их соединения (фото чуть ниже).

Рассмотрим подробнее потолочный профиль для гипсокартона Кнауф и Гипрок.

Потолочный профиль для гипсокартона Кнауф

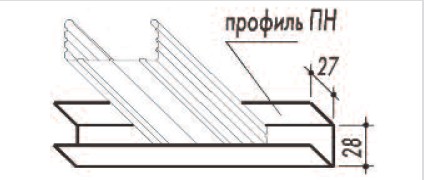

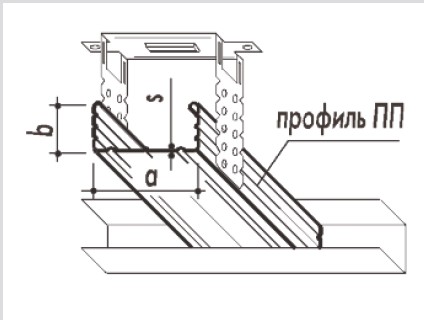

profil-i-kreplenie-11profil-i-kreplenie-12

Существуют два типа профиля для потолка из гипсокартона ( два рисунока вверху).

  • С-образный профиль потолочный (ПП 60/27);
  • П-образный профиль направляющий потолочный (ПН 28/27).

При монтаже потолка профиль ПП вставляется в профиль ПН и там жестко закрепляется просекателем или саморезами. Именно для этих целеей, высота потолочного профиля (b) 27 мм, равна ширине профиля направляющего (a) 27 мм.

Таблица размеров: Потолочный профиль для гипсокартона Кнауф (Knauf)

В таблице смотрим размеры и обозначения профилей используемых в конструкции потолков.

Название

Обозначение

Ширина

Высота

Профиль потолочный

ПП

60 мм

27 мм

Профиль направляющий

ПН

28 мм

27 мм

Потолочный профиль для гипсокартона Гипрок

Потолочные профили компании Гипрок, имеют схожую конструкцию, но отличаютсятехнологией производства. Профили этого производителя легко отлечить по шероховатой поверхности профиля.

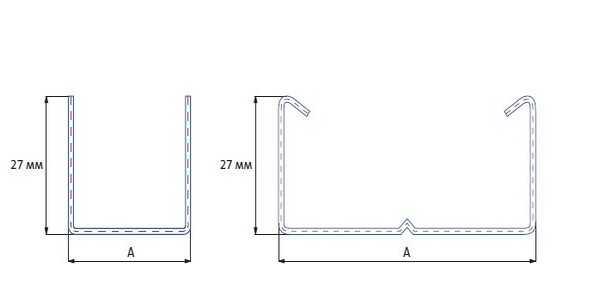

Profil-pod-gipsokarton-02

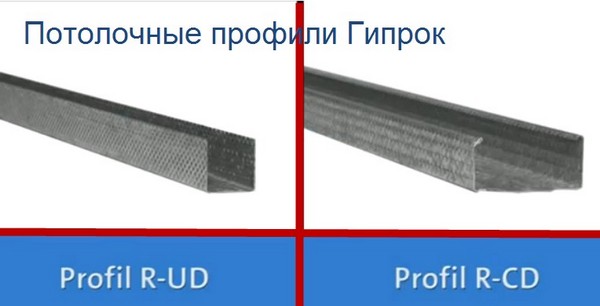

Profil-pod-gipsokarton-16

Полное название профиля Гипрок — Профиль Gyprok Ультра. Цифры в маркировке это ширина и высота профилей (см. фото).

  • Направляющий профиль Гипрок маркируется, как ППН- 28/27.
  • Потолочный профиль маркируется, как ПП-60/27.

Таблица размеров: Потолочный профиль для гипсокартона Гипрок (Gyprok)

В следующей таблице смотрим обозначение профилей Гипрок для потолокв и их размеры.

Название

Обозначение

Ширина

Высота

Профиль Gyproc–Ультра направляющий

ППН-28/27

28 мм

27 мм

Профиль Gyproc–Ультра потолочный

ПП-60/27

60 мм

27 мм

Как крепятся и скрепляются потолочные профили для гипсокартона

технологии и размеры профилей позволяют быстро и надежно собрать конструкцию каркаса потолка. Направляющие профили (ПН) крепятся к стенам помещения, на уровне устройства потолка, саморезами с бюбелями или дюбель гвоздями.Потолочные профили ПП крепятся к потолку специальными подвесами. Основные подвесы используемые в конструкции потолка, это прямой подвес (для опускания потолка на небольшое расстояние) и подвес с зажимом и тягой для значительного опускания потолка.

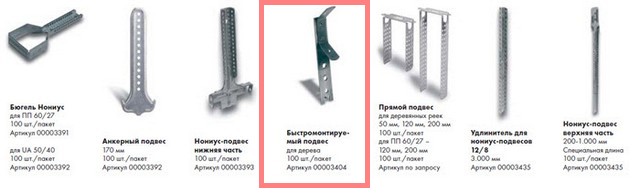

ehlementy montazha karkasa gipsokartona1

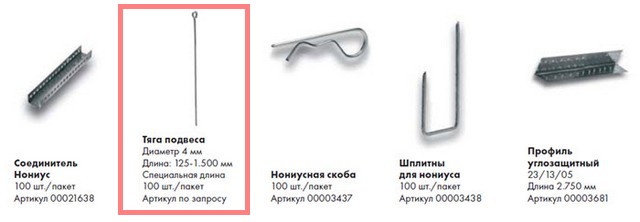

ehlementy montazha karkasa gipsokartona3

profil-i-kreplenie-03profil-i-kreplenie-07profil-i-kreplenie-13

Если вы посмотрите на конструкцию каркаса для потолка (вверху статьи), то увидите, что основа конструкции перекрещивающиеся профили. В углах конструкции профили нужно соединять. Для углового соединения потолочных профилей выпускаются специальные угловые соединители с защелками. Для одноуровневого соединения применяют одноуровневый соеденитель «краб» (фото 1), для двухуровневого соединения профилей применяют соединитель профиля двухуровневый (фото 2).

profil-i-kreplenie-08 profil-i-kreplenie-09

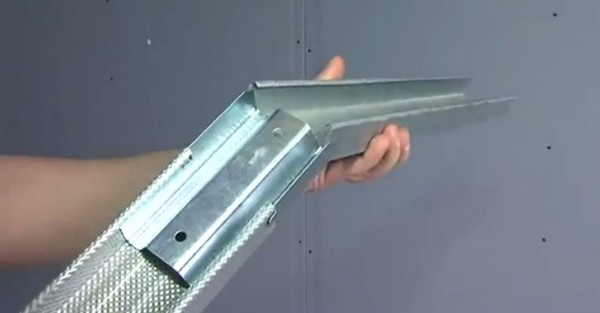

В больших помещениях потолочные профили приходится наращивать, соединять встык. Стыковое соединение потолочного профиля (удлинение) осуществляется соединением-удленителем (фото).

profil-i-kreplenie-10Profil-pod-gipsokarton-17

На этом про потолочный профиль для гипсокартона все!
