Потолок из гипсокартона своими руками: одноуровневый плавающий потолок на тягах



Вступление

Потолок из гипсокартона известен как декоративный и технически удобный элемент жилого помещения. Техническое удобство гипсокартонного потолка в закрытии инженерных коммуникаций, скрытии системы утепления и возможности быстрого выравнивания основного потолка. Разнообразие конструкций потолка из гипсокартона, позволяют значительно изменить дизайн помещения, сделав потолки с подсветкой, потолки в двух уровнях, фигурные потолочные конструкции.

Конечно, стоит отметить, что потолок из гипсократона требует отделки. В отличие от других потолочных конструкций, его нужно прошпаклевать и покрасить, что может быть неудобно по срокам или другим причинам. Намного проще выбрать потолок из потолочных панелей ПВХ. Панели ПВХ не требуют отделки. Они  полностью готовы к монтажу, имеют разнообразный цвет и дизайн. Кроме этого панели ПВХ не боятся влаги и могут быть установлены на балконе, в ванной комнате и других мокрых комнатах дома и квартиры. На этом сайте вы может узнать про панели ПВХ всё.

Однако, несмотря на всё это, у потолка из гипсокартона и потолка из ПВХ панелей разные задачи и никто не запрещал их совместить. Одним скрыть коммуникации, вторым сделать быструю отделку.

Выбор типа потолка из гипсокартона

Выбор типа потолка из гипсокартона зависит от его назначения. Технологические разнообразия конструкций из гипсокартона позволяют создавать следующие типы потолка.

  • Ровный одноуровневый потолок из гипсокартона, с опусканием потолочного уровня на 100-1500 мм.
  • Двухуровневый потолок с возможной подсветкой.
  • Двухуровневый потолок с фигурными элементами;
  • Фигурный потолок в нескольких уровнях;
  • Другие виды потолка.

Варианты внешнего вида гипсокартонного потолка очень разнообразны и ограничиваются лишь фантазией дизайнеров и технологиями конструкций из гипсокартона.

Потолок из гипсокартона — две конструкции

Существуют две принципиально разные конструкции гипсокартонного потолка.

  1. Первая конструкция, монтируется на каркасе из специального профиля, который так и называется профиль для гипсокартона, он же потолочный профиль ПП 67/27 и потолочный направляющий профиль ПНП 28/27. Делаются потолки на металлическом каркасе чаще в городских квартирах и каменных домах.
  2. Вторая конструкция, гипсокартонных потолков, делается на деревянном брусе. Для такой конструкции используется любой сухой строительный брус шириной 60 мм, высотой 30 или 40 мм. Потолки на деревянном каркасе, чаще, монтируются в деревянных домах, домах с деревянными перекрытиями и мансардах со стропильной системой.

Закупка материалов для потолка из гипсокартона

Материал для потолка из гипсокартона можно разделить на три группы:

  • Материал для каркаса потолка и его крепления (подвеса) к черновому потолку;
  • Гипсокартонные листы;
  • Крепежный и дополнительный материал для конструкции.

Материал для каркаса потолка и его крепления

Рассмотрим вариант потолка в квартире с использованием металлического профиля для гипсокартона.

Специальный профиль для потолка называется потолочным. Правильно такой профиль называется и маркируется следующим образом:

  • ПП профиль потолочный ПП 60/27,
  • ПНП профиль направляющий потолочный ПНП 28/27.

Размеры профилей таковы, что при сборке конструкции их можно вставить один в другой. Закрепляются профили в конструкции при помощи специальных шурупов, называемых «клопы» («клоп» это шуруп типа: LB) или специальным инструментом, называемым просекатель.

potolok gipsokarton kreplenie

Плавающий и жесткий потолки из гипсокартона

Обратите внимание на это раздел. Существуют две технологии устройства потолка из гипсократона на металлическом каркасе.

Первая технология жесткая. Она предполагает, что потолок из гипсокартона одновременно крепится к черновому потолку и к стенам. К черновому потолку каркас подвесного потолка крепится при помощи специальных подвесов ПП (подвес прямой) или зажимах с тягами. Прямой подвес позволит опустить потолок на высоту не более 200 мм. Подвес с тягой позволяет опустить потолок на 300-1500 мм.

Примечание: Стоит обратить внимание, что при выборе типа потолка вы должны понимать, на сколько, будет опускаться потолок и из этого сделать выбор типов подвесов.

Вторая технология плавающая. Она предполагает, что каркас потолка будет крепиться к черновому потолку, но не будет крепиться к стенам. Выполняется такой потолок только профилями ПП, без использования профилей ПНП. Такая конструкция потолка используется в новостройках первых лет сдачи, домах рядом с трассами и железной дорогой.

Пример потолка на прямых подвесах, я подробно описывал в статье: Подвесной потолок на прямых подвесах. Здесь, для разнообразия примеров, рассмотрим устройство одноуровневого плавающего потолка на тягах с зажимами.

Материал для одноуровневого потолка

Чтобы определить, сколько и какого материала нужно закупать, необходимо предварительно нарисовать схему будущей конструкции потолка. Чертим помещение, где планируется потолок, с размерами.

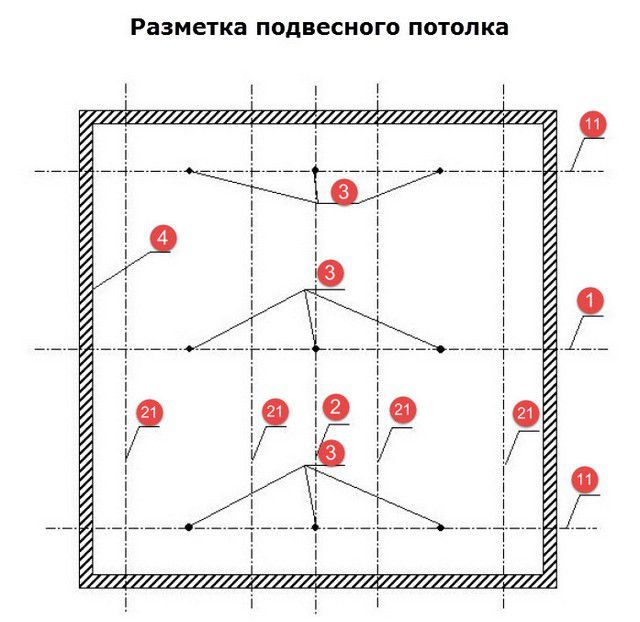

Подвесы для потолка должны устанавливаться с шагом 600 мм и расстоянием от стен 250 мм (смотрим фото). Нанесите на чертеж комнаты планируемые подвесы исходя из требуемых промежутков между ними, и получите их количество. Пример расположения профилей видим на рисунке из статьи Разметка одноуровневого подвесного потолка.

razmetka podvesnogo potolka gipsokarton 5

Делая жесткий потолок своими руками, вам понадобилось бы по периметру комнаты, профиль направляющий (ПНП 20/27). Его длину можно посчитать по длине периметра комнаты плюс 10% запаса. В данной конструкции плавающего потолка этот профиль не нужен.

Основная конструкция каркаса плавающего потолка это своеобразная решетка из потолочных профилей (ПП 60/27). Часть этих профилей будут крепиться к подвесам (они называются основные). К этим профилям будет крепиться вторая часть профилей (они называются несущими). Название несущие, из-за того что к этим профилям будут крепиться листы гипсокартона.

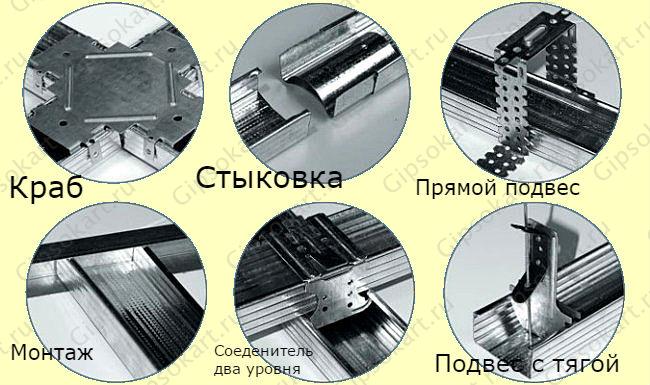

В технологиях работы с гипсокартоном, пересекающиеся потолочные профили можно соединять в одном уровне (встык) или в двух уровнях, накладывая один на другой.

  • Первое соединение называется одноуровневым соединением потолочных профилей и оно делается специальными креплениями типа «краб».
  • Второе соединение называется двухуровневым и оно делается специальным соединителем профилей двухуровневым.

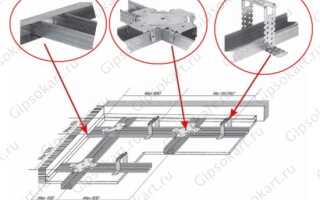

potolok gipsokarton uzly montazha

В конструкции плавающего потолка, используется только двухуровневое соединение профилей!

Повторюсь и это важно. В конструкции каркаса потолка из гипсокартона четко разделены два типа профилей. Одни профили называются основные, вторые называются несущие (нагрузочные). Основные профили крепятся к черновому потолку, а на нагрузочные профили приходится нагрузка от веса, прикрепленного к ним гипсокартона.

Важно! В двухуровневом каркасе основные профили располагается вверху конструкции, а к ним крепятся несущие профили.

Крепежный материал гипсокартонного потолка

Для любого типа потолка гипсокартона, понадобится крепежный материал:

  • Шурупы типа: TB
  • Шурупы типа: LB (клопы)

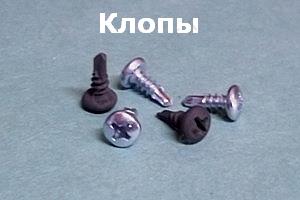

potolok gipsokarton klopy

potolok gipsokarton samorezy

Обязательно приобретается звукоизоляционная лента типа Дихтунгсбанд. Она клеится к внешним сторонам полок профилей жесткого подвесного потолка, для звукоизоляции и деформационных компенсаций.

Закупка гипсокартона

Для потолка приобретается следующий тип гипсокартонного листа:

  • Для сухих помещений: ГКЛ.
  • Для влажных помещений: ГКВЛ.

Подготовка инструмента

Для работ приготовьте следующий инструмент:

  • Лазерный уровень;
  • Перфоратор;
  • Молоток;
  • Нож чтобы разрезать гипоскратон;
  • Набор отверток;
  • Ножницы по металлу или отрезная машина;
  • Малярный инструмент.

Потолок из гипсокартона своими руками – разметка

  • Делая потолок из гипсокартона своими руками важно правильно сделать разметку. Начать работы нужно с очистки старого потолка и верха стен от старого строительного материала. Если необходимо стены укрепляются строительными смесями.
  • Начинаем работы с разметки потолка. Разметку лучше проводить с использованием лазерного уровня.
  • По периметру комнаты наносим нижний уровень потолка.

potolok gipsokarton montazh screen1

На потолок наносим места крепления подвесов с учетом расстояний от крайних профилей до стен (не менее 100 мм) и расстояний между основными профилями (не менее 600 мм).

potolok gipsokarton montazh screen3

Для точной разметки наносим на линии разметки места расположения (крепления) подвесов. Для разметки используем строительный меточный шнур и при помощи помощника набиваем разметку на потолок.

potolok gipsokarton montazh screen2

Установка подвесов

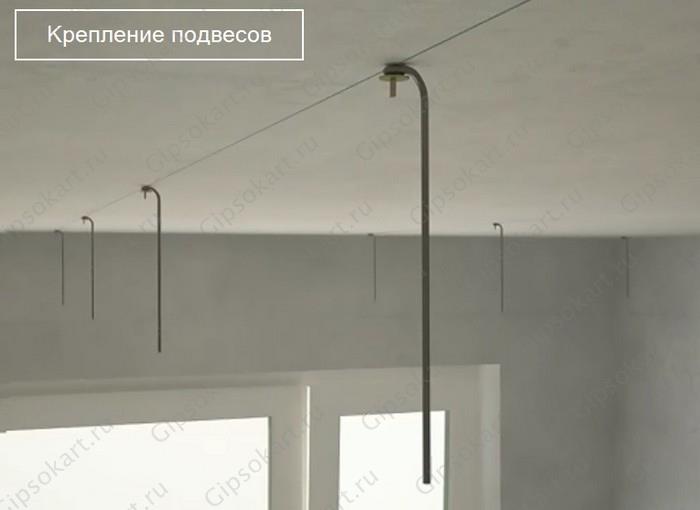

  • По сделанной разметке устанавливаем тяги подвесов, используя дюбеля с шурупами или другой крепеж.

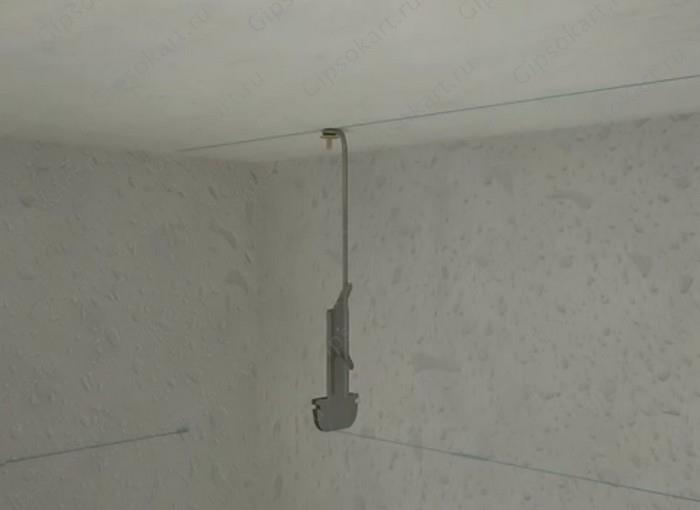

  • На установленные тяги, на обном уровне, крепим зажимы с подвесами для профилей.

potolok gipsokarton montazh screen4

potolok gipsokarton montazh screen5

Монтаж каркаса потолка

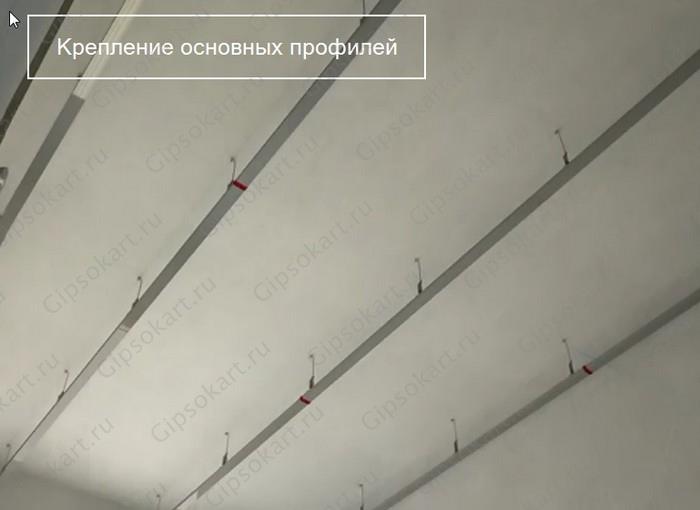

Монтаж каркаса потолка своими руками начинаем с установки основных профилей. Они закрепляются подвесом следующим образом.

potolok gipsokarton montazh screen7

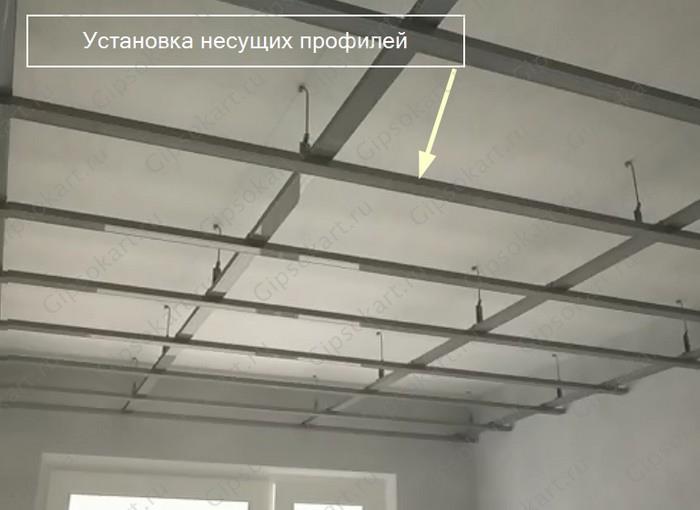

  • К основным профилям крепим нагрузочные профили. Их соединяем с основными профилями двухуровневым подвесом.

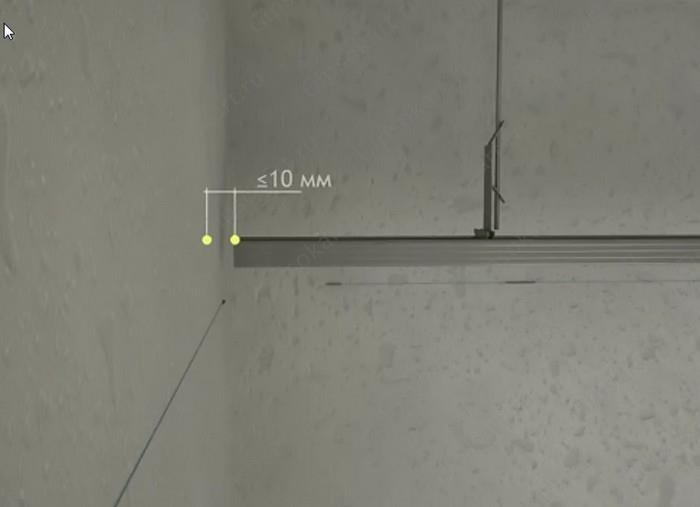

  • Соблюдаем технологические расстояния между профилями.

potolok gipsokarton montazh screen6

potolok gipsokarton montazh screen8

potolok gipsokarton montazh screen10

potolok gipsokarton montazh screen11

Важно! Делая потолок из гипсокартона своими руками постоянно промеряем горизонтальность уровней профилей. При необходимости корректируем уровень зажимами на тягах. На фото такая регулировка показана стрелочками.

potolok gipsokarton montazh screen12

По завершению монтажа каркаса, еще раз проверяем горизонтальность всей конструкции в разных направлениях.

potolok gipsokarton montazh screen13

Обшивка каркаса гипсокартоном

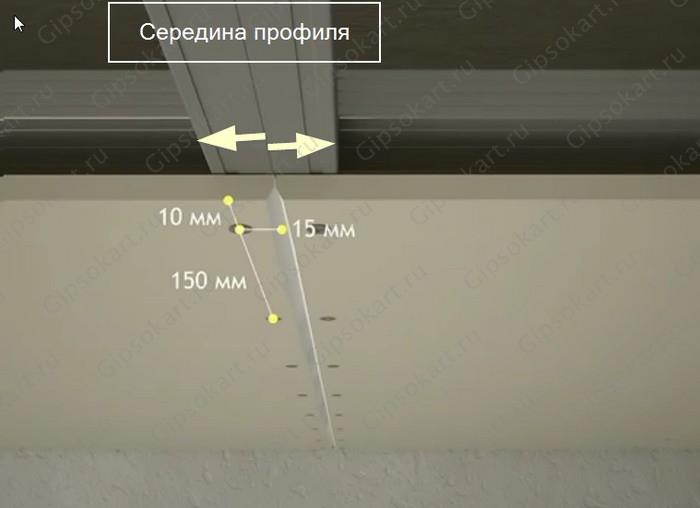

Листы гипсократона крепятся к нагрузочным профилям саморезами TN с шагом 150 мм. Для поддержки листов понадобится помощник или приспособление. Приспособление для поддержки листов можно сделать своими руками, например, Т-образный подпор из деревянных реек.

Стыки листов на потолке нужно делать посередине профиля, чтобы они не висели в воздухе. Шляпки саморезов нужно утапливать на 2-3 мм.

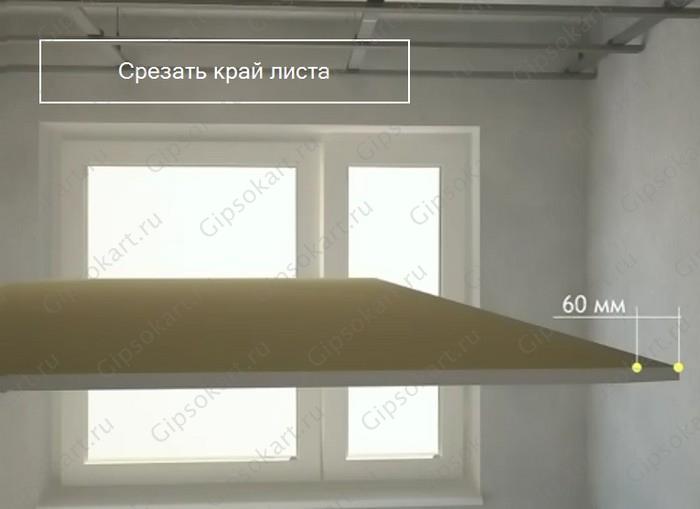

potolok gipsokarton montazh screen14

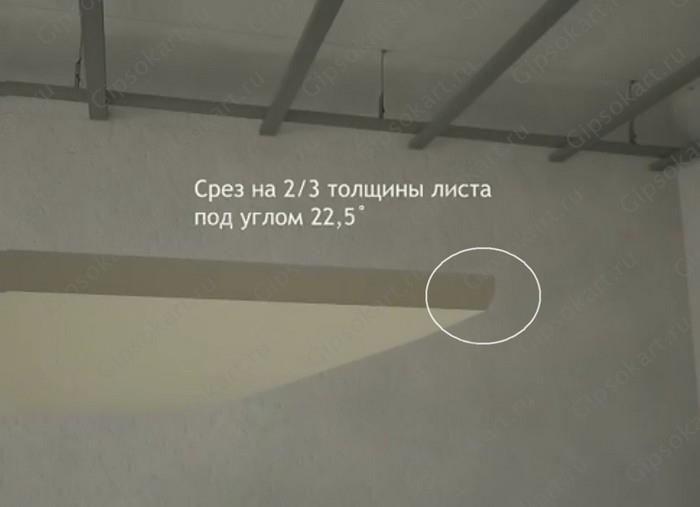

potolok gipsokarton montazh screen15

potolok gipsokarton montazh screen17

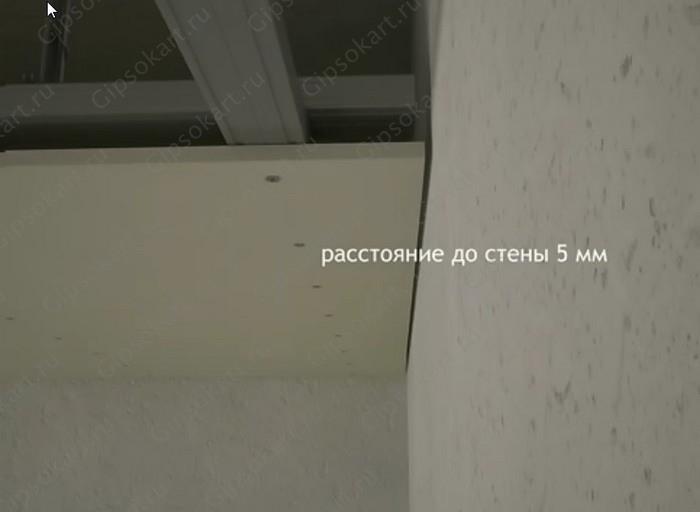

У нас одноуровневый плавающий потолок, поэтому отступаем от края стен на 5-7 мм.

potolok gipsokarton montazh screen18

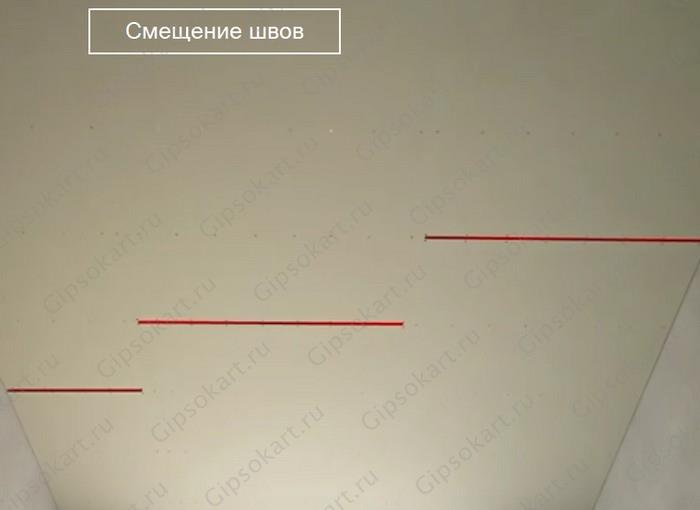

Стыки соседних рядов листов гиспокартона должны быть смещены, как в кирпичной кладке.

potolok gipsokarton montazh screen19

Сколько слоёв гипсократона должно быть в потолке

Для квартир, то есть помещений достаточно небольших, делается потолок из гиспокартона в один слой листами 12 мм толщины. При использовании более тонких листов, обшивка делается в два слоя.

Отделка потолка из гипсокартона

Отделка потолка из гипсокартона включает три этапа:

  • Заделка швов между листами. Статья о заделке швов тут.
  • Шпаклевка потолка в несколько слоёв. Статья о шпаклёвке потолка из гипсокартона тут.
  • Покраска потолка или другая отделка.

Для двухуровневого каркаса понадобится

Двухуровневый потолок из гипсокартона потребует больше материала и его количество зависит от рисунка потолка. Все изгибающиеся края конструкции делаются из направляющих профилей (ПНП 28/27), а как подробно сделать двухуровневый потолок в следующей статье тут.
