Упрощенная конструкция гипсокартонного потолка на каркасе из дерева



Вступление

Здравствуйте. Продолжаем рассматривать конструкции и устройство подвесного гипсокартонного потолка в жилых помещениях. Сегодня, упрощенная конструкция гипсокартонного потолка на каркасе из дерева. Упрощенная, потому что, в конструкции каркаса деревянные бруски каркаса монтируем в один уровень, параллельно друг другу, а листы гипсокартона крепим к брускам конструкции перпендикулярно их установки.

В прошлой статье, Потолок из гипсокартона на деревянном каркасе, я рассказывал, как делается универсальный гипсокартонный потолок на двухуровневом деревянном каркасе. Однако двухуровневую конструкцию каркаса можно упростить. Если позволяет конструкция чернового потолка, и можно опустить потолок на небольшое расстояние применяется упрощенная конструкция каркаса.

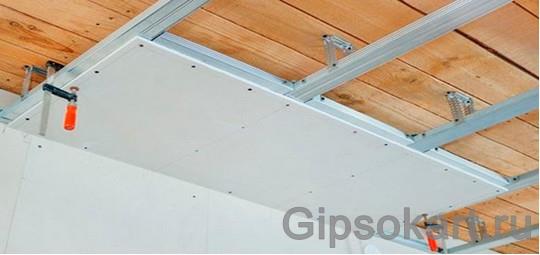

konstruktsiya derevyannogo potolka GK 7

Примечание. Есть аналог такой конструкции, потолок из гипсокартона для узких комнат.

Упрощенная конструкция гипсокартонного потолка на каркасе из дерева своими руками

Если посмотреть на описываемую конструкцию потолка (фото выше), то создается впечатление, в её простоте. И это так. Также, вы не сможете применить такую конструкцию при больших перепадах и уклонах потолка. Не подойдет такая конструкция для больших комнат.

Схема упрощенного каркаса потолка из дерева

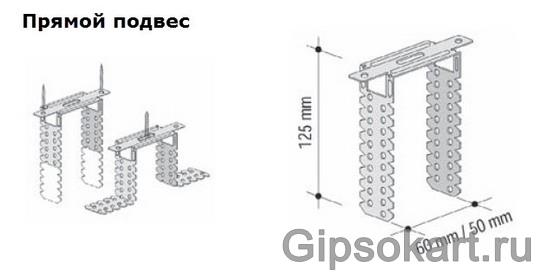

Суть рассматриваемой конструкции в следующем. Прямыми подвесами деревянные бруски, 50×50 мм, крепятся к черновому потолку. Между собой бруски не скрепляются. Крепящим элементом всей конструкции будут служить листы гипсокартона. Они крепятся к каркасу в перпендикулярном к брускам направлении.

konstruktsiya derevyannogo potolka GK 8

Разметка потолка

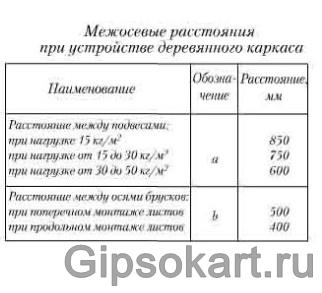

В разметке потолка важно соблюсти все технологические размеры между брусками. Эти размеры зависят от планируемой нагрузки. Нагрузка на каркас зависит от количества (слоев) листов гипсокартона. Смотрим используемую нами таблицу.

konstruktsiya derevyannogo potolka GK 6

Понятно, что минимальная нагрузка это однослойная обшивка листами, максимальная нагрузка двухслойная обшивка огнестойкими листами 12,5 мм толщиной.

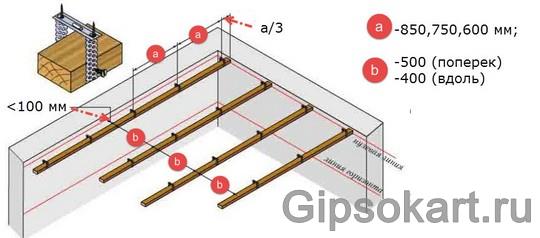

Выбираем оптимальную нагрузку, 15-30 кг/кв. метр, что соответствует расстоянию между прямыми подвесами 750 мм, а расстояние между осями брусков 500 мм.

konstruktsiya derevyannogo potolka GK 1

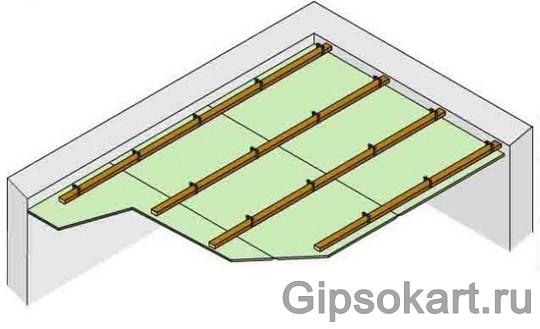

konstruktsiya derevyannogo potolka GK 2

Примечание: Теоретическая технология предполагает крепление брусков не поперек, а вдоль направления брусков. В этом случае, расстояние между брусками уменьшается до 400 мм. Однако такая конструкция не достаточно прочная и редко используется на практике.

konstruktsiya derevyannogo potolka GK 4

Стоит отметить, что при двухслойной обшивке потолка второй слой гипсокартона крепится со смещением в пол листа, но таким образом, чтобы край листа приходился на середину бруса.

Технология сборки каркаса

konstruktsiya derevyannogo potolka GK 3

  • После разметки, прямые подвесы крепятся к черновому потолку на два шурупа. Если потолок бетонный крепеж производится на пластиковые дюбеля с шурупами или на дюбель гвозди.
  • После крепления подвесов, их края загибаются.
  • Бруски поднимаются и временно закрепляются в подвесе.
  • Все бруски потолка выравниваются в едином горизонте.
  • После выравнивания бруски крепятся «намертво».
  • После контрольной проверки горизонтального уровня брусов. Можно переходить к креплению листов гипсокартона к каркасу.

Примечание. До обшивки листами, между потолком и брусками прокладываются линии электропроводки в трубах или электротехнической гофре. Для электропроводки применяются кабели, не распространяющие горение, например, ВВГнг или НЮМ.

При необходимости конструкция потолка утепляется и звукоизолируется специальными звукоизоляционными материалами.
