Потолок из гипсокартона на деревянном каркасе



Вступление

Альтернативой металлическому профилю в каркасе конструкций из гипсокартона может служить дерево, а именно деревянный брус. Размеры бруса зависят от нагрузки на каркас. Рассмотрим возможные варианты деревянного каркаса для потолка из гипсокартона.

Конструкция деревянного каркаса для потолка из гипсокартона

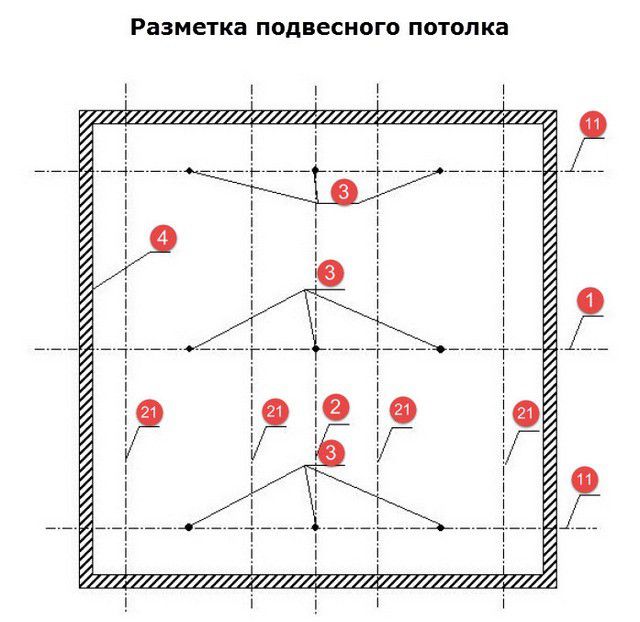

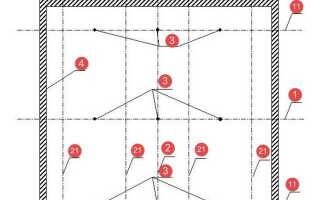

Напомню, в каркасе есть два типа несущих конструкций, в нашем случае два типа деревянного бруса. Брус, который крепится к черновому потолку, называют основным (1,11). Брус, к которому крепятся листы гипсокартона, называют несущим (3). Оба бруса монтируются под углом в 90°.

razmetka podvesnogo potolka gipsokarton 5

Отметим, для подвесного потолка с деревянным каркасом используют сухие прямые бруски размером 50×30 мм.

Бруски необходимо соединить между собой, а всю конструкцию подвесить к черновому потолку на специальные крепления подвесы. Также, можно не использовать подвесы, а основные бруски прикрепить непосредстсвенно к черновому потолку.

Крепления для монтажа деревянного каркаса подвесного потолка

Для соединения брусков между собой и крепления деревянного каркаса к черновому потолку выпускаются крепежные и соединительные элементы.

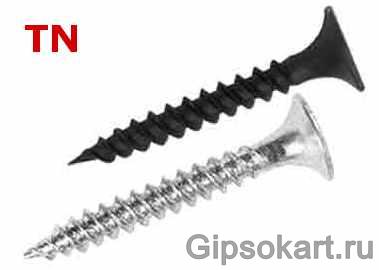

  • Между собой бруски соединяются шурупами типа TN;

shurup tn 1

Для крепления основных брусков к несущему потолку служат подвесы:

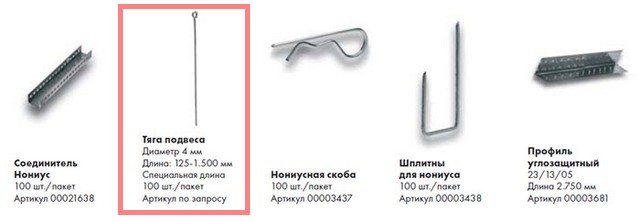

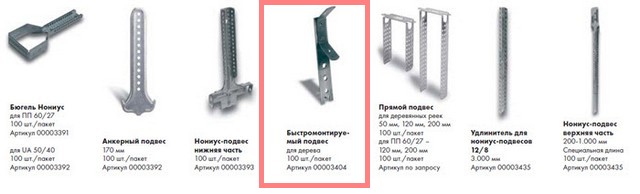

  • Быстромонтируемый подвес с тягой подвеса. «Ухо» тяги загибается под 90°. Тяга крепится к деревянному потолку шурупом TN, к бетонному потолку шурупом с пластиковым дюбелем или анкерным дюбелем.

ehlementy montazha karkasa gipsokartona1

ehlementy montazha karkasa gipsokartona3

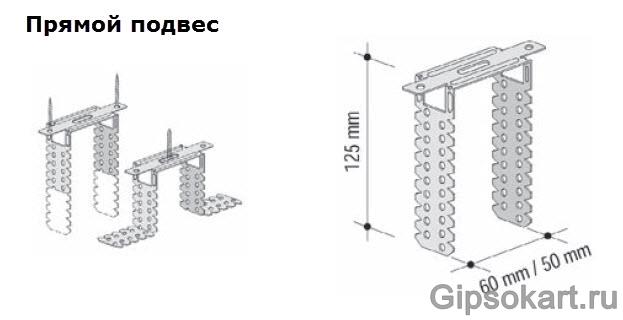

  • Прямой подвес (50 мм). Поставляется подвес в разогнутом виде, при монтаже гнется. Основной брусок вкладывается в подвес и крепится к нему шурупами TN. К несущему потолку подвес крепится шурупами TN.

prjamoy podves 1

  • Двухсторонний зажим. Используется для двухуровневых потолочных конструкций.

ehlementy montazha karkasa gipsokartona2

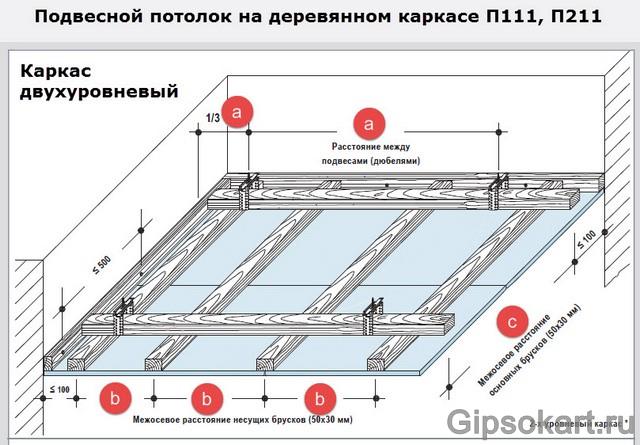

Двухуровневый деревянный каркас

Потолок из гипсокартона сделанный на двухуровневом потолке наиболее часто используемая конструкция. Стоит отметить, что общий принцип монтажа деревянного каркаса аналогичен каркасу на металлическом профиле. Совпадают размеры между подвесами и шаг между основными и направляющими брусками.

potolok p111 1

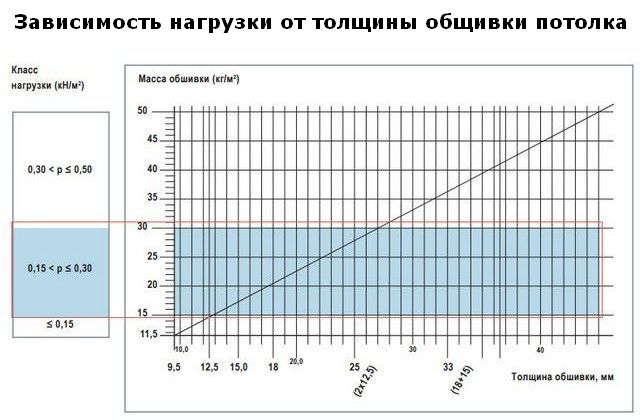

Такое совпадение не случайно, ведь нагрузка на каркас потолка аналогична. И к металлическому каркасу и к каркасу из дерева будут крепиться стандартные листы гипсокартона в один или два слоя. Нагрузку на каркас видим в таблице.

razmetka podvesnogo potolka gipsokarton 3

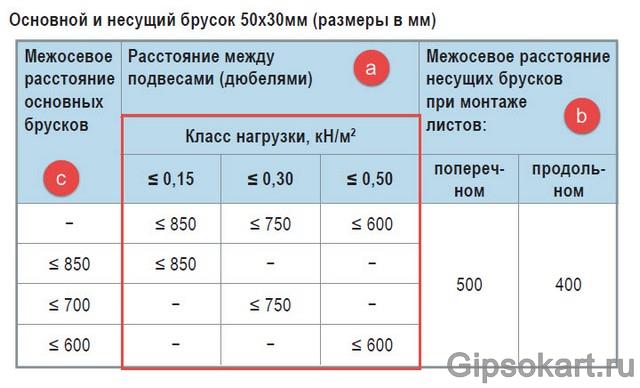

Чем больше нагрузка на каркас, тем меньше расстояния между брусками и меньше шаг между подвесами. Таблица.

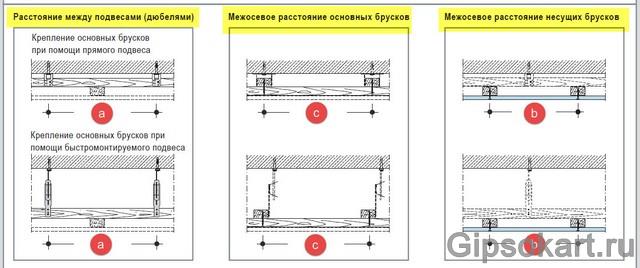

kreplenie brusov 1

rasstojanija mezhdu brusami 1

Основные типы крепления в деревянном каркасе для потолка из гипсокартона

В деревянной конструкции потолка из гипсокартона, используется меньше соединительных конструкций. Основной способ соединений это шуруп типа TN. В поперечном соединении брусков не применяют металлические соединители типа «краб», все соединения производятся шурупами.

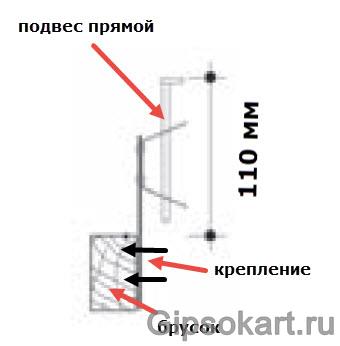

kreplenie brusa k podvesu 1

Примечание: отмечу, для усиления соединений брусков можно использовать металлические уголки. Рекомендовано такое усиление при обшивке каркаса двумя листами гипсократона толщиной 12,5 мм, то есть при максимальной нагрузке.

kreplenie gipsokartona 1

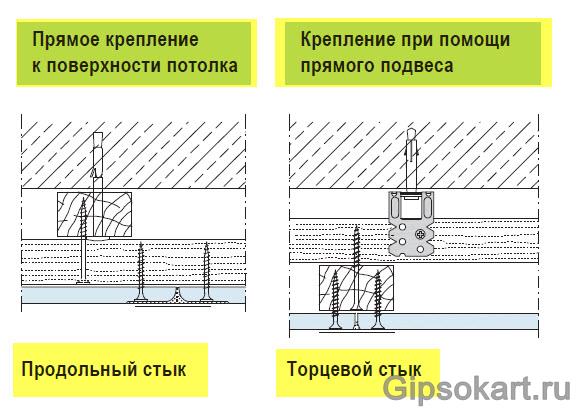

На последнем фото (слева) вы видите тип монтажа потолка на деревянном каркасе непосредственно к деревянному потолку дома. Это упрощенный вариант гипсокартонного потолка на деревянном каркасе, без подвесов. Дает минимальное отступление от чернового потолка.

Можно монтировать деревянный каркас в одном уровне. Правда, работа эта хлопотная и используется крайне редко.

potolok gipsokarton na derevyannom karkase 1

В завершении замечу, что перед применением бруски стоит пропитать защитными растворами от гниения и по возможности огнезащитными пропитками.
