Каркас подвесного потока с одноуровневыми соединителями



Вступление

Каркас подвесного потока с одноуровневыми соединителями делается в больших комнатах, где нужно добиться минимального опускания потолка от базового потолка помещения. К базовому потолку такой каркас крепится прямыми подвесами.

odnourovnevyj potolok gipsokartona

Материал для подвесного потока с одноуровневыми соединителями

Для подвесного потолка, каркас которого делается с одноуровневым соеденителем, понадобится следующий материал:

  • Направляющие потолочные профили ПН28/27;
  • Профили потолочные ПП 60/27;
  • Соединители профилей ПП одноуровневые («краб»);
  • Прямые подвесы;

Potolok-s-odnourovnevym-soedineniem-2 Potolok-iz-gipsokartona-svoimi-rukami11

  • Крепеж для гипсокартонных работ.

Этапы работ по устройству подвесного потолка

Работы по устройству потолка разобъем на четыре этапа:

  1. Разметка потолка;
  2. Монтаж каркаса;
  3. Крепление листов гипсокартона к каркасу;
  4. Малярные работы.

Далее, подробно о каждом этапе монтажа подвесного потолка.

Разметка потолка

Прежде всего, нужно разметить линию по периметру комнаты для крепления профиля ПН27/28. Для точной разметки лучше воспользоваться лазерным уровнем. Заменить его может длинный строительный уровень или водяной уровень — Ватерпас.

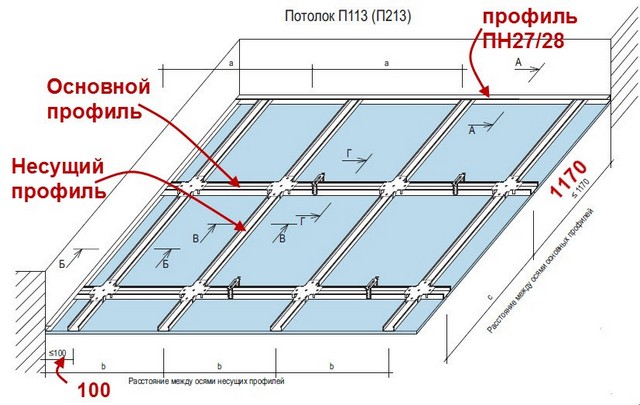

В разметке потолка важны расстояния от стен до мест крепления прямых подвесов и расстояния от стен до основных и нагрузочных (несущих) профилей (смотрим фото ниже).

  • Расстояние от стены до первого основного профиля и между осями основных профилей должно быть не менее 1170 мм. (Основной профиль крепится к прямому подвесу).
  • Расстояние от стен до первых нагрузочных профилей должно быть ≤100 мм.
  • Расстояние между осями нагрузочных профилей должно быть 500 мм.

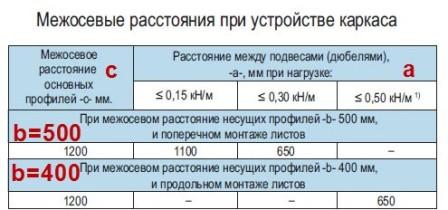

Теперь о разметке мест крепления подвесов. Расстояние между подвесами должно быть:

  • При однослойном потолке (гипсокартон в один слой) — 1100 мм;
  • При двухслойном потолке (гипсокартон в два слоя)- 650 мм.

Potolok-s-odnourovnevym-soedineniem-7

Potolok-s-odnourovnevym-soedineniem-8

Монтаж каркаса подвесного потолка

  • По периметру комнаты, по заранее сделанной разметке, закрепите профиль ПН27/28. Шаг между креплениями (дюбель-К) 500 мм. Между стеной и профилем должна быть звукоизоляционная лента. Она приклеивается к профилю;

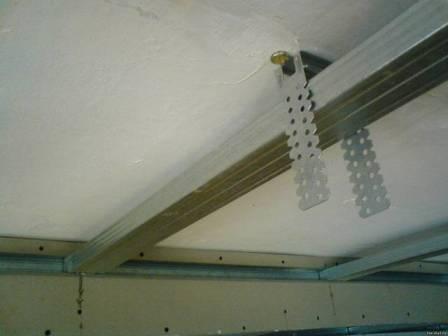

  • На потолке закрепите прямые подвесы (крепление с помощью пластиковых дюбелей и шурупов);

Potolok-s-odnourovnevym-soedineniem-3

potolok-iz-gipsokartona-na-podvesach-12

  • Сначала монтируются основные профили ПП60/27. Профиль вставляется в направляющие профили, затем, строго горизонтально, прикрепляется к подвесам. К подвесам профиль крепится шурупами металл-металл (LBили LN 19мм).

Napravljajuwie dlja gipsokartona

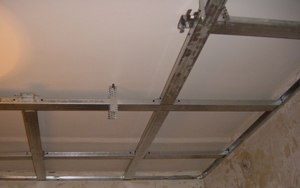

  • После закрепления основных профилей между ними крепятся нагрузочные профили. Нагрузочные профили это по сути перемычки между основным профилями, прикрепленными к основным профилям при помощи одноуровневых соединителей.

Potolok-s-odnourovnevym-soedineniem-300x188

  • Соединение профилей фиксируются шурупами FN.

Potolok-s-odnourovnevym-soedineniem-1

  • Каркас подвесного потока с одноуровневыми соединителями готов. Переходим к креплению листов гипсокартона.

Крепление листов гипсокартона к каркасу

Крепление листов гипсокартона к каркасу производится со смещением листов. Смещение поперечных стыков должно быть в районе 600 мм. Для крепления листов используются шурупы типа TN.

Potolok-s-odnourovnevym-soedineniem-10

Малярные работы

Малярные работы стандартные.

  • Швы шпаклюются;
  • Проклеиваются армирующей малярной сеткой;
  • Опять шпаклюются;
  • Шпаклюются головки утопленных на 1-2 мм шурупов;
  • Весь потолок шпаклюется 2-3-4 раза.
  • Для улучшения качества шпаклевания можно весь потолок проклеить малярной сеткой с мелкой ячейкой.
