Углы в конструкции из гипсокартона



Вступление

Углы в конструкции из гипсокартона собираются специальными приемами, который разберем в этой статье. Правильное устройство угла, позволяет надежно закрепить гипсокартон и избежать трещин на углу. Предложенная технология, подходит для конструкций из гипсокартона: ниш, коробов, шкафов. Для высоких перегородок применяется либо эта технология или либо другая технология, о которой в конце статьи.

Углы в конструкции из гипсокартона бывают внутренние и внешние. Разберем, как собрать в каркасе, каждый тип угла.

Углы в конструкции из гипсокартона – внешний угол

Собирается внешний угол из стоечных профилей ПС (CD). Напомню, абреввиатура ПС используется компанией KNAUF, а CD компанией Гипрок.

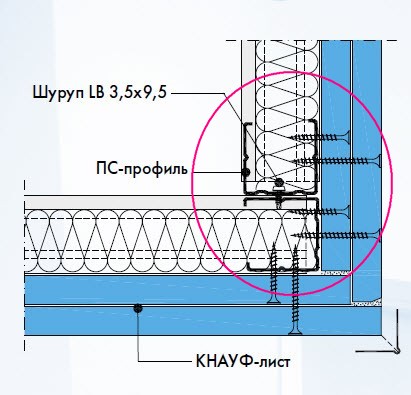

Посмотрим на внешний угол простой перегородки. На схеме видим, как устанавливаются и скрепляются два стоечных профиля в гипсокартонной конструкции. Конструкция отличная от перегородки не имеет внутренней облицовки (как на фото), поэтому такое же крепление, можно применить при их строительстве. Отмечу, что часто между собой стоечные профили не соединяются. Это допустимое нарушение технологии, если высота потолка меньше технологической длины профиля.

ugol konstrukzii gipsokartona

Примечание: Маркировка ПС относится к профилям компании Кнауф, маркировка CD относится к профилям компании Giprok.

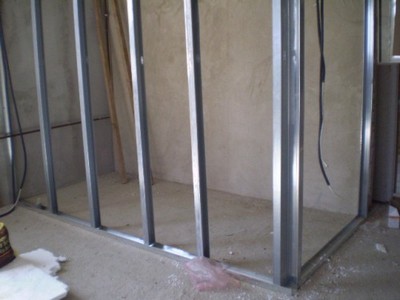

На следующем фото видим, что профили в углу установлены со смещением. Это либо недоделанная конструкция, либо ошибка. При таком монтажа, гипсокартон будет провисать на углу, что недопустимо.

ugly-peregorodok-13

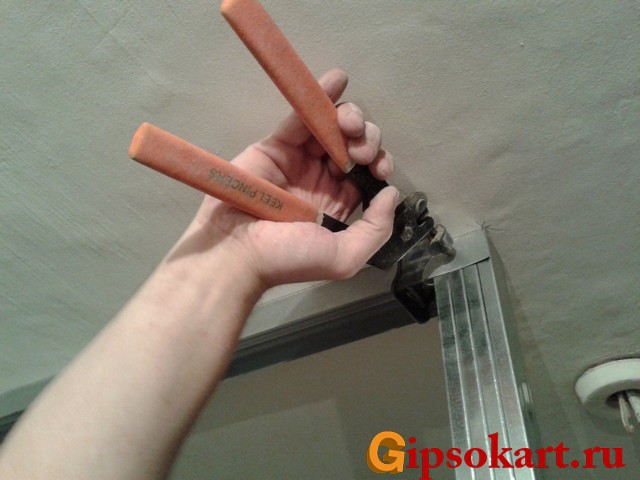

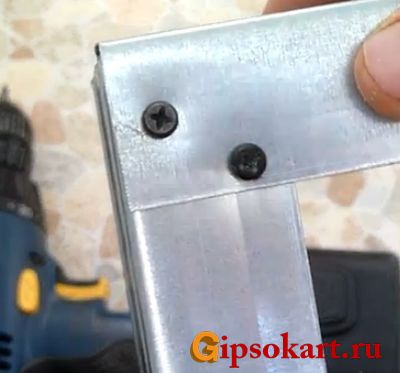

Как соеденять вертикальные стойки разобрадись. Теперь, как скреплять вертикальный и горизонтальный профили, которые устанавливаются по потолки и/или полу. Снизу и сверху конструкции угловые стоечные профили крепятся к направляющему профилю (ПН или UD) перегородки. Крепление соединения производится двумя саморезами (с каждой стороны профиля) или просекателем в двух местах.

montazh-peregorodki-16

montazh-peregorodki-4

Внутренний угол в каркасе для гипсокартона

Внутренний угол в каркасе собирается иначе. Есть два способа сделать внутренний угол.

Способ 1

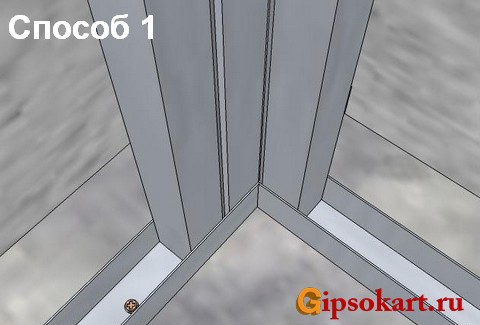

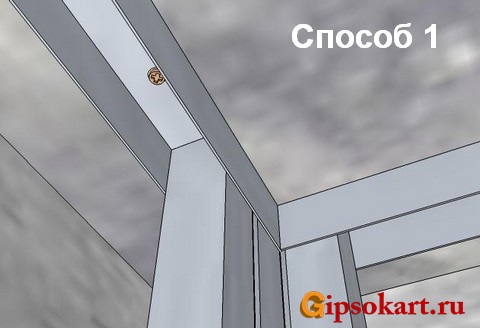

В этом способе скручиваются два стоечных профиля во внутреннем углу.

  • Делается внутренний угол, из стоечных профилей (ПС или CD).

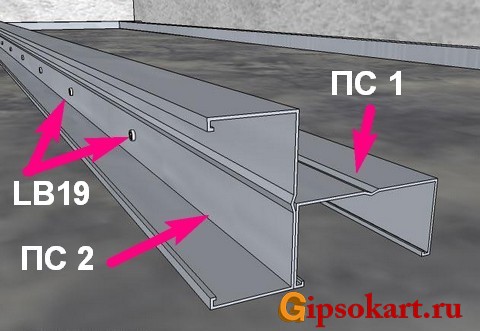

  • Профили нарезаются под размер каркаса и скручиваются между собой. Причем, боковая часть одной стойки прикручивается к половине полочки другой стойки ( фото ниже).
  • Для скручивания используется саморезы типа LB19 мм. Шаг скрутки 25-30 см.

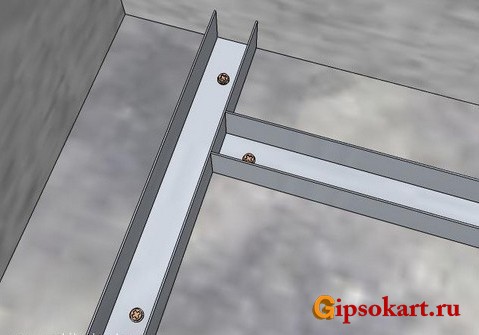

  • После скручивания конструкция вставляется в направляющие профили (ПН или UD) и прикручиваются к ним саморезами метал-метал 19 мм. Расстояние между саморезами 20-30 см.

ugly-peregorodok-3

«боковая часть одной стойки прикручивается к половине полочки другой стойки»

ugly-peregorodok-4

ugly-peregorodok-5

ugly-peregorodok-6

ugly-peregorodok-7

Способ 2

Этот способ рекомендован в технологических картах компании Кнауф. В этом способе, второй направляющий профиль смежной стены, крепится к уже установленному листу гипсокартона. Причем, саморез крепящий профиль, просекает лист насквозь и закрепляется в смежном стоечном профиле (смотрим фото).

ugly-peregorodok-9

ugly-peregorodok-10

Крепление гипсокартона в углах

Крепление гипсокартона в углах имеет свои особенности в зависимости от способа устройства угла.

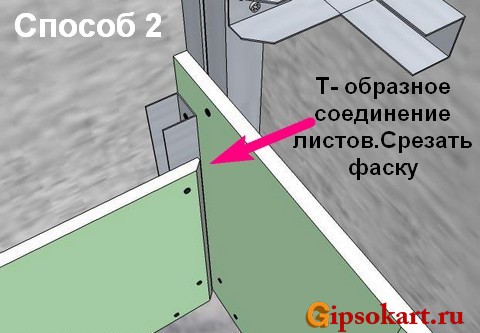

При однолистовой обшивке каркаса, смежные листы внешнего угла, как бы накладываются друг на друга. Торец листа в углу должен быть срезан до гипса. То есть, на торце углового листа не должно быть картонной кромки. Она помешает шпаклевать угол. Листы внутреннего угла также срезаются до гипса. При Т-образной стыковке, торец листа срезается под 45⁰, для лучшего шпаклевания.

ugly-peregorodok-8

ugly-peregorodok-11

При двухслойной обшивке, листы в углу, попеременно смещаются. Это хорошо видно на представленных фото. Также внимательно посмотрите, как чередуются саморезы в углу.

Отделка углов

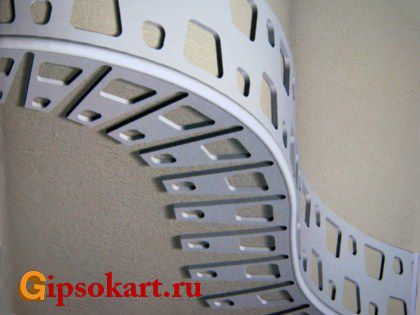

Прямой внешний угол конструкции из гипсокартона укрепляется металлическим уголком, который крепится на шпаклевку смешанную с клем ПВА или на гипсовую штукатурку. Внешний криволинейный угол, укрепляется гибким пластмассовым уголком.

ugly-peregorodok-14

ugly-peregorodok-12

Внутренний угол конструкции проклеивается малярной сеткой и шпаклюется нужное количество раз.

Схемы монтажа уголов перегородки из гипсокартона

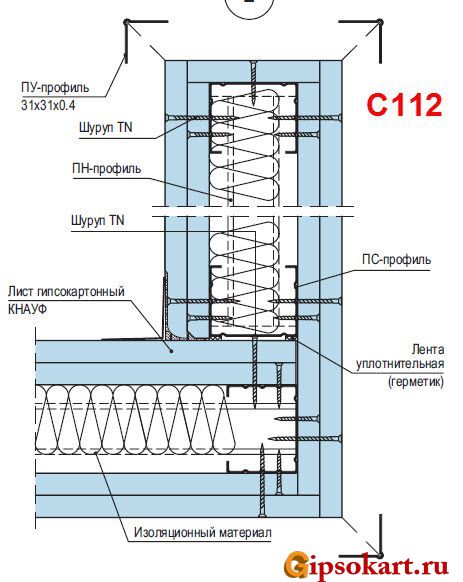

На схемах ниже вы можете видеть, как монтируются внешние и внутренние углы перегородки из гипсокартона, при промышленном монтаже, на больших площадях и с использованием профиля ПС от 75 мм. Монтаж углов перегородки из гипсокартона по технологической карте Кнауф. Типы перегородок C111 и C112.

ugly-peregorodok-1

ugly-peregorodok-2
