Монтаж перегородки из гипсокартона

Вступление

Перегородку из гипсокартона, на металлическом каркасе толщиной в один профиль называют одинарной. Для каркаса используется стандартный профиль для гипсокартонных конструкций. В качестве примера рассмотрим технологию монтажа перегородки компании Кнауф.

Данная конструкция перегородки является достаточно прочной, чтобы в последствие, после отделки, стать основой для крепления любого натяжного потолка. На такие перегородки легко монтируются тканевые натяжные потолки и натяжные потолки из ПВХ с любым типом крепления.

Монтаж перегородки из гипсокартона

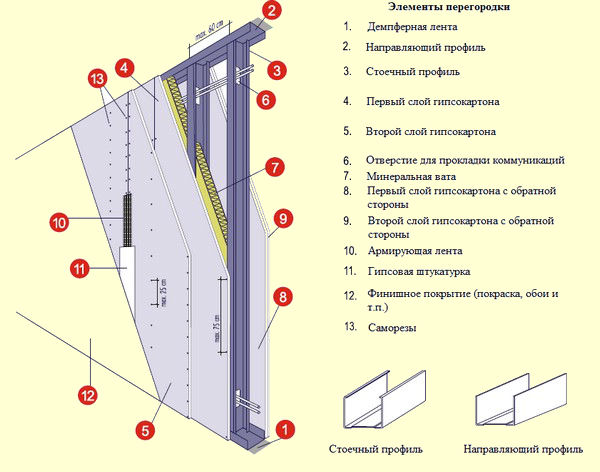

Монтаж перегородки из гипсокартона на каркасе в один профиль, который называют одинарный каркас, а тип такой перегородки маркируется, как C111, C112 и C113, по классификации компании Кнауф. Последняя цифра в типе перегородки обозначает количество слоев гипсокартона в облицовке.

montazh-peregorodki-13

Монтаж перегородки из гипсокартона — этапы монтажа

Монтаж перегородки, условно, разделим на следующие этапы:

  • Разметка перегородки;
  • Монтаж каркаса;
  • Прокладка коммуникаций (если есть);
  • Звукоизоляция (если нужно);
  • Крепление листов гипсокартона;
  • Крепление двух листов обшивки.

Рассмотрим каждый этап подробно. Предварительно нужно рассчитать перегородку и купить нужный материал, согласно расчету.

Разметка перегородки

1. Разметка перегородки делается на полу, потолке и стенах. Линия разметки станет линией крепления направляющего профиля ПН (CW). Если не планируется делать перегородку до потолка, то разметка потолка не нужна.

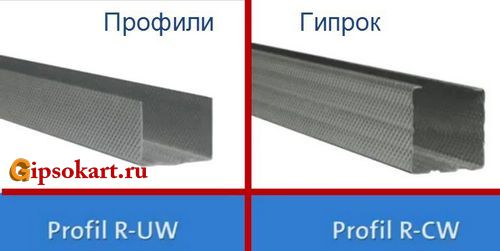

Примечание: Хотя мы рассматриваем технологию монтажа перегородки компании Кнауф, можно использовать профили Гипрок. Маркировка профилей Гипрок указаны в скобках.

montazh-peregorodki-15

montazh-peregorodki-18

2. На прочном полу, нарисуйте линию планируемой перегородки. Линия разметки показывает не край самой перегородки, а линию крепления профиля ПН. Если важна точность получаемых размеров отсеченной части комнаты, то не забудьте дать припуск на толщину листов гипсокартона.

montazh-peregorodki-6

3. На линии разметки нанесите дверные проемы. При монтаже каркаса под дверной проем нужно понимать следующее. Дверь не навешивается на «голый» профиль, она просто не будет на нем держаться. Для установки двери в каркасе делается следующая конструкция.

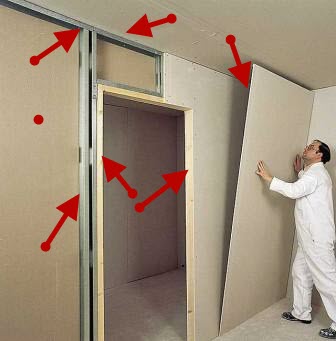

4. К основному каркасу перегородки, со стороны установки двери устанавливаются дополнительные профили с вложенными в них брусками, по размеру профиля. Вверху проема, также крепиться поперечный профиль. Эту особенность разметки нужно также нанести на разметку перегородки.

Pravila-montazha

5. После разметки пола, переходим на потолок. Основная задача, при переносе разметки на потолок это соблюсти точную вертикальность разметки. Для этого используйте лазерный уровень или «старый, добрый» строительный овес с конусным грузом.

montazh-peregorodki-9

Для нанесения линии на потолок используйте отбивочный шнур.

6. Завершается разметка нанесением линии разметки на стены. Они должны быть строго вертикальны и при этом должны соединить линию разметки на полу и потолке.

Разметка сделана, переходим к монтажу каркаса.

Монтаж каркаса

Монтаж профиля направляющего (ПН)

1. Монтаж каркаса начинается с монтажа направляющего профиля ПН по периметру разметки. Между профилем и стеной, согласно правилам монтажа перегородок, клеится уплотнительная лента Дихтунгсбанд. Клеется лента на внешнюю сторону полки профиля.

montazh-peregorodki-11

montazh-peregorodki-20

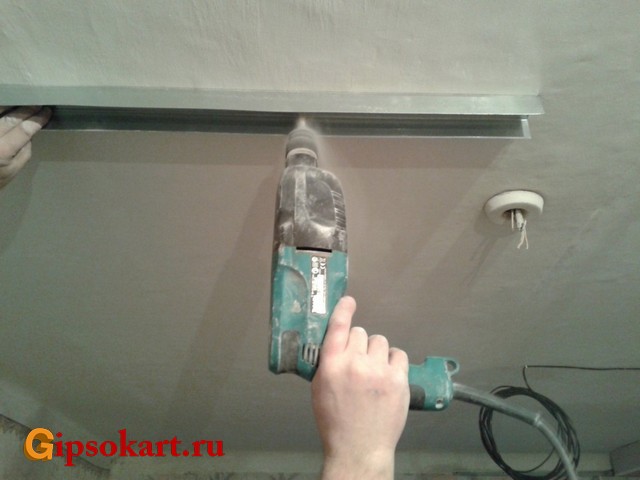

2. К основанию профиль ПН. прикручивается саморезами, если основание деревянное или дюбель гвоздями (Дюбель К), если основание бетонное. Для кирпичного основания используют пластиковый дюбель и шуруп длинной от 50 мм.

montazh-peregorodki-1

montazh-peregorodki-2

montazh-peregorodki-14

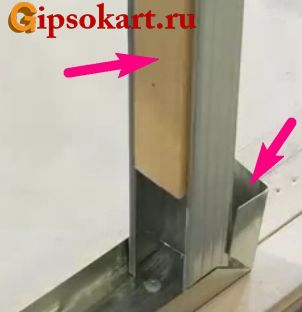

3. В месте установки двери, делается специальный загиб профиля, который будет использоваться для его соединения со стоечным профилем (смотрим фото).

montazh-peregorodki-7

montazh-peregorodki-10

Монтаж профиля стоечного

1. Стоечный профиль должен быть на 1 см меньше фактической высоты помещения. При этом он должен «цепляться» за направляющий профиль 2 сантиметрами своей длины. Вставляется стоечный профиль сначала в нижний направляющий профиль, а потом заводится в профиль на потолке.

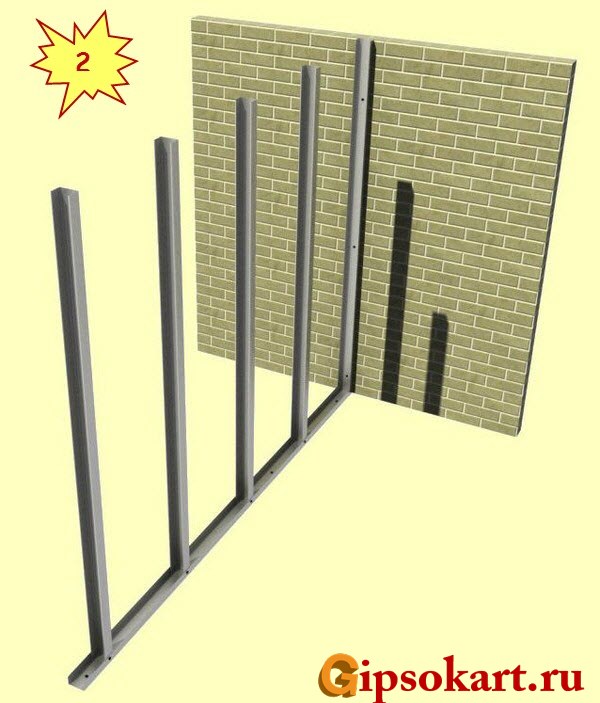

2. Шаг между серединами стоечного профиля 600 мм. Монтируются стоечные профили от стены к дверям. При короткой перегородки расстояние между профилями можно уменьшить до 300 или 400 мм. Главное запомнить этот шаг, чтобы при двухслойной обшивке, попасть шурупом, крепящим второй лист, в профиль стойки.

montazh-peregorodki-5

3. Напомню, что в дверном проеме должно быть установлено две стойки с каждой стороны проема. Одна стойка с брусом для дверной коробки, вторая стойка это стоечный профиль, входящий в каркас перегородки.

montazh-peregorodki-12

montazh-peregorodki-8

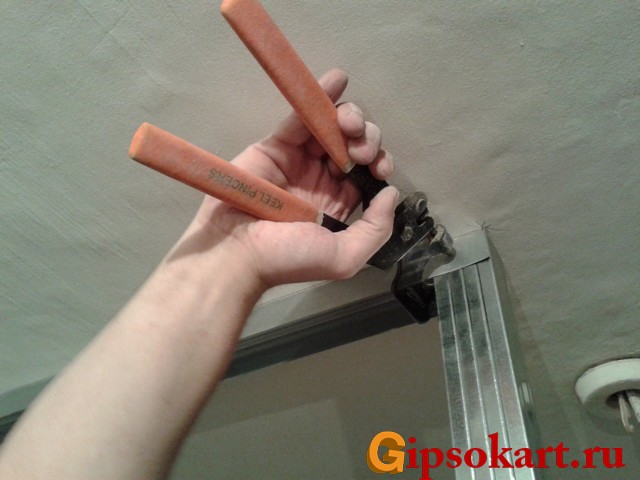

4. Профили каркаса, соединяются между собой специальным инструментом, просекателем или саморезами типа LN 19 мм.

montazh-peregorodki-3

montazh-peregorodki-4

montazh-peregorodki-16

Замечу, все стоечные профили должны быть выставлены строго по вертикали.

Прокладка коммуникаций в перегородке

Если в перегородке планируются инженерные коммуникации, то самое время их провести. Электропроводка и водопровод монтируются в перегородке согласно строительным правилам, о которых подробно в статьях сайта, перейдя по ссылкам.

Звукоизоляция перегородки

Звукоизоляция перегородки делается минеральной ватой. Вата вставляется в распор между стойками, при необходимости закрепляется специальным клеем.

Крепление листов гипсокартона

О креплении листов гипсокартона, я писал подробную статью: Способы крепления гипсокартона к металлическому каркасу, здесь повторюсь кратко.

Листы прикручиваются к каркасу саморезами типа TN 25 мм. По вертикали лист прикручивается ко всем стоечным профилям. Шаг между саморезами 250 мм. Расстояние от края листа до самореза, 8-10 мм. Головки саморезов утапливаются в картон листа. При необходимости листы нарезаются по размеру, чтобы попадать между стойками. Расстояние от стены и пола до края листа должно быть 8-10 мм.

Крепление второго слоя гипсокартона

  • При двухслойной обшивки, второй слой гипсокартона крепится в разбежку с первым, чтобы швы между листами были смещены на 600 мм, минимум на 450 мм.
  • Второй слой гипсокартона крепится саморезами TN 45 , с шагом 250 мм. При этом первый слой, двухслойной обшивки, крепится с шагом 750 мм.

Итог

На этом все! Монтаж перегородки из гипсокартона закончен. Добавлю, в местах планируемой навески мебели и предметов интерьера в перегородке делаются поперечные вставки профилей с вложенными брусками.
