Способы крепления гипсокартона к металлическому каркасу



Вступление

Здравствуйте. Продолжаем рассматривать элементы и правила монтажа перегородок из гипсокартона. Несмотря на универсальность и взаимозаменяемость профилей для гипсокартона, а также возможность по-разному собирать перегородки из гипсокартона, существуют технологические правила (карты), по которым нужно собирать гипсокартонные перегородки. В том числе, есть рекомендованные правила крепления листов гипсокартона к конструкции перегородки.

Конструкции из гипсокартона состоят из каркаса и листов гипсокартона. Листы гипсокартона могут монтироваться в один или два слоя. Сами конструкции могут стыковаться друг с другом под разными углами. Самый распространенный угол стыковки конструкций это 90⁰. Но в этой статье нас не будут интересовать способы монтажа каркасов. Здесь мы рассмотрим способы крепления гипсокартона к металлическому каркасу.

Материал для крепежа гипсокартонных листов к каркасу

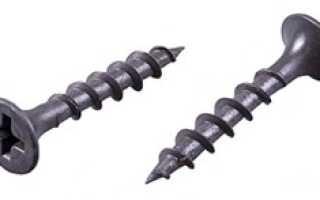

  • Для крепления листов гипсокартона к металлическому каркасу используются саморезы типа TN

Саморез типа TN это шуруп различной длинны из закаленного металла, черного цвета, с острым наконечником и заметно частым, шагом резьбы. Саморез TNимеет потайную головку и крестообразный шлиц. Корпус самореза имеет фосфатное покрытие.

Kreplenie-gipsokartona-k-metallicheskomu-karkasu-foto08

Основное применение самореза TN — крепление листов гипсокартона к металлическим профилям каркаса с толщиной стенок 0,6-0,9 мм. Потайная головка самореза позволяет хорошо утапливать его в лицевую поверхность гипсокартона. Широкий шаг резьбы позволяет надежно притянуть лист гипсокартона к каркасу. При помощи саморезов TNможно надежно прижать сразу два листа гипсокартона к профилю.

  • Для прикручивания листов лучше использовать специальный шуруповерт для гипсокартона.

Shurupovert-dlja-gipsokartona

Для крепления листов к каркасу существуют следующие способы крепления.

Способы крепления одного слоя гипсокартона

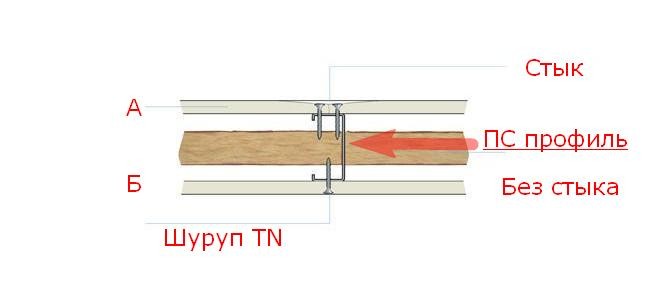

К отдельному профилю на каркасе могут крепиться один лист или два листа гипсокартона встык. В первом случае лист гипсокартона крепиться саморезом длиной 35 мм в центр профиля. Во втором случае, к профилю крепиться каждый лист гипсокартона с отступом от края в 10 мм. Шаг между саморезами 300 мм.

Kreplenie-gipsokartona-k-metallicheskomu-karkasu-foto01

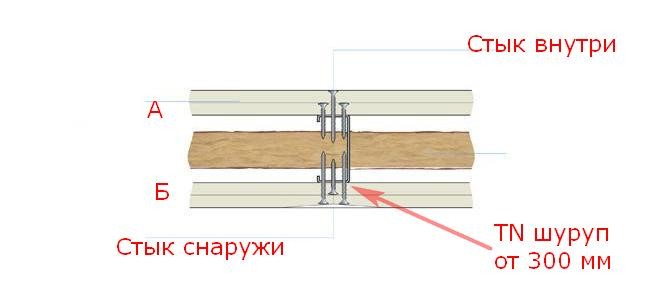

Способы крепления двух листов гипсокартона

Два слоя гипсокартона крепятся к каркасу со смещением. То есть стыки листов верхнего и нижнего слоев гипсокатона не должны находиться друг над другом. Обычное смещение листов состовляет 600 мм. В зависимости от того, где получается стык листов (снаружи или внутри) по-разному крепится гипсокартон. На фото это хорошо видно. Вариант крепления А это стык внутри, вариант крепления Б это стык листов сверху (снаружи) конструкции. Причем, шаг между креплениями по вертикали 300 мм, а крепления нижнего и верхнего листа смещаются по отношению друг к другу.

Kreplenie-gipsokartona-k-metallicheskomu-karkasu-foto02

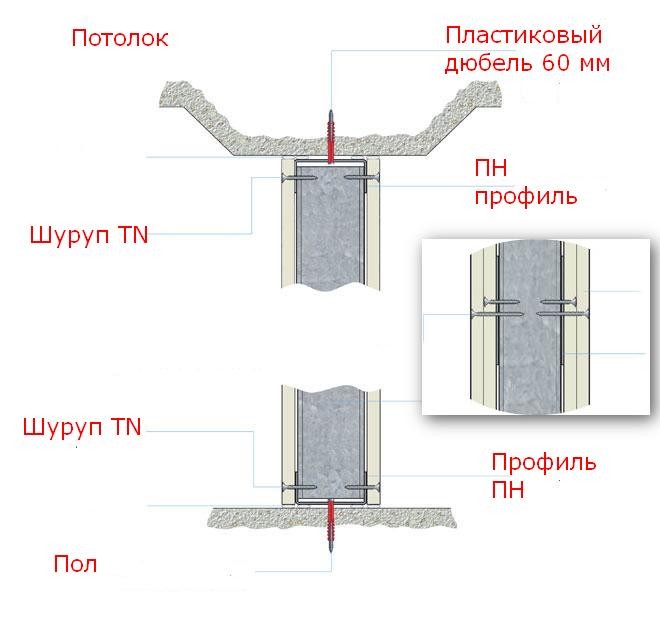

Способы крепления листов у несущих конструкций

Металлический каркас для гипсокартона, обычно, крепится к полу и/или потолку помещения. К бетонным конструкциям каркас крепится пластиковыми дюбелями с шурупами длинной от 60 мм. Шаг между шурупами 600 мм. Листы гипсокартона крепятся к каркасу с отступом от пола (потолка) на 5 мм. Саморезы от края гипсокартона отступают на 10 мм. Шаг между саморезами 300 мм.

Kreplenie-gipsokartona-k-metallicheskomu-karkasu-foto03

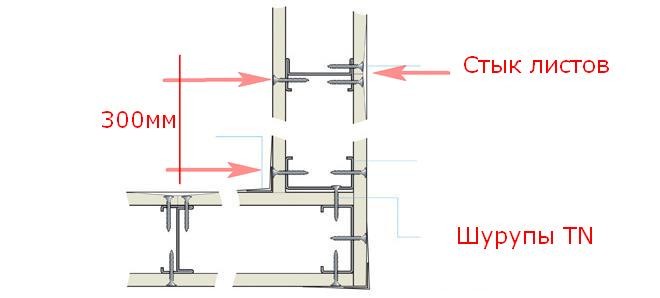

Способы крепления листов гипсокартона в конструкции под углом 90⁰

Конструкция с углом 90⁰ достаточно сложная, однако общие правила все те же. Шаг между саморезами 300мм. Отступ от края листа до самореза — 10 мм. Используются саморезы типа TNдлиной от 35 мм.

На рисунке вы видите конструкцию с открытым углом, который виден как с внешнего, так и с внутреннего угла конструкции.

Kreplenie-gipsokartona-k-metallicheskomu-karkasu-foto09

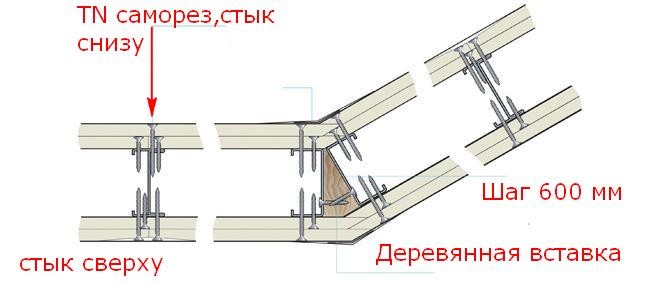

Способы крепления листов гипсокартона в конструкции под углом

На фото вы видите, как закрепить два слоя гипсокартона на каркасе, сделанном под углом.

Kreplenie-gipsokartona-k-metallicheskomu-karkasu-foto04

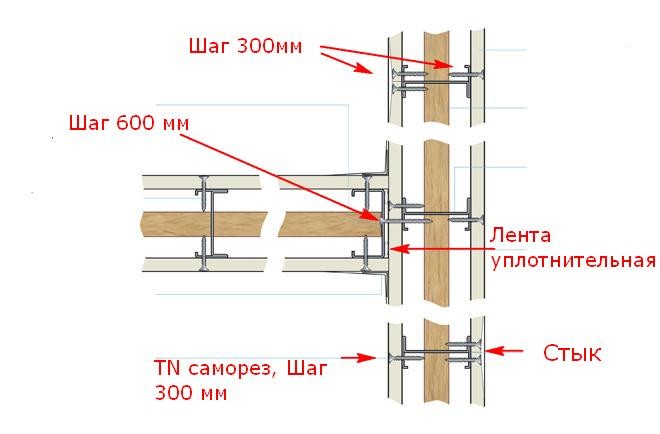

Крепление листов гипсокартона на Т-образная конструкции

Kreplenie-gipsokartona-k-metallicheskomu-karkasu-foto05

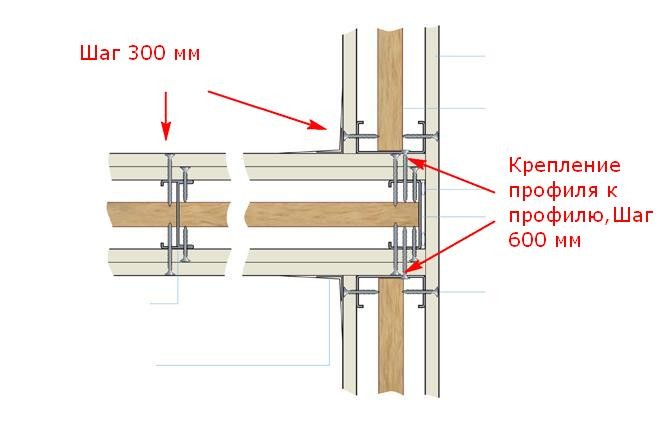

Т-образная конструкция с повышенными требованиями к акустической изоляции

В этом примере для улучшения звукоизоляции одна стена гипсокартона делается в два слоя.

Kreplenie-gipsokartona-k-metallicheskomu-karkasu-foto06

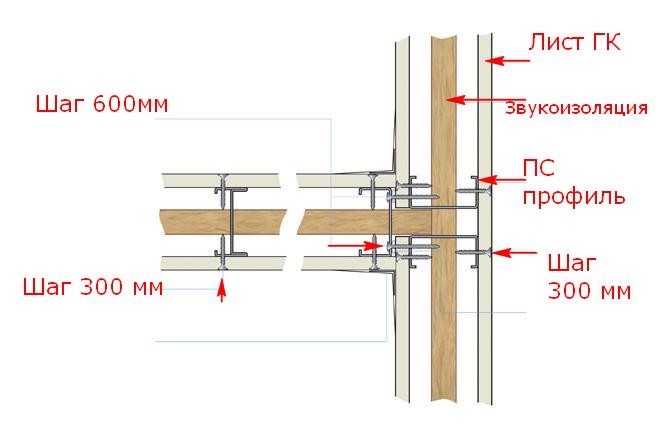

Еще вариант Т-образной конструкции с улучшенной звукоизоляцией

Kreplenie-gipsokartona-k-metallicheskomu-karkasu-foto07

Это все наиболее распространенные способы крепления гипсокартона к металлическому каркасу.
