Перегородка из двух слоев гипсокартона: технология обшивки 2 слоев ГКЛ



Вступление

Перегородка из двух слоев гипсокартона это наиболее часто используемый тип перегородки, применяемый в офисах, офисных зданиях, общественных места, реже в квартирах и домах. Этот тип перегородки собрал воедино, прочность, надежность, хорошие характеристики по звукоизоляции.

Перегородка из двух слоев гипсокартона по Кнауф технологии

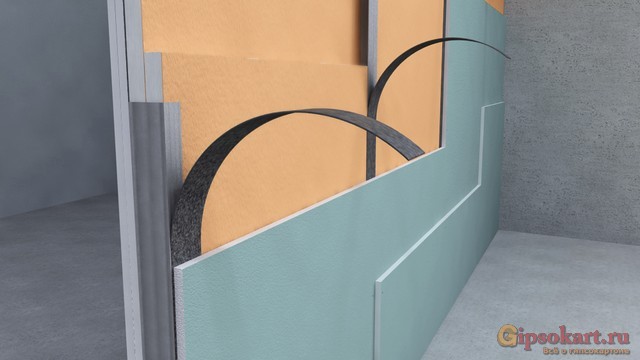

Беря за основу технологии комплексных систем компании Кнауф, нужно отметить, что перегородки из двух слоев гипсокартона правильно называются, перегородка типа С112 с конструкцией из одинарного металлического каркаса, обшитого с двух сторон двумя слоями гипсокартонных листов (гипсовых плит). Высота таких перегородок может достигать 9-ти метров, с массой квадрата около 50 кг (лист 12,5 мм).

peregorodka iz dvukh sloev gipsokartona foto

Каркас двухслойной перегородки

Каркас двухслойной перегородки может быть выполнен толщиной 50/75/100 мм с использование соответствующих профилей ПС 50/75/100 мм.

По самому определению данного типа перегородки каркас делается в один профиль шириной. По потолку и полу границы перегородки монтируются направляющие профили (ПН). Стоечные профили (ПС) вставляются в профили ПН строго вертикально и прикрепляются к ним просекателем или клоп-шурупами, по 8 штук на одну стойку.

Важно, чтобы края листов ГКЛ при креплении на каркас попадали на середину профилей. Из этих соображений, выбирается шаг между стойками каркаса и установка дополнительных горизонтальных профилей между стойками.

Мы знаем, что размеры гипсокартонного листа хорошо делятся на 600, поэтому и расстояние между профилями каркаса перегородки логично выбрать кратно этой цифре – 600.

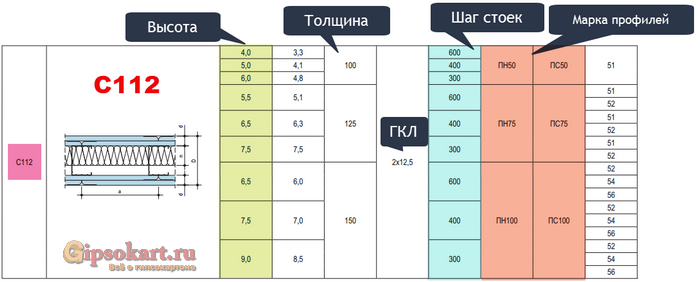

Важно! По технологии, нормальный шаг стоек в перегородках высотой до 4 метров, должен быть 600 мм, но не менее 250 мм, для любого размера профилей ПС. В подтверждении ловите таблицу.

table1

Чертеж двухслойной перегородки

Чертеж двухслойной перегородки имеет важно значение, не только для закупки материалов, но и для последующего монтажа. Поясню.

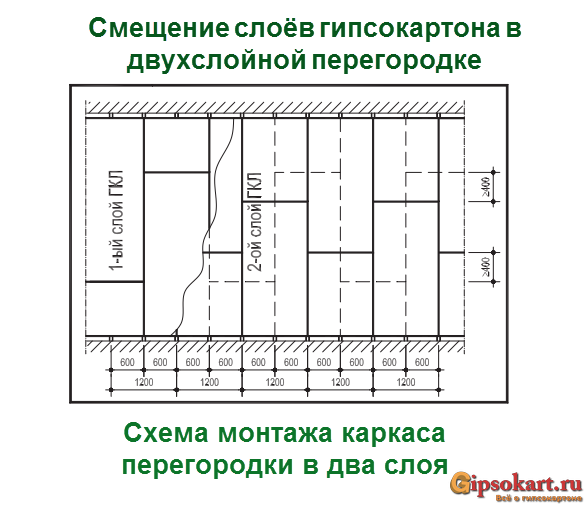

Кроме того, что края листов ГКЛ должны попадать на середины профилей каркаса, второй слой листов, должен быть смещен по отношению к первому не менее чем 400 (горизонт) и 600 (вертикаль) мм. Всё это нужно отобразить на чертеже будущей перегородки, используя такой шаблон.

smeshhenie sloev gipsokartona

По нему вы легко посчитаете необходимое количество стоек, направляющих и листов ГКЛ.

Количество саморезов для перегородки

Важно понимать, что для закрепления листов гипсокартона понадобятся саморезы гипсокартон-металл различной длины. Для первого слоя нужны саморезы типа TN 25 мм, для второго слоя саморезы типа TN 35 (или 45) мм.

Напоминаю:

  • Листы крепятся к каркасу по горизонтали и вертикали;

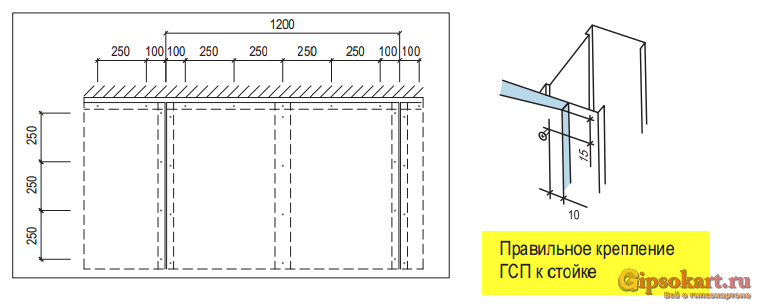

  • Шаг между шурупами не более 250 мм. Такая технология;
  • При этом от горизонтального края листов шурупы должны отстоять не менее чем на 15 мм. От вертикального края не менее 10 мм. Это исключить облом краёв листа;
  • Смещение рядов вертикальных креплений шурупов, на стыках двух листов, должно быть не менее 10 мм. Это усилит конструкцию.

kreplenie listov gipsokartona

Особенности конструкции каркаса для перегородки в 2 слоя ГКЛ

Нет никаких особенностей каркаса перегородки из двух слоев гипсокартона. Всё те же общие правила работы с металлическими каркасами гипсокартонных конструкций:

  • Сторона профиля ПН, соприкасающегося при монтаже со стеной (полом) должна проклеиваться звукоизоляционной лентой типа Дихтунгсбанд (о звукоизоляционной ленте тут);
  • В каркас перегородки обязательно укладывается слой звукоизолятора. Он доложен плотно занимать место между листами гипсократона;
  • Головки шурупов утапливаются в листе ГКЛ на 2-3 мм;
  • Швы между листами первого слоя не проклеиваются;
  • Швы между листами второго слоя, проклеиваются малярной лентой и шпаклюются, лучше гипсовой шпаклевкой типа Фугенфугель. Как заделывать швы тут;
  • Вся поверхность перегородки шпаклюется шпаклевкой по гиспокартону необходимое количество раз, чтобы достичь технологической ровности. Как шпаклевать гиспокартон тут.

Перегородка и дверь

В любую перегородку из ГКЛ можно установить дверь. Об этом читаем тут. Здесь, напомню, что вес полотна двери должен быть:

  • Не более 25 кг, для стек ПС без укрепления брусом;
  • Не более 50, 75,100 кг, если используются стойки в проёме двери типа UA 5075100.

dvernoe polotno peregorodka iz dvukh sloev gipsokartona

Примечание: Стойка UA стандартная силовая (усиленная) стойка компании Кнауф.

Выводы

Перегородка из двух слоев гипсокартона по затратам превышает перегородку С111 (перегородка в один слой). Наверное, по этому, в квартирах и домах с потолками до 3 метров предпочитают делать однослойные перегородки, что в принципе не правильно, так как однослойные перегородки больше подходят для технических помещений.
