Варианты крепления труб в гипсокартонной конструкции

Вступление

Всем известно, что конструкции из гипсократона активно используются для укрытия инженерных коммуникаций, в частности сантехнических труб водопровода и канализации. Они (конструкции) прекрасно оформляют трубную разводку с минимальными затратами. Однако любые сантехнические трубы необходимо по трассе закрепить, и сделать это нужно надежно и по возможности, профессионально.

Как крепятся водопроводные трубы в гипсокартонной конструкции

По существующим нормативным документам (СНиП 3.05.01-85 Внутренние санитарно-технические системы), крепление сантехнических труб к конструкциям нужно производить так:

  • Не допускается приварка труб и крепление в местах соединений;
  • Крепление на горизонтальных трассах (стальных труб) осуществляется по таблице:

kreplenie teru v gipsokartone 2

  • Вертикальные подводы короче 1500 мм НЕ требуют крепления;
  • Стояки крепятся через 3000 мм.
  • Полипропиленовые трубы крепятся по этой таблице:

kreplenie teru v gipsokartone 3

  • К этим нормативам стоит добавить, что обязательно нужно крепить водорозетки, настенные смесители и другую сантехническую арматуру настенного монтажа.

Как видим из нормативных данных, сантехнические трубы водопровода и отопления нужно крепить через 50-60 см. Подводы воды к смесителям, унитазам, биде, бочкам редко превышают по длине 1500 мм, поэтому их, по нормативам, крепить не нужно. К последнему утверждению вернемся ниже.

Горизонтальные трассы

Горизонтальные трассы водопровода и канализации могут проходить:

  • Внутри перегородки из гипсокартона;
  • Проходить по стене и закрываться конструкцией из гипсокартона.

Второй вариант, крепления по стене, осуществляется по нормативам, с креплением на хомутах или хомутах и траверсах. Расстояния горизонтального крепления смотрим в таблицах выше. Расстояние от труб водопровода и отопления до конструкций гипсокартона не должно быть менее 35 мм. (п. 3.3. СНИП 3.05.01-85).

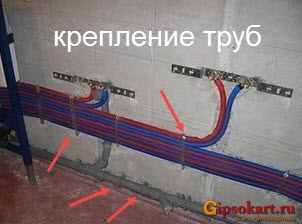

kreplenie teru v gipsokartone 5

Если трубы водопровода (отопления) проходят внутри конструкции из гипсокартона (перегородке), то по трассе труб устанавливаются траверсы для крепления. Расстояние между траверсами  50-60 см для полипропиленовых труб и 1,5-2 метра для труб стальных. Диаметр труб до 20 мм. Другие расстояния крепления смотрим в таблицах выше.

Траверсы для горизонтальных труб крепятся вертикально. Для крепления самих траверс в конструкции перегородки необходимо установить горизонтальные профили (ПН) гипсокартона. При большом количестве труб, профили ПН нужно заменить на траверсы или профили UA.

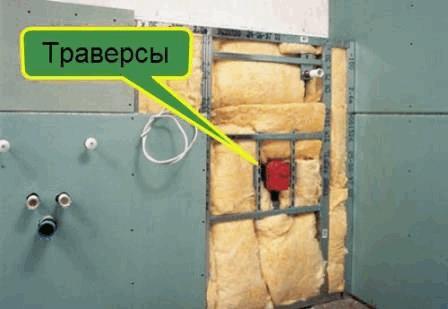

kreplenie teru v gipsokartone 6

Трубы водопроводного подвода

По СНиП водопроводный подвод из стальных труб короче 1500 мм не требует крепления. Не требуют крепления подводы из полиэтиленовых труб. Подводы из пластиковых труб крепятся, если они длиннее 1000 мм.

Это по нормативам, однако, по внутренним технологическим картам КНАУФ любая вертикальная подводка водопроводных труб в конструкции гипсокартона требует жесткого закрепления на траверсах и монтажных планках (плитах). Вот схемы крепления.

montazhnaja plita 1

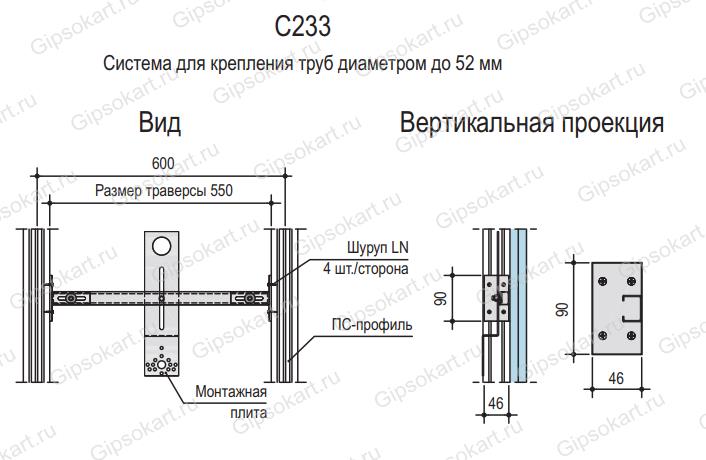

montazhnaja plita 2

kreplenie teru v gipsokartone 7

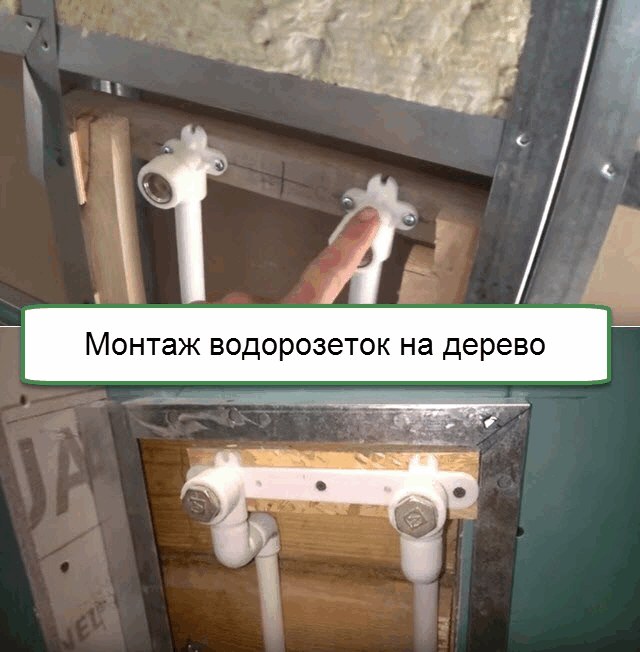

kreplenie teru v gipsokartone 9

Трубы канализации: крепления труб в гипсокартонной конструкции

Трубы канализации, проложенные горизонтально требуют крепления специальными хомутами их расчета два хомута на полное колено трубы канализации (2 метра) или один хомут на часть колена.   При вертикально прокладке число хомутов снижается до одного на колено.

Для крепления самих хомутов в конструкцию закладываются деревянные фирменные траверсы (фото) или простые доски, которые крепятся к вертикальным стойкам перегородки (конструкции). Хомуты крепятся к деревянным закладным шурупами.

kreplenie teru v gipsokartone 4

Вывод

Делая перегородку в доме или квартиры, вам вряд ли придется применять Варианты крепления труб в гипсокартонной конструкции. Скорее нужно обратить внимание на крепление труб в местах установки сантехнических приборов. Особое внимание уделяется надежному креплению смесителей и раковин на стену. Об этом в следующих статьях. Подписывайся и получи статью по почте.
