Водопровод в гипсокартонных конструкциях



Вступление

Водопровод в гипсокартонных конструкциях делается не так редко, как может показаться. Самыми распространенными местами в квартире или доме, где прячется водопровод в гипсокартонных конструкциях это кухня и ванная. Кухня отличается обилием коммуникаций, которые часто проложены нелепыми маршрутами, портящими весь вид кухни. Лучшим вариантом их скрыть и «облагородить» это закрыть коммуникации конструкциями из гипсокартона. В ванной водопроводные трубы закрываются коробами, а стояки водопровода скрываются в сантехническом шкафу.

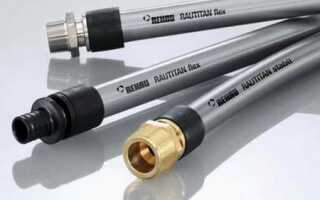

Для прокладки водопровода под гипсокартоном используются два типа водопроводных труб: трубы из сшитого полиэтилена и полипропиленовые трубы. Полиэтиленовые трубы (ПНД) соединяются сварными и компрессионными фитингами. Пример производителя всего ассортимента труб ПНД ТОО КазТрубСервис. Полипропиленовые трубы соединяются пайкой на специальном аппарате.

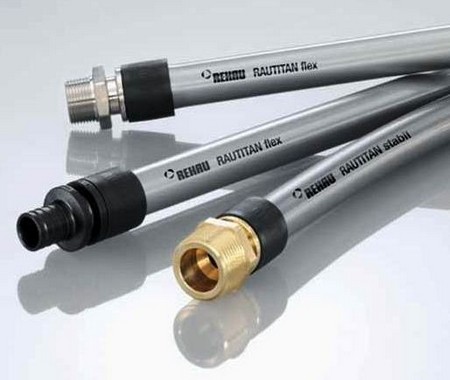

truba sshityj polietilenvodoprovod pod gipsokartonom foto6

Водопровод в гипсокартонных конструкциях – несколько правил монтажа

Гипсокартон закрывающий водопровод должен быть влагостойкий типа ГКВЛ (новая маркировка в статье тут);

vodoprovod pod gipsokartonom foto3

  • Расстояние от труб до гипсокартона должно быть не менее 20 мм;
  • При необходимости, горячий водопровод нужно защитить теплоизоляцией;
  • Полиэтиленовые трубы прокладываются без натяга. Не нужно из полиэтиленовых труб пытаться сделать «струну»;

Для скрытого теплопровода, для подвода теплоносителя к радиаторам применяется однотрубная схема отопления. Однотрубная схема отопления позволяет уменьшить соединения труб под гипсокартоном. Не забывайте, что при такой схеме отопления обязательно нужно сделать П или Г образные компенсаторы тепла. Компенсаторы можно сделать на поворотах теплопровода;

Для соединения полиэтиленовых труб водопровода в гипсокартонных конструкциях используйте латунные детали с разрезным обжимным кольцом (цанги);

При соединении труб цангами недопустимо: прокручивание трубы в латунной детали после затягивания обжимной гайки, а также недопустимо, смазывание любыми смазками или пастами насаживаемой трубы, для облегчения насаживания;

Резьбовые соединения в горячем водопроводе обязательно нужно подматывать ФУМ лентой (фторопластовый уплотнительный материал) или аэробными герметиками. Допустима подмотка льном с пастой Unipak;

Чтобы согнуть трубы из полиэтилена, нужно нагреть ее горячим воздухом и вставить в нее специальную пружину. Использовать открытое пламя запрещено;

Трубы из сшитого полиэтилена достаточно пластичные. Достаточно сказать, что продаются они в бухтах. Прокладка труб в гипсокартонной перегородке не создаст особых проблем. В стоечных профилях есть технологические отверстия, в которые можно легко протащить водопроводные трубы.

Соединение обжимным кольцом, также достаточно прочное, чтобы не боятся протечек, однако старайтесь минимизировать количество соединений водопровода под гипсокартоном.

Полипропиленовые трубы соединяются при помощи специального сварочного аппарата. Соединение получается практически монолитным.

svarka polipropilenovych trub

Отмечу, что зашивать трубы в конструкции нужно только после проведения испытаний водопровода с повышенной гидравлической нагрузкой.

На этом про водопровод в гипсокартонных конструкциях все.
