Установка смесителя на гипсокартон: крепление водорозетки на гипсокартон

Вступление

Планируя установку перегородки из гиспокартона в ванной комнате нужно заранее продумать установку смесителя на гипсокартон и подготовить место под установку водорозетки.

Водорозетка

Водорозеткой называют специальный сантехнический фитинг, который обеспечивает настенное подключение сантехнического прибора (смесителя, крана, шланга) к водопроводу.

ustanovka vodorozetok na gipsokarton 4

монтажные планки для водорозеток сместителя

Кроме возможности подключения, водорозетка обеспечивает передачу напорного давления водопровода и возможность быстрого отключения/снятия прибора для его ремонта или замены.

По типу крепления, водорозетки предназначены для настенного открытого или настенного скрытого крепления. По виду, водорозетки бывают одинарные, двойные литые и двойные на монтажной планке. По способу монтажа, водорозетки можно крепить:

  • В «кармане», проще говоря, скрыто в нише кирпичной или бетонной стены (перегородки);
  • В «кармане» с подкладкой. Подходит для перегородок облицованных гипсокартоном;
  • В перегородке из гипсокартона на подкладке. Это вариант работает для любой перегородки на каркасе.

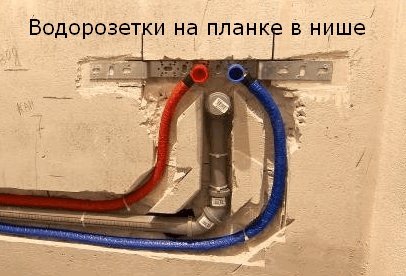

Крепление водорозетки в нише просто посмотрим на фото, а варианты крепления на подкладке рассмотрим подробнее, на примере установки настенного смесителя.

Крепление водорозетки в нише

Установка смесителя на гипсокартон

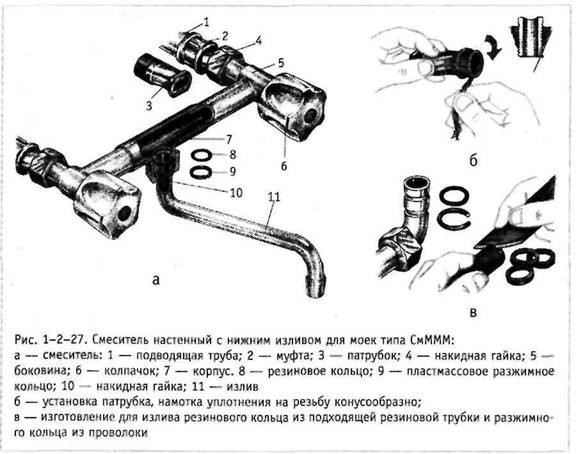

Настенный смеситель, перекидной или с изливом, имеет на корпусе два отверстия для подключения патрубков к трубам подводящего водопровода. Патрубки для подключения, обычно, имеют эксцентрик смещения, который позволяет «ловить» нужное расстояние между вводами, а само соединение осуществляется через муфты или водорозетки.

smesitel nastennyj

Муфты используются для стальных труб водопровода, так как они (трубы) могут служить опорой для удержания смесителя. Современный водопровод из металлопластика или полиэтиленовых труб подключается через водорозетки, которые кроме подключения принимают  на себя удержание смесителя.

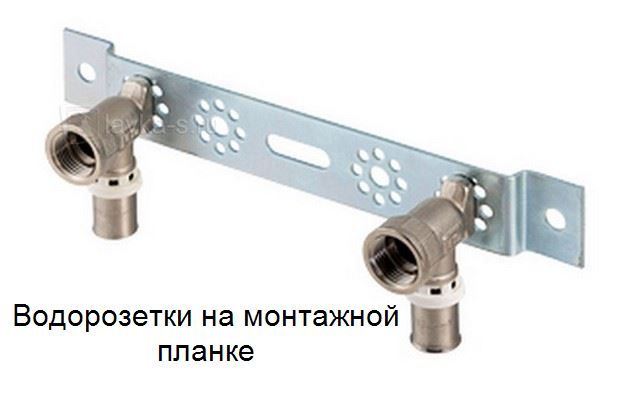

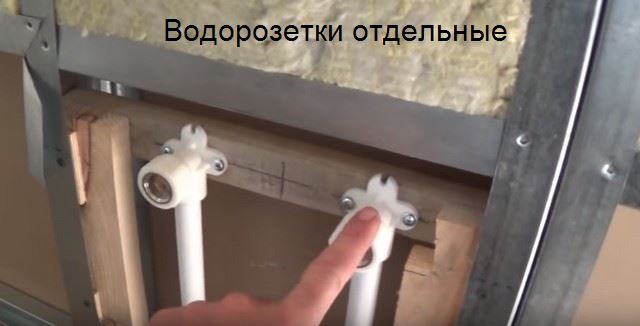

Особенность водорозеток в их жестком креплении либо к основанию, либо к монтажной планке. На фото видим две одиночные водорозетки для крепления к вертикальному основанию (стене). На втором фото видим две водорозетки, на монтажной планке.

ustanovka vodorozetok na gipsokarton 1

ustanovka vodorozetok na gipsokarton 2

Для установки смесителя на гипсокартон или подключения шланга водоснабжения, водорозетки крепятся внутри гипсокартонной конструкции на деревянные подкладки, которые заранее закрепляются между стойками каркаса.

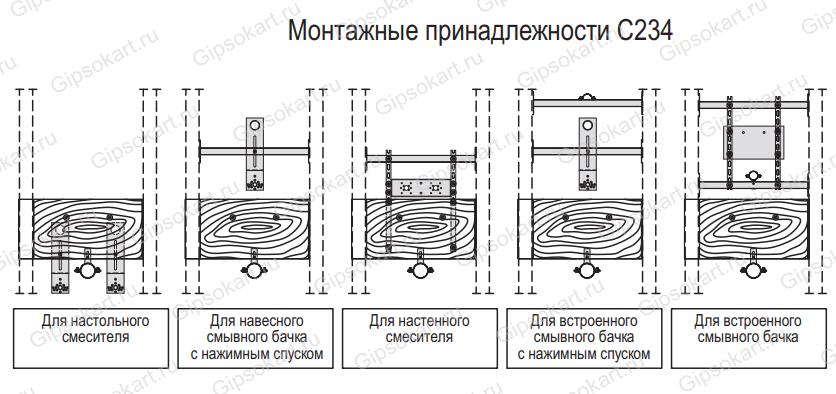

В качестве подкладки используют деревянные планки (доски) шириной 150 мм, или специальные закладные траверсы из влагостойкой фанеры. На фото траверса КНАУФ и схемы её установки.

traversa KNAUF 3

traversa KNAUF 2

Само крепление водорозетки не представляет сложностей, главное, чтобы водорозетка не шаталась, не имела люфтов и прочно держалась на планке или траверсе.

ustanovka vodorozetok na gipsokarton 3

Выступ водорозеток

Сами водорозетки из перегородки не выступают. В них вворачиваются патрубки-эксцентрики, которые должны выступать из стены. Для правильного выступа учитывается толщина листов гипсокартона и толщина отделочного материала стены.

Установка смесителя

  • Повторюсь, водорозетки должны быть прочно закреплены на подкладке. Это обеспечит простую установку и замену  смесителя.
  • Водорозетки крепятся на монтажной планке, планка по месту устанавливаются на подкладку.
  • Питающие трубы водопровода подключаются к водорозеткам.
  • Эксцентрики через уплотнитель вворачиваются в водорозектку.
  • После отделки стены плиткой или другим материалом, смеситель ставится на место, подключаясь к эксцентрику.

Вывод

Современные монтажные планки, а также спаренные водорозетки позволяют быстро и надёжно провести установку смесителя и крепление водорозетки на гипсокартон.

Видео установка монтажной планки дял смесителя в гипсокартон
