Сопряжение перегородок с инженерными коммуникациями: трубопроводами, воздуховодами



Вступление

Перегородки из гипсокартона, особенно в не жилых помещениях, могут пересекать пути прокладки инженерных коммуникаций.

Какие инженерные коммуникации могут пересекать перегородки

При установке перегородок из гипсокартона, вполне возможна ситуация, пересечения с инженерными коммуникациями. Это могут быть:

  • Трубы электротехнического назначения;
  • Трубы водопровода;
  • Трубы отопления водяного и парового;
  • Короба вентиляции;
  • Трубы канализации.

Для каждого типа труб существуют свои технологии сопряжение перегородок с инженерными коммуникациями.

основное фото

sopryazhenie peregorodok s trubami i ventilyaciej

Проход электротехнических труб через перегородку

truboprovody menee 60mm

Трубопроводная электротехническая разводка, проводится трубами диаметром менее 60 мм (фото выше). Данный тип сопряжения относится к наиболее простым технологиям.

  • В данном случае в перегородке сверлится отверстие на 6-8 мм больше внешнего диаметра труб;
  • После прокладки труб, зазор между трубами и листами гипсокартона заделывается герметиком.

Всё! Других работ не требуется.

Если диаметр технологических труб более 60 мм, то нужно делать так:

truboprovody bolee 60mm

Сопряжение перегородок с водопроводом и отоплением

Трубы водопровода в отличие от электротехнических труб, имеют температурные показатели, а проще говоря, трубы ГВС горячие, а трубы ХВС холодные.

Поэтому, для труб водопровода в стену перегородки закладывается кусок трубы (гильза) диаметром на 4-5 см больше диаметра самих труб. Гильза в перегородке закрепляется герметиком, как электротехническая труба.

После прокладки труб водопровода через гильзу, свободное пространство между трубой и гильзой заполняется несгораемым теплоизоляционным материалом.

vodoprovod otoplenie cherez peregorodku

На фото, обратите внимание на технологическую длину гильзы, она должна выступать на 25 мм от поверхности перегородки.

Но это еще не всё. Для укрепления места прохода труб отопления, водопровода вокруг прохода делается укрепляющий каркас из профилей. Для него используют направляющие (ПН) и стоечные (ПС) профили. Соединение этих профилей смотрим на картинке.

korob pod kommunikacii

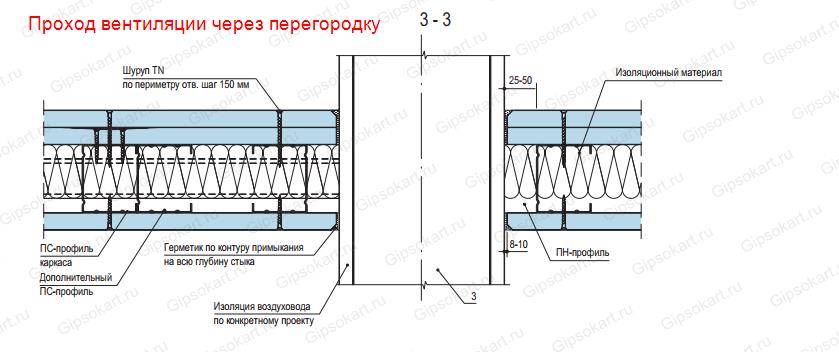

Пересечение перегородки вентиляцией

Короба вентиляции, обычно, имеют квадратное сечение. Для прохода короба вентиляции через перегородку, вокруг места прохода делают укрепляющий короб. Если короб проходит далеко от стоечного профиля перегородки,  справа и/или слева короба ставят дополнительные стойки.

Основной короб вентиляции вкладывают в гильзу, большего размера. Гильзу герметизируют, а между коробом вентиляции и гильзой прокладывают слой звукоизоляции.

ventilyaciya cherez peregorodku

Проход через перегородку нескольких труб для электропроводки или труб технического назначения (гильз)

В этом варианте, вокруг труб нужно сделать укрепляющий короб.

Проход через перегородку труб канализации

Для прохода трубы канализации через перегородку в неё закладывается гильза большего диаметра. После проверки системы, щель между гильзой и трубой можно уплотнить, сменяемым уплотнителем типа минеральная вата.
