Сантехнический шкаф из гипсокартона своими руками



Вступление

Сантехнический шкаф это конструкция, закрывающая трубы канализационных и водопроводных стояков. Делается сантехнический шкаф по месту расположения труб, чаще всего в ванной, туалете или совмещенной сантехнической кабине.

Одним из вариантов изготовления сантехнического шкафа, является конструкция из гипсокартона с металлическим каркасом из профилей для гипсокартона. Каркасы из деревянного бруса не рекомендованы из-за повышенной влажности в сантехнических помещениях.

Я разделю два понятия сантехнический шкаф и сантехнический короб. Сантехнический шкаф имеет дверцу или дверцы для доступа к перекрывающим вентилям водопровода. Если в ванной комнате (туалете) небольшое количество стояковых труб, то делается не сантехнический шкаф, а сантехнический короб без дверок. Вместо дверок шкафа, в коробе устанавливаются ревизионные люки.

Важно! Если в квартире сантехнический шкаф входит в планировку квартиры, то он относится к общедомовой площади и менять его размеры, а также использовать его площадь (например, под полочки) запрещено. Это по закону!? Но никто не запрещает, сделать новый, красивый шкаф по размерам старого. Главное обеспечить нормальный доступ к коммуникациям.

Инструменты для работ

Для изготовления сантехнического шкафа из гипсокартона понадобится следующий инструмент:

shkaf santehnicheskiy gipsokarton foto10

  1. Перфоратор;
  2. Ножницы по металлу;
  3. Просекатель;
  4. Набор сверл;
  5. Шуруповерт;
  6. Рулетка;
  7. Линейка;
  8. Уровень лазерный;
  9. Нож монтажный;
  10. Карандаш.

Этапы работ

Определим следующие этапы работ:

  • Демонтажные работы
  • Ревизия труб
  • Изготовление каркаса для сантехнического шкафа
  • Выбор дверцы сантехнического шкафа
  • Люки ревизий
  • Обшивка каркаса гипсокартоном
  • Облицовка шкафа плиткой

Этапы выполнения работ по монтажу сантехнического шкафа

Демонтажные работы

Демонтажные работы выполняются в начале работ. Редко сантехнические шкафы делают отдельно от ремонта всей ванной или туалета. Для изготовления шкафа важно, чтобы старые конструкции вокруг труб были демонтированы: плитка была сбита с пола и стен, был доступ к основным конструкциям сантехнической кабины (полу, потолку, стенам). Монтаж шкафа на старую плитку лучше не делать.

Ревизия труб

Перед изготовлением сантехнического шкафа разумно сделать ревизию стояков и вентилей, чтобы обезопасить себя от ремонта после изготовления шкафа. Как правило, изготовление сантехнических шкафов идет в комплекте с ремонтом ванны и туалета. Проверка и замена перекрывающих вентилей системы водопроводного ввода или организация нового ввода и распределения водопровода по квартире делается до изготовления шкафа.

Чертеж сантехнического шкафа

Каркас сантехнического шкафа нужно заранее нарисовать. В конструкции каркаса нужно предусмотреть:

  • Стояковые профили в местах установки дверок шкафа;
  • Установку профилей в местах установки люков ревизии (если они нужны);
  • Каркас шкафа нужно тщательно вымерить, чтобы потом вместились все сантехнические приборы. Это особенно актуально для совмещенных ванных и туалетов. Как правило, в них каждый сантиметр имеет значение. Чертеж каркаса сантехнического шкафа должен иметь все размерные значения.

Примечание: При разметке шкафа нужно учитывать толщину гипсократона (1 лист=12,5 мм или 2 листа по 9 мм=18 мм) и толщину облицовочной плитки.

shkaf santehnicheskiy gipsokarton foto6

Выбор дверцы шкафа

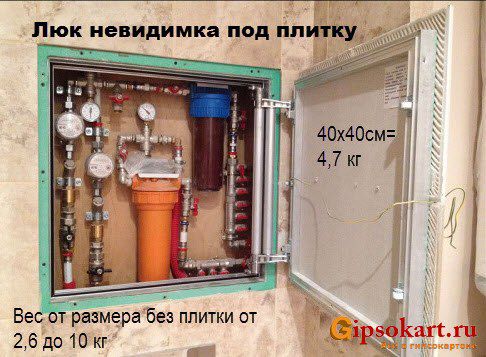

О выборе дверцы сантехнического шкафа можно написать отдельную статью. Здесь вариантов выбора масса. Мы остановимся на выборе специальных дверей-невидимок для сантехнических шкафов. Они сделаны на металлическом каркасе, облицовываются плиткой и при закрывании дверцы сливаются со стеной.

Для изготовления каркаса важны не вид дверцы, а её размеры. Под установку дверки (дверок) в каркасе нужно поставить две каркасные стойки. Для установки дверок, в эти стойки нужно установить деревянные бруски, к которым и будет крепиться дверца (дверцы). Брус под дверцы прикрепляется к каркасу саморезами. Для усиления конструкции, можно прикрепить брус к полу и потолку при помощи монтажных уголков.

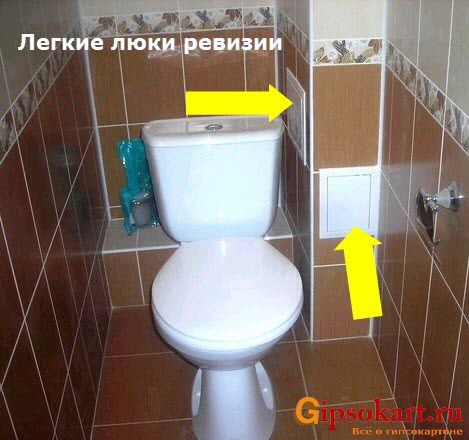

Люки ревизий

Если в вашей квартире, стояк канализации имеет люк ревизии зашивать его без доступа нельзя. Если до люка ревизии не получается добраться через дверцы шкафа, нужно сделать в шкафу дополнительные люки для ревизии. Они достаточно эстетичны и продаются в готовом виде.

shkaf santehnicheskiy gipsokarton foto4

shkaf santehnicheskiy gipsokarton foto13

Изготовление каркаса для сантехнического шкафа

Каркас сантехнического шкафа делается по чертежу.

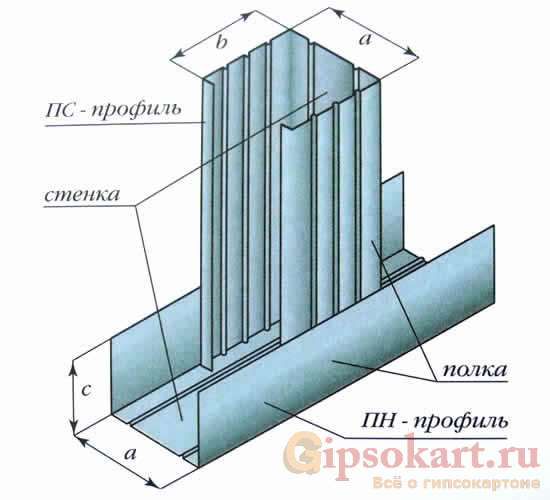

  • Сначала монтируются направляющие профили (ПН 27×27) по полу и потолку;
  • Затем устанавливаются четыре (для углового шкафа) или шесть вертикальных стоек (ПС) по углам каркаса. По два стыкующихся профиля ставятся во внешних углах шкафа;
  • Две стойки ставятся по месту установки дверок шкафа. В эти стойки вставляются деревянные бруски для установки дверок;
  • По размеру дверок (люка) ставятся поперечины из профиля ПС. Получается рамка для дверок;
  • Для усиления конструкции и поперечного крепления листов гипсокартона  делаются поперечины в конструкции каркаса из профиля ПС.

shkaf santehnicheskiy gipsokarton foto2

shkaf santehnicheskiy gipsokarton foto8

Как соединять профили читаем: Как соединять профили для гипсокартона. Как монтировать углы в констукциях их гиспокартона читаем Углы в конструкции из гипсокартона.

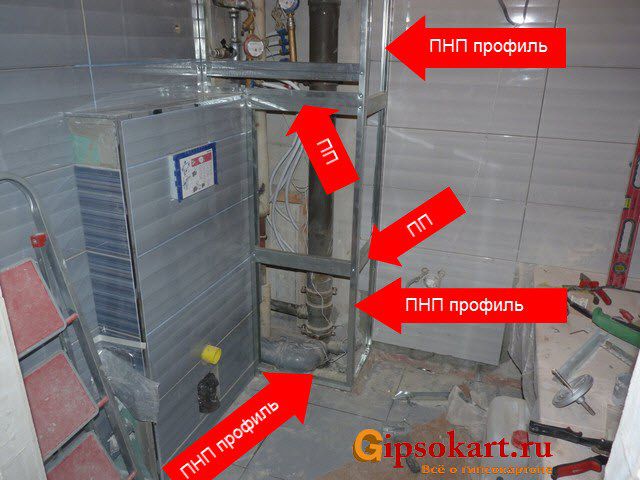

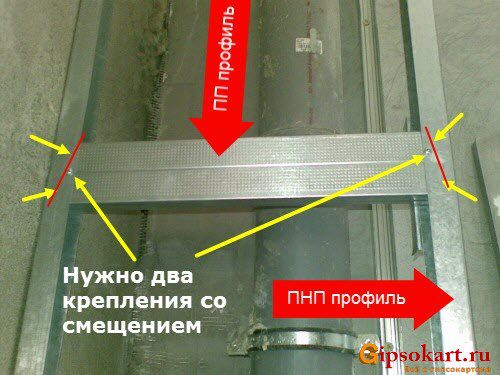

Важно заметить! Так как размеры сантехнических шкафов обычно небольшие, многие мастера меняют технологию и заменяют стоечные профили (ПС 50×50) на потолочные профили (ПП 60×27) и вместо стоек используют направляющие потолочные профили ПНП (27×28), а поперечины делают из потолочного профиля ПП (60×27). Пример на фото.

shkaf santehnicheskiy gipsokarton foto9

shkaf santehnicheskiy gipsokarton foto14

Особой экономии это не дает, а в домашнем строительстве важно получить прочную конструкцию. Объяснить это легко. Ремонт ванной делается в последнюю очередь и для сантехнического шкафа используют остатки материалов, оставшиеся от ремонта и поэтому можно встретить самые замысловатые конструкции сантехнических шкафов.

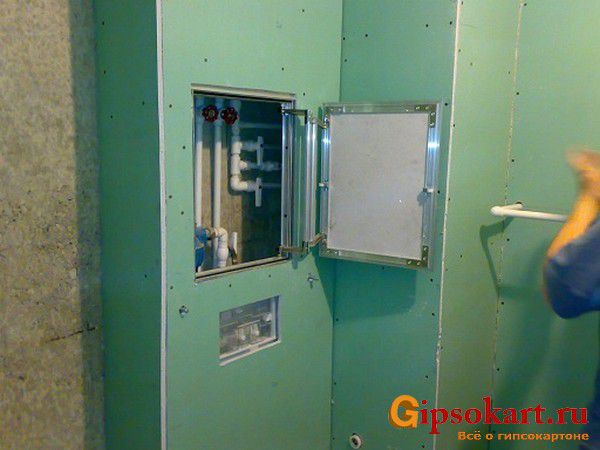

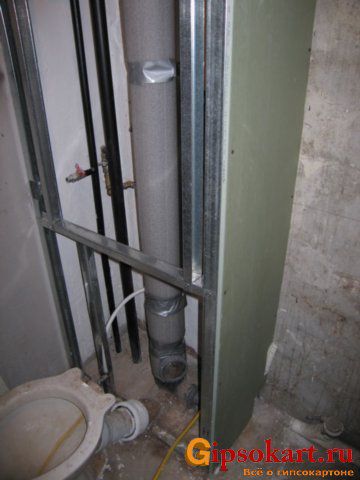

Обшивка каркаса гипсокартоном

Готовый каркас должен быть прочным, что легко проверяется руками. Каркас обшивается раскроенными листами влагостойкого гипсократона (ГКВЛ). Как резать гипсокартон читаем: Как резать гипсокартон вручную, как обшить каркас читаем тут. Для обшивки в один лист используем листы ГКВЛ 12,5 мм, для обшивки в два листа используем листы ГКВЛ 9 мм.

shkaf santehnicheskiy gipsokarton foto5

shkaf santehnicheskiy gipsokarton foto7

Облицовка шкафа плиткой

Перед облицовкой шкафа плиткой, можно заделать швы между листами гипсокартона с проклейкой их малярным скотчем или сеткой. Перед укладкой плитки поверхность листов нужно обеспылить и покрыть листы слоем поверхностной грунтовки.

Укладка плитки на гипсокартон делается по всем правилам плиточных работ. Плитка укладывется на плиточный клей, лучше снизу вверх. Между плитками нужно оставить швы, которые после укладки плитки нужно заполнить затирочной смесью.

shkaf santehnicheskiy gipsokarton foto11

Заключение

Можно ли сделать сантехнический шкаф из гипсокартона своими руками? Можно, если аккуратно вымерить размеры шкафа и соблюдая технологии собрать прочный и устойчивый каркас.
