Как установить инсталляцию в перегородку из гипсокартона

Что такое инсталляция

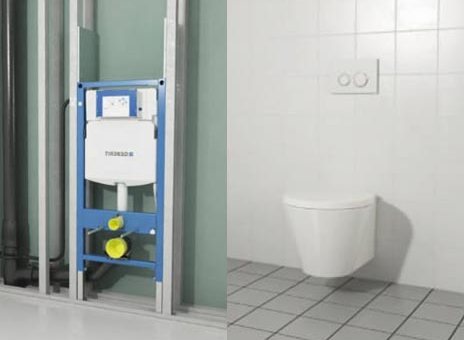

Инсталляция это специальная сантехническая конструкция позволяющая скрыть смывной бочок в стену и подвесить унитаз (биде) на стену, закрепив его на инсталляции. Можно сказать, что инсталляция это система подвеса унитаза или биде.

unitaz installyaciya

Принцип установки инсталляции в перегородке

Прежде всего. Здесь я не рассматриваю ситуацию, когда возможно установить инсталляцию с креплением к основным конструкциям туалета (задней и/или боковым стенкам), а перегородку из ГК сделать в виде фальш-стены. Здесь, смотрим принципиальное решение, когда стойки инсталляции нужно закрепить в конструкции перегородки.

Крепление инсталляции в перегородке

Основное крепление стойки инсталлятора производится к полу, всегда и только, анкерными болтами М8 (M10). Анкерные болты принимают на себя всю горизонтальную нагрузку и часть нагрузки изгиба при нагрузке на унитаз (биде).

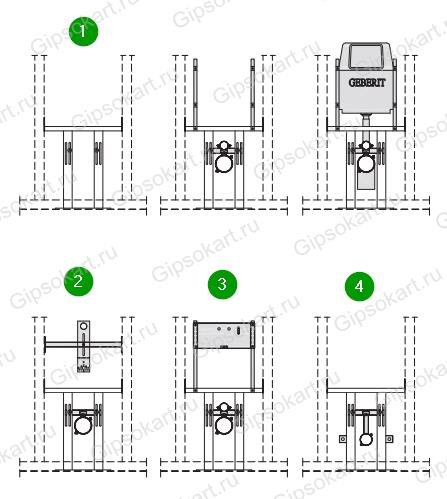

У каждой фирмы выпускающей инсталляции свой размер между стойками, поэтому разметку нужно провести так, чтобы стойки ПС перегородки после установки примыкали с внешней стороны от стоек инсталлятора. К стойкам ПС стойки инсталлятора крепятся четырьмя шурупами LN с каждой стороны.

instaljazija v gipsokartone ustanovka 1

instaljazija v gipsokartone ustanovka 3

Сразу отмечу, что при ожидаемых высоких нагрузках на унитаз, рекомендуют заменить стойки ПС перегородки окружающие стойки инсталлятора, на стойки типа UA (о них читать тут). Я бы рекомендовал, если есть возможность, для монтажа унитаза или биде использовать только стойки UA, а профили ПС оставить для подвеса скажем, писсуара.

Обязательно, после установки и закрепления конструкции инсталляции, поверх неё нужно закрепить два куска гипсокартона (смотрим видео). Они выступят распорами в конструкции перегородки.

Оформление труб канализации и водопровода инсталляции

instaljazija v gipsokartone ustanovka 2

Качественный монтаж труб, предполагает жесткое закрепление труб  по трассе подвода. Это фиксирует резьбовые соединения подводов и как следствие сохраняет их исправность.

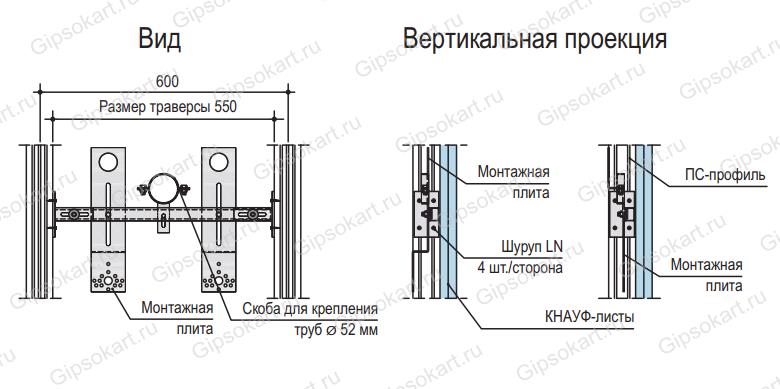

Для крепления, подводящие трубы водопровода и трубы канализации к инсталляции закрепляются на монтажных траверсах. Траверса это железная рейка с отверстиями для крепления.

montazhnaja plita 1

montazhnaja plita 2

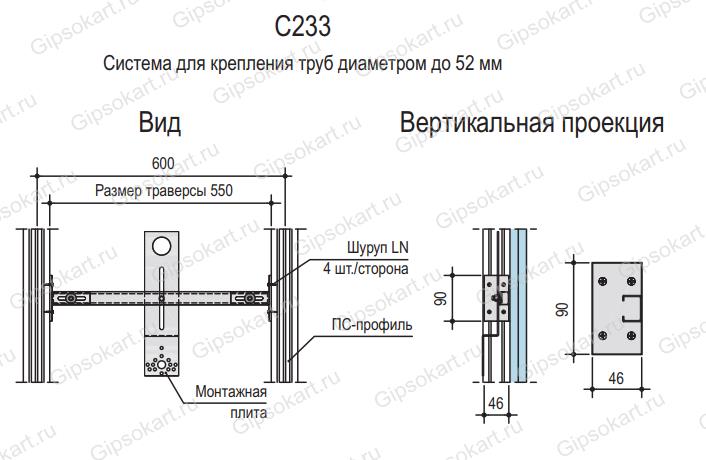

Траверсы закрепляются к стойкам ПС с помощью четырех винтов LN и уголков. Если есть возможность, дополнительно траверса крепится к стенам через монтажную плиту.

traversa KNAUF 1

Видео установка инсталлятора Geberit



Проход труб через гипсокартон перегородки осуществляется по нормативам сопряжения труб с перегородкой (читать тут).

Болты для крепления подвесного унитаза (биде) устанавливаются с внутренней стороны перегородки после установки листов обшивки. Для работы изнутри перегородки последним зашивается пространство между профилями окружающими стойки инсталлятора.

Универсальная траверса

traversa KNAUF 3

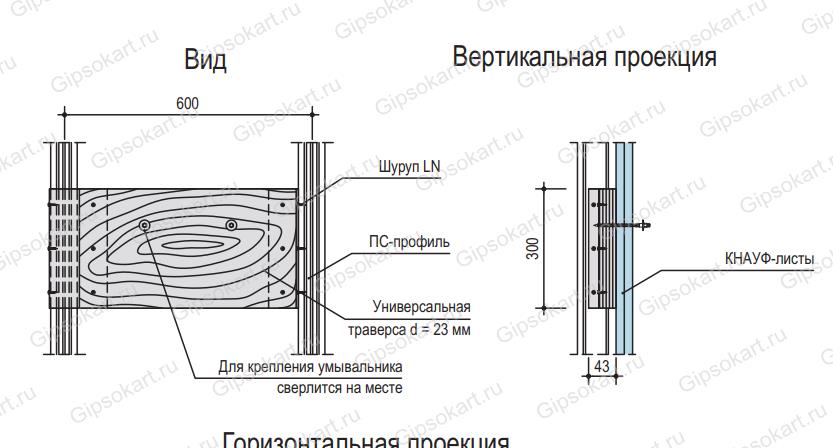

Компания КНАУФ в технологических картах предлагает использовать универсальную траверсу. По сути это деревянная панель, которую монтируют внутри перегородки для крепления встроенных умывальника и смывных бочков, а также смесителей настенных. Не путаем с инсталляцией!

Универсальная траверса продается в готовом виде (смотрим фото) из качественной влагостойкой фанеры. По краям фанеры закреплены оцинкованные профили.

Подвес раковин

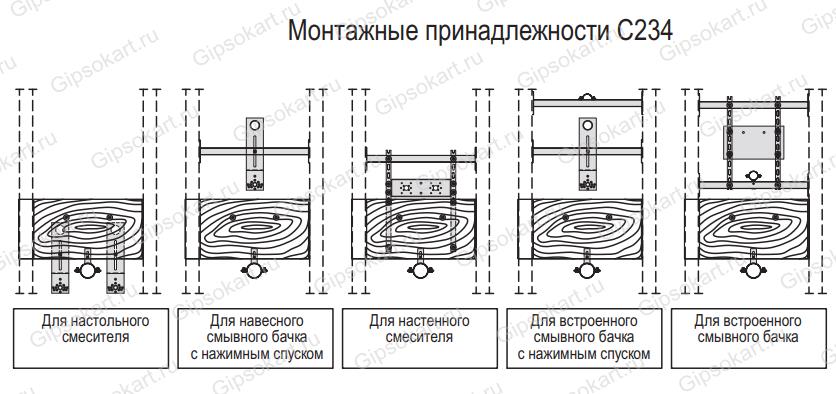

Универсальная траверса, а попросту закладная деревянная панель, позволяет легко закрепить на ней (траверсе) умывальник, смеситель настенный, бочок смывной.

traversa KNAUF 2

Траверса крепиться между стойками перегородки на четыре шурупа с каждой стороны. Для усиления крепления можно в профили вложить деревянные бруски, как при установке двери.

При отсутствии траверсы, она может быть заменена на кусок фанеры или доски, которую нужно закрепить к стойкам перегородки на уголки.

Вывод

Предложенные варианты монтажа инсталляции в перегородку гипсокартона максимально убирают нагрузки на перегородку, что отлично скажется на эксплуатации сантехнической инсталляции.

Предложенный вариант универсальной траверсы показывает технологию, крепления настенных (не унитаза и биде) сантехнических приборов НЕ к профилям перегородки, а к распределительной траверсе, что снижает нагрузку на перегородку. Это имеет принципиальное значение.
