Дверная арка из гипсокартона



Что такое дверная арка из гипсокартона

Дверная арка из гипсокартона это полукруглая конструкция из гипсокартона которой можно «обыграть» стандартный дверной проем высотой около 2 метров. В этой статье будем делать короткую арку, с шириной в верхней точке не более 25-30 см. Такой размер арки позволит использовать упрощенную технологию устройства дверной арки из гипсокартона.

Этапы устройства дверной арки из гипсокартона

  • Подготовительные работы;
  • Монтаж первых направляющих профилей и гипсокартона;
  • Монтаж оставшихся профилей;
  • Сгибание и установка торцевой полосы гипсокартона;
  • Малярные работы.
  • Разберем каждый этап в отдельности в виде инструкции с иллюстрациями и фото.

Подготовительные работы

Если дверная арка из гипсокартона устанавливается вместо старой двери, то дверь полностью демонтируем. Дверной проем очищаем от остатков дверной коробки и уплотнителя. Если во время демонтажа дверной проем пострадал, его нужно восстановить, произведя штукатурные работы. Дверная арка из гипсокартона должна устанавливаться в ровный, прочный дверной проем.

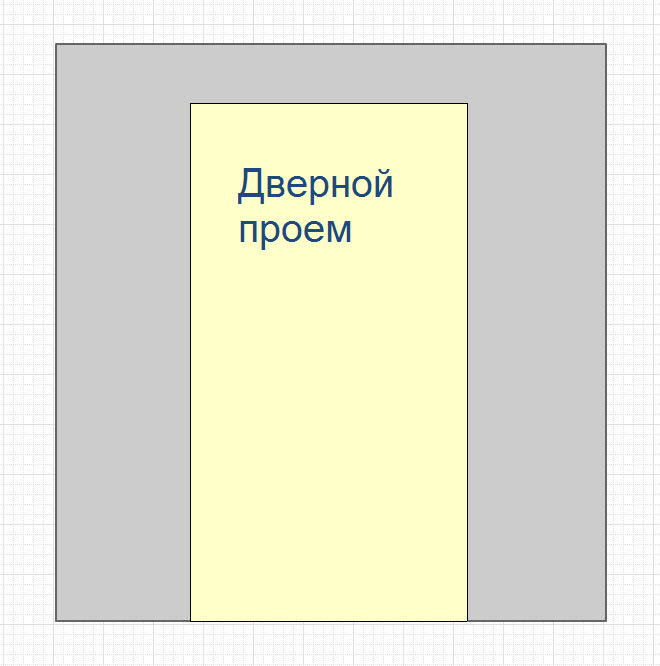

дверной проем для арки

Так как конструкция арки будет не широкой, то будем использовать именно эту технологию устройства дверной арки. Об устройстве высоких арок читать ТУТ, об устройстве длинных арок читать ТУТ.

Подготовьте стандартный набор инструмента для работы с гипсокартоном:

  • дрель,
  • шуруповерт,
  • ножницы по металлу,
  • пассатижи,
  • нож для резки гипсокартона,
  • рубанок обдирочный или шкурку наждачную.

Способы соединений профилей в конструкции арки

  • Металлические профили будем соединять саморезами металл-металл (тип LN) или просекателем.
  • Профили будем прикреплять к стенам дубель-гвоздями 6Х60 или пластиковыми дюбелями (d=6мм) с шурупами(50-60 мм).
  • Гипсокартон закрепляется саморезами гипсокартон-металл (типа TN).

Монтаж контура из направляющих профилей и гипсокартона

Каркас для дверной арки будет крепиться к торцевым стенкам проема. Начинать строить каркас арки будем с направляющих профилей по периметру проема. Для этих направляющих подойдут потолочный направляющий профиль для гипсокартона (ПНП 27/28 компании Кнауф или ППН 27/28 компании Гипрок).

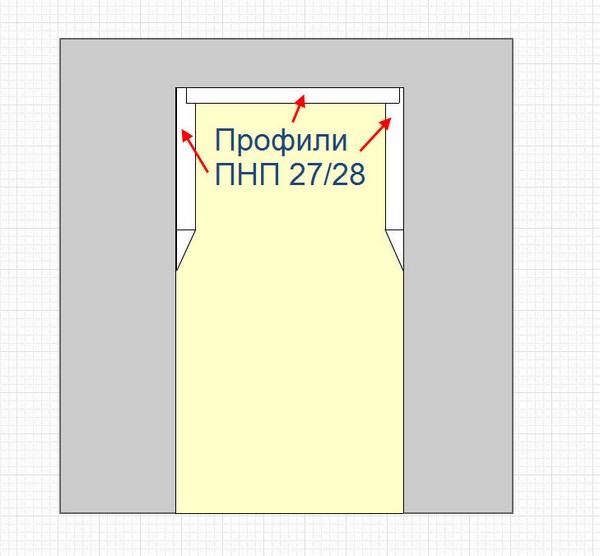

schema-dvernoy-arki-2

Крепится профиль к стене при помощи дюбель-гвоздей или пластиковых дюбелей с шурупами. На внешнюю сторону полку профилей нужно приклеить уплотнительную ленту Дихтунгсбанд. После закрепления профили должны образовать две параллельные П-образные конструкции. Концы профилей нужно подрезать под углом около 45 °. От плоскости основной стены проема, профили каркаса должны отступать на толщину гипсокартонной обшивки (один или два слоя).

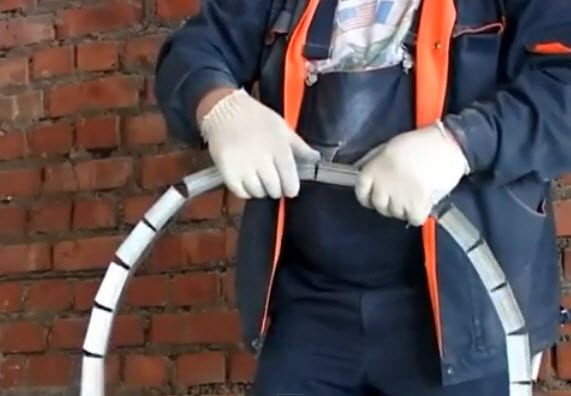

При желании можно сделать каждую П-образную конструкцию не из отдельных кусков профиля, а замкнутой из одного длинного профиля. Это усилит конструкцию дверной арки. Для этого разметьте места сгиба профиля, для получения П-образной конструкции. В этих местах сделайте в полках профиля V–образный вырез под углом около 60°. Теперь можно согнуть длинный профиль в букву (П), а в местах сгиба полки профиля соединить (смотрим рисунок). Если сделать V–образный вырез 90 °, то соединить согнутый профиль не получиться.

согнуть профиль под прямым углом

Технология монтажа дверной арки из гипсокартона

Крепление гипсокартона

  • Из исходного листа гипсокартона вырежьте образец гипсокартонного листа шириной равной ширине проема.
  • На вырезанном образце разметьте контур будущей арки. Разметка должна быть в виде полугкруга. Для проведения дуги разметки воспользуйтесь простым приспособлением из веревки, карандаша и шурпа. Сделайте из них строительный циркуль с длинной рычага равной радиусу арки.
  • После разметки вырежьте обе арочные гипсокартонные конструкции.

Не забывайте про лицевую сторону листа гипсокартона, она должна «смотреть» наружу.

Обе, вырезанные из листа ГК конструкции, должны иметь одинаковые дуговые кромки. Проверьте это, соединив обе вырезанной заготовки из гипсокартона.

Вырезанные заготовки закрепите к уже установленным в проеме ПН профилям каркаса. Закрепляйте гипсокартон саморезами гипсокартон-металл (тип TN). Расстояние между саморезами 150 мм, расстояние от самореза до края листа не менее 10 мм.

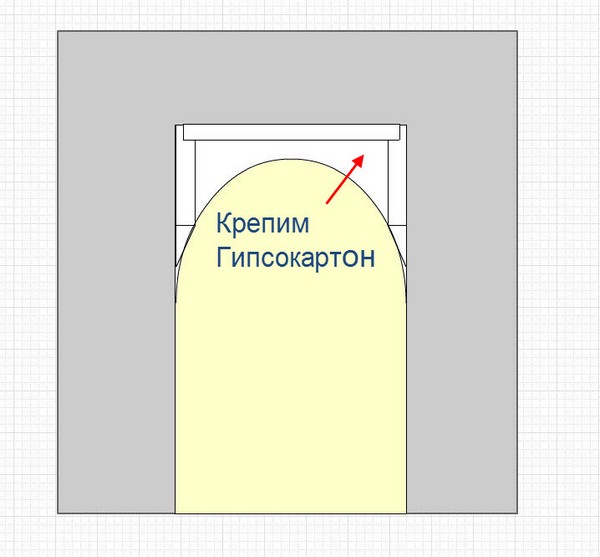

schema-dvernoy-arki-3

Гипсокартонные листы закреплены, приступаем к изгибанию металлических профилей для формирования дуги арки.

Монтаж профилей для кривой линии арки

Для профиля дуги арки также понадобиться потолочный направляющий профиль для гипсокартона (ПНП 27/28 компании Кнауф или ППН 27/28 компании Гипрок). Чтобы согнуть направляющий профиль нужно симметрично прорезать полки профиля на всю их ширину. Теперь профиль можно согнуть по нужной дуге. Концы профиля нужно подрезать под углом, чтобы они вставились в установленную конструкцию каркаса и образовали плавный переход от арки в торец проема.

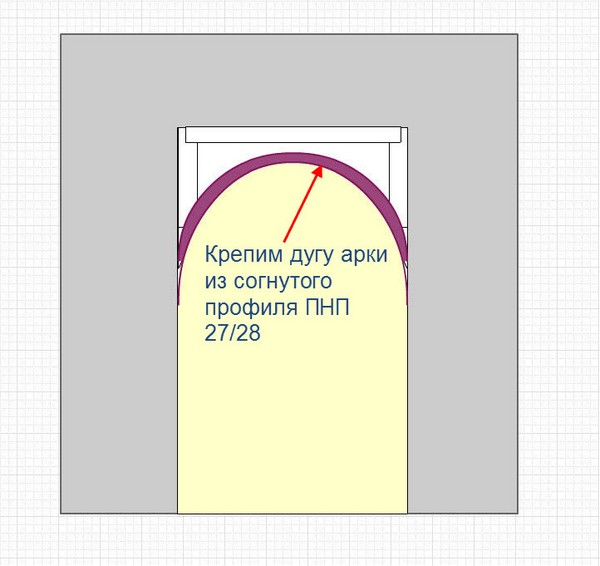

schema-dvernoy-arki-4

Прорезанный профиль нужно прикрепить по дуге к установленным листам гипсокартона. Крепить профиль нужно со стороны гипсокартона саморезами гипсокартон — металл длинной 32 мм. Соединения согнутого и прямого профилей каркаса делаются сверлящим самонарезающим шурупом TB длинной 32 мм.

Установка распоров внутрь каркаса

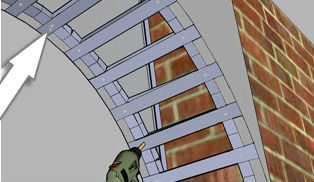

Для жесткости каркаса нужно установить внутрь конструкции распоры. Распоры можно сделать из профиля потолочного ПП 60/27 или профиля стоечного ПС 50/50. Поперечные профили должны быть длинной равной ширине каркаса арки. Стенки на краях поперечин нужно срезать на ширину согнутого профиля дуги. Подготовленные таким образом поперечные профили приворачиваются к согнутыми дугам саморезами металл-металл.

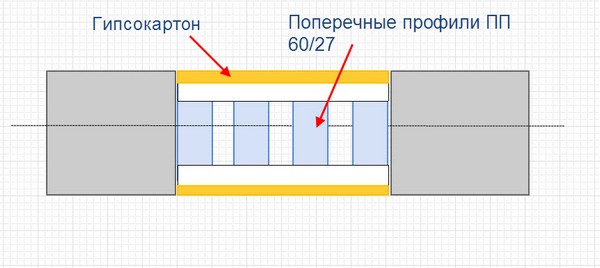

schema-dvernoy-arki-5

peremychki

перемычки из профиля для арки из гипсокартона

Согнуть и установить торцевую полосу гипсокартона

Длинна торцевой полосы, должна быть чуть больше длинны дуги арки. Это нужно для того, чтобы после установки торцевой полосы можно было подрезать ее концы и сделать плавный переход от гипсокартона в торцовые стенки проема. Чтобы согнуть заранее вырезанную полосу гипсокартона на торец арки воспользуемся сухим способом поперечных разрезов.

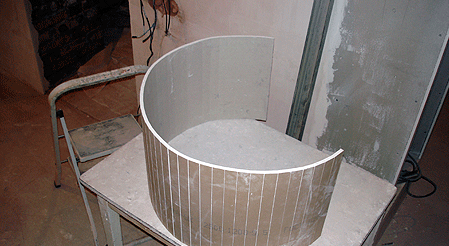

gnem-gipsokarton

С растягивающей (внутренней) стороны гипсокартона нужно сделать поперечные разрезы через каждые 5-7 см на 2/3 толщины сердечника гипсокартона. После разрезов полосу гипсокартона легко прикрепить к дуге каркаса арки. Прикреплять нужно с середины арки двигаясь к краям. Саморезы гипсокартон-металл вворачиваются в каждую участок полосы между прорезами. Выступающий гипсокартон срезается ножом или ножовкой. Дверная арка из гипсокартона сделана, остались малярные работы.

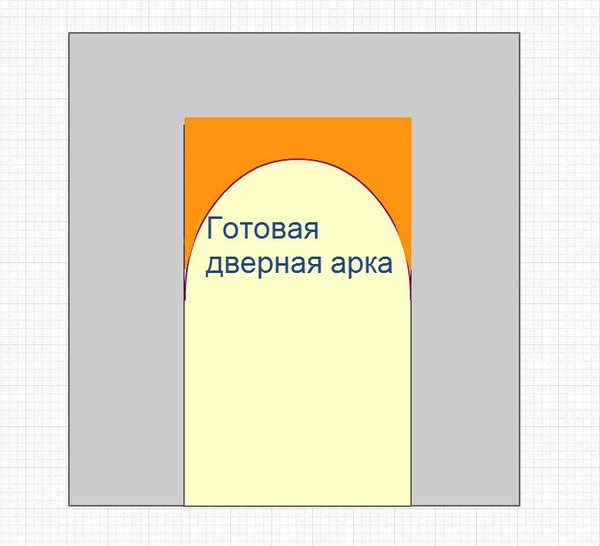

schema-dvernoy-arki-6
