Арка из гипсокартона, три варианта конструкций



Виды арок из гипсокартона

Как элемент декоративного оформления интерьера, арка из гипсокартона применяется часто. Причин в этом несколько. Этот и сглаживание углов конструкции, и освобождение пространства комнат, за счет снятия дверей, и просто красивый внешний вид арки.

Одним из материалов, который может помочь сделать арку это гиспокартон. Благодаря своей пластичности, листы гипсокартона хорошо гнутся, а технологии соединения профилей для конструкций из гипсокартона, позволяют сделать арки любых радиусов и форм. Дальше я покажу три приема как сделать арку из гиспокартона, по стандартным технологиям, без «самоделок».

Для начала продуктивной работы, посмотрим на фото.

arka gipsokartona knauf compressed 1

Оно характерно использованием понятия арка из гипсокартона сразу в трех конструкциях:

  1. Арка в дверном проеме двухсторонняя (1);
  2. Арка в дверном проеме односторонняя (2);
  3. Узкая арка в нише (3).

Материал для арок из гиспокартона

Для арок и арочных конструкций из гипсокартона применяется следующий материал:

profili dlya arki compressed 1

kreplenija gipsokartona 1

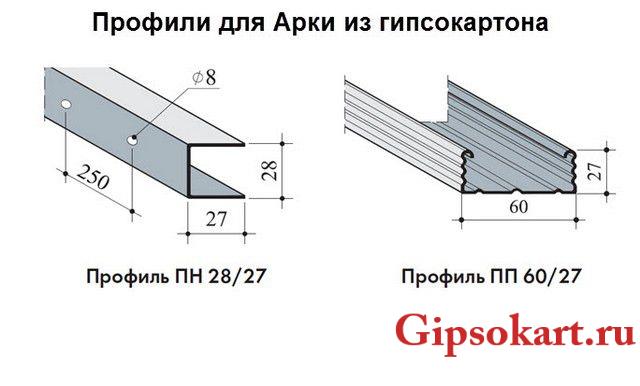

  • Профиль потолочный ПП 60/27;
  • Профиль направляющий ПН 28/27;

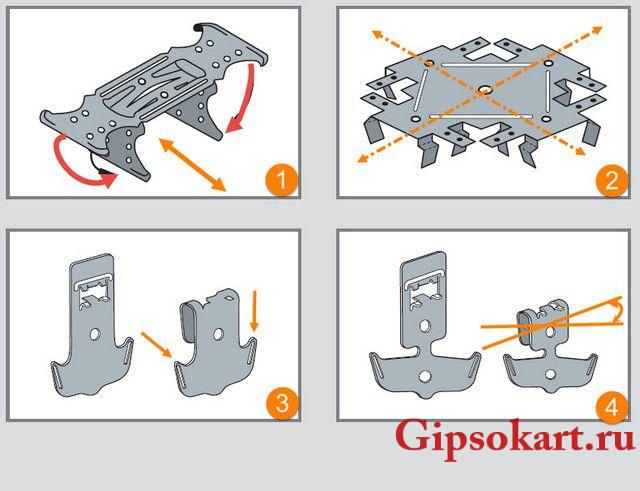

  • Двухуровневые крепления для профилей (1,2);
  • Крепления на подвесах (3;4).

Общие принципы монтажа арки из гипсократона

Для формулирования общих принципов, формирования гипсокартонной арки, возьмем наиболее популярные технологии компании Кнауф. Естественно, технологии Кнауф основываются на ассортимент их продукции и к ним привязаны.

Радиус арки

Самый сложный элемент арки это криволинейная поверхность. Нужно изогнуть не только лист гипсократона, но и сделать криволинейный каркас. О каркасе, чуть ниже, здесь о радиусе изгиба гипсокартона.

Есть два способа согнуть гипсокартон: сухой и мокрый способы (читать отдельную статью: Как согнуть гипсокартон);

Радиус, на который можно согнуть гипсокартон сухим способом, зависит от толщины листа. Толще лист гипсокартона, больше радиус. В таблице видим эти радиусы.

radius izgiba gipsokartona compressed 1

Как видите, минимальный радиус сухого изгиба гипсокартона это 1000 мм, для этого нужен лист толщиной 6,5 мм. Это значит, что гипсокартон согнутый сухим способом, можно использовать только

  • для сводчатого потолка,
  • для арочного потолка из гипсокартона,
  • для широкой арочной ниши,
  • для арки в дверном проеме шире 1200 мм.

Сделать арку в двери до 900 мм и арку в проеме 300 – 500мм, или арку в узкой нише 100 – 400 мм не получится.

Арки из гипсокартона диаметром 300 – 500 мм

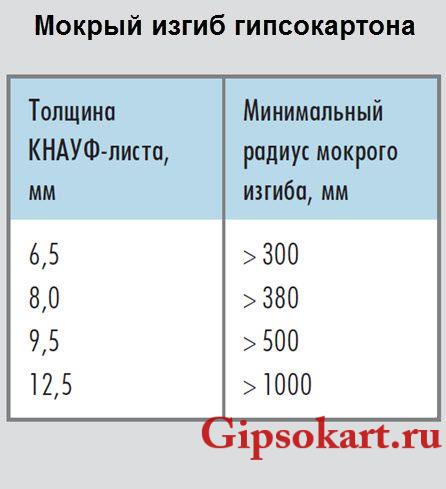

Для создания узких арок и арок в узких проемах и нишах, применяется технология мокрого изгиба. Как видим из таблицы, минимальный радиус арки, а он зависит от минимального радиуса изгиба листа гипсокартона, равен 300 мм. Это позволяет сделать такую конструкцию арки.

mokryj izgib gk compressed 1

На фото мы видим, схему устройства арки 300-500 мм в единой гипсокартонной конструкции.

arka iz gipsokartona compressed 1

Однако такая конструкция легко переносится в узкий проем, до 500 мм шириной.

arka iz gipsokartona v dveri compressed 1

Арка из гипсокартона с радиусом изгиба от 500 мм

Подробно о такой арке, я рассказал в статье «Как сделать арочный потолок», здесь кратко.

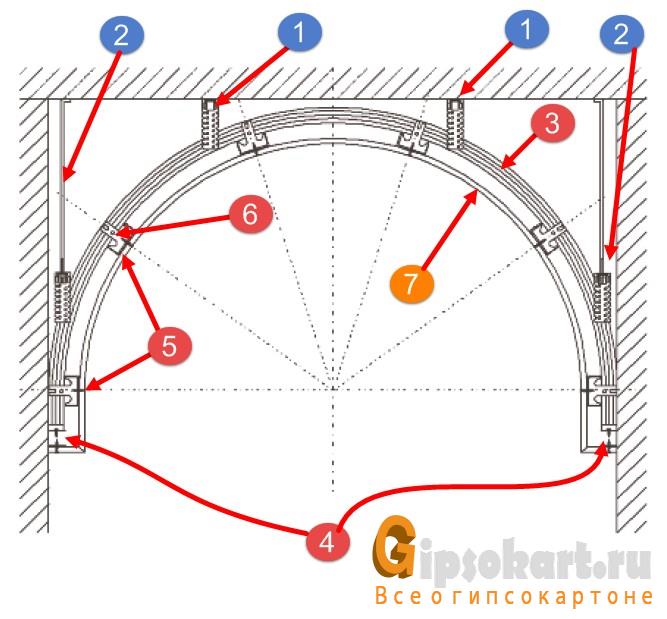

Конструкция арки с радиусом изгиба от 500 мм, делается в стандартном дверном проеме, 600-1200 мм. Конструкция арки показана на рисунке.

arochnyj potolok foto3

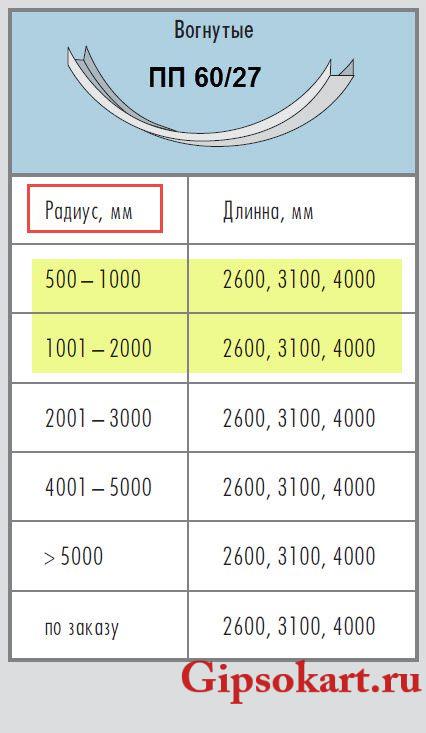

Как видите, «недостаток» такой конструкции это дефицит стандартных гнутых профилей. Они выпускаются производителем, даже в двух варианта: согнутые внутрь и согнутые наружу. Однако их можно заменить.

vognutyj profil compressed 1 vypuklyj profil compressed 1

Чтобы изогнуть профиль самостоятельно, в полках профиля ПП 60/27 делаются разрезы, благодаря которым профиль можно изогнуть по нужному диаметру.

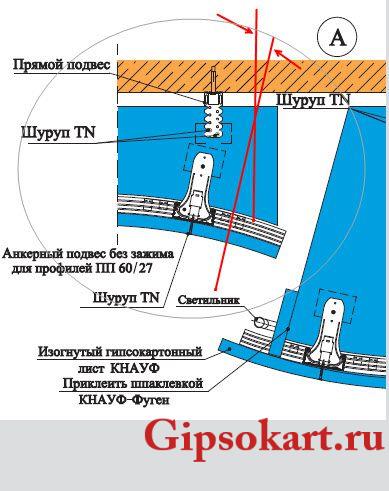

Закрепить согнутый профиль, можно, не только, как показано на рисунке выше, можно сделать так: kreplenie profilja pod uglom 1 compressed 1

В конструкции крепления участвуют: прямой подвес, анкерный зажим и два профиля ПП 60/27, один из которых согнут. Обратите внимание, что крепление согнутого профиля к прямому подвесу, производится шурупами TN со смещением по перфорации.

Арки и ниши с радиусом 100 – 400 мм

Для изготовления таких арок и полукруглых ниш, применяется технология фрезования листа гипсокартона. На тыльной стороне лист, фрезой делаются прямые вырезы. Шаг вырезов зависит от разгиба изгиба. По месту делается конструкция для крепления согнутого листа.

Профили гипсокартона соединяются самыми замысловатыми способами. Для этого есть все возможности от разнообразных стандартных соединителей, до самостоятельных конструкций типа «крои и соединяй».

Лист с пропилами укладывается в заранее сделанный шаблон, и сделанные пазы заполняются прочной гипсовой  шпаклевкой (например, кнауф фугенфюлер), После застывания шпаклевки получаем готовую конструкцию арки малого диаметра.

nisha polukrug compressed 1

Чтобы прочно закрепить согнутый гипсокартон в конструкции, под гиспокартон подкладывают полоски металла.

arka iz gipsokartona 100 400mm 1 compressed 1

arka iz gipsokartona 100 400mm compressed 1
