Разметка одноуровневого подвесного потолка из гипсокартона



Вступление

Подвесной потолок из гипсокартона можно отнести к технологически сложной строительной конструкции. Конструкция потолка собирается по определенным нормативным размерам, соблюдение которых обеспечивает его надежность и долгую эксплуатацию. В этой статье подробно рассмотрим, как правильно делается разметка одноуровневого подвесного потолка из гипсокартона.

Разметка потолка зависит от выбранной конструкции

Под разметкой потолка мы понимаем, нанесение на базовый потолок линий монтажа профилей, мест крепления подвесов и линий установки профилей на примыкающих стенах. Для удобства разметка потолка из гипсокартона производится двумя работниками.

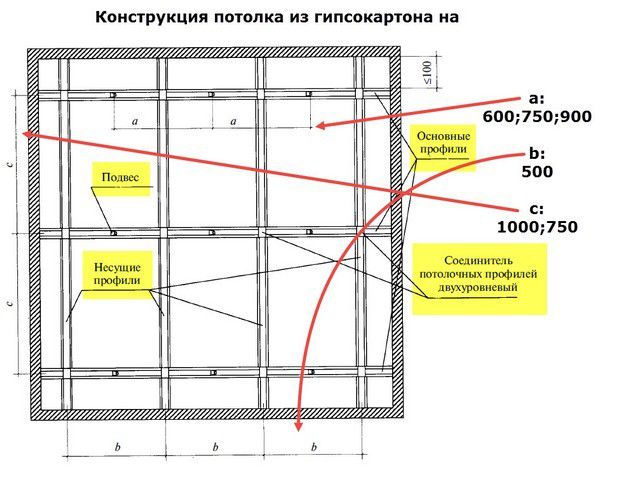

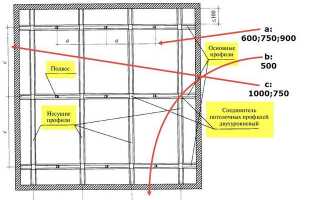

Для начала определяемся с конструкцией будущего подвесного потолка. В зависимости от выбранной конструкции потолка, мы получаем технологические размеры креплений основных и несущих профилей потолка, а также расстояния между креплений подвесов. На рисунке, для примера, взята конструкция подвесного потолка на двухуровневых подвесах.

razmetka podvesnogo potolka gipsokarton 2

На рисунке вы видите, схему технологических расстояний:

  • Между несущими профилями (b). На несущие профили крепится гипсокартон;
  • Между основными профилями (c);
  • Между подвесами (a). Подвесы держат основные профили каркаса.

Чем тяжелее потолок, тем меньше расстояния между профилями и подвесами.

На рисунке расстояния a и c имеют три значения.

  • Расстояние 1 (a:b:c – 900:500:1000;) — для потолка в один лист гипсокартона с толщиной 9,5-12,5 мм;
  • Расстояние 2(a:b:c – 750:500:1000) – для обшивки потолка толщиной от 12,5 до 25 мм;
  • Расстояние 3 (a:b:c – 600:500:750) – для толщины обшивки более 25 мм.

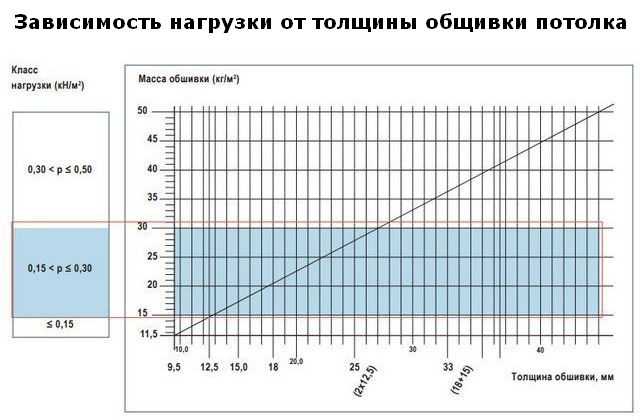

razmetka podvesnogo potolka gipsokarton 3

Для жилых помещений разумный выбор, потолок с обшивкой в один слой (12.5мм) или два слоя (9,5 мм). Такая нагрузка соответствует расстоянию между направляющими типа 2 (a:b:c – 750:500:1000). То есть для комнат жилогго помещения делаем следующую разметку:

  • Расстояние между основными профилями (c): 1000 мм+;
  • Расстояние между несущими профилями (b): 500мм;
  • Расстояние между подвесами (a): 750мм.

Под расстоянием между профилями принимается расстояние между их серединами, так называемое, межосевое расстояние.

Расстояния между подвесами не зависит от их конструкции. Например, если расстояние от базового до подвесного потолка делается минимальным, то вместо подвесов на тягах применяются прямые подвесы. Расстояния между любыми подвесами не меняются от их конструкции.

Разметка для подвесного потолка

Определившись с конструкцией подвесного потолка из гипсокартона мы знаем требуемые межосевые расстояния и расстояния между креплениями подвесов. Переходим к разметке. Для разметки используем строительный уровень, желательно лазерный, или водяной уровень для разметки стен.

  • По периметру комнаты делается горизонтальная разметка для крепления направляющего потолочного профиля ПНП. Разметка делается строго по уровню и пройдя весь периметр комнаты, линия должна замкнуться;

razmetka podvesnogo potolka gipsokarton 1

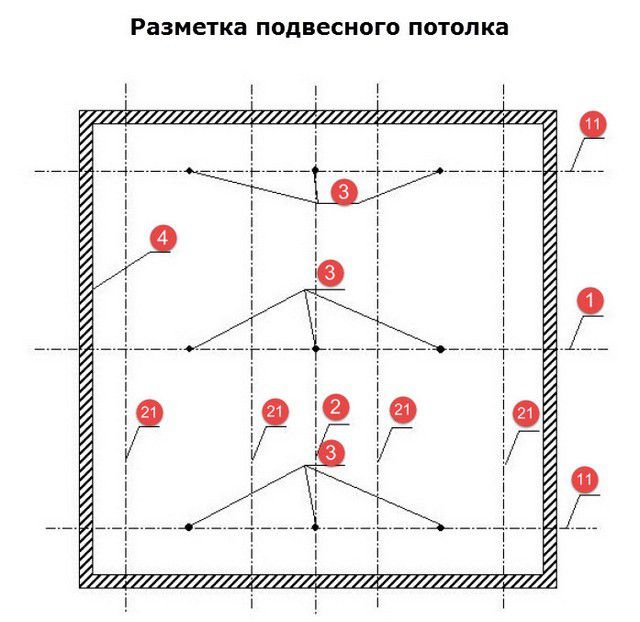

На потолке наносятся сначала линии монтажа основных профилей (рисунок ниже). Перпендикулярно им линии крепления несущих профилей. Завершаем разметку нанесением точек крепления подвесов. Они будут располагаться на линиях разметки основных профилей, с расстояниями по параметрам выше.

razmetka podvesnogo potolka gipsokarton 5

Рисунок:

  • 1,2 – Центральные взаимно перпендикулярные оси
  • 11 – Разметка основных профилей
  • 21 – Разметка несущих профилей
  • 3- Разметка подвесов
  • 4- Горизонтальная разметка на примыкающих стенах для профиля ПНП

Инструмент для разметки

  • Разметка наносится строительным маркером, он не осыпается при сверлении потолка;

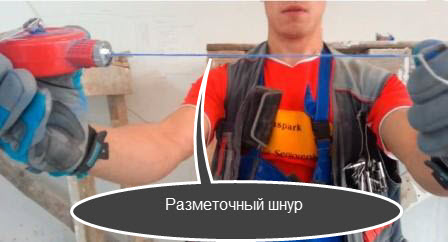

  • Для нанесения горизонтальных линий используется, так называемый разметочный шнурок. Он покрыт красящим порошком и наносит прямые ровные линии разметки.

razmetka podvesnogo potolka gipsokarton 6
