Толщина пазогребневой плиты

Вступление

Толщина пазогребневой плиты очередной параметр этого удобного строительного материала, необходимый для расчёта конструкций, возводимых из ПГП.

Зачем нужна толщина пазогребневой плиты?

Напомню, что пазогребневая плита (ПГП) это строительный материал на основе гипса, предназначенный для строительства несущих стен и перегородок в жилых и общественных зданиях, с нормальной и повышенной влажностью.

Вес пазогребневой плиты позволяет использовать их практически в любых помещениях, без особой оглядки на перекрытия здания.

На самом деле, НЕТ строительных норм и правил нормирующих непосредственно толщину стен и перегородок в зданиях. Есть норматив СНиП 23-03-2003 «Защита от шума», где нормируется звукоизоляция перегородок и стен. Именно по нормам звукоизоляции рассчитывается толщина перегородок.

Согласно таблицы 2, в указанном СНиП, индексы изоляции шума перегородками (стенами) должны быть:

  • Для межкомнатных перегородок 42 дБ;
  • Перегородки между санузлом и комнатами 47 дБ;
  • Внутренние отделяющие стены квартиры 52 дБ.

Для информации приведу индексы звукоизоляции  перегородок из таких материалов:

  • Пенобетон (400,800) 100 мм – 37/41 дБ;
  • 80 мм Гипсолит — 41 дБ;
  • Кирпичи 120 мм — 46 дБ;

Двуслойные перегородки из ГКЛ с минеральной ватой:

  • Если каркас из профиля 50 мм — 50 дБ.
  • Для профиля 75 мм — 52 дБ.
  • Металлический профиль 100 мм — 55 дБ.

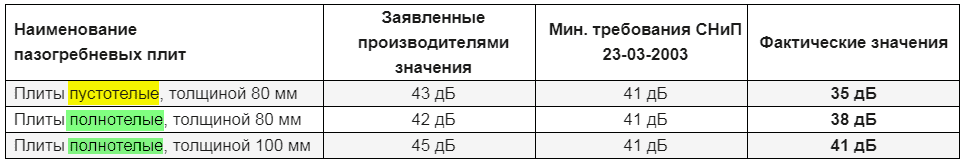

Здесь самое время сказать про звукоизоляцию ПГП. Я это сделаю подробно в следующей статье, здесь замечу, что заявленные производителями индексы звукоизоляции ПГП лежат  в нормативных пределах. Однако по факту эти индексы меньше.

tolzhhina PGP photo 3

Толщина пазогребневой плиты ПГП

Пора вернуться к теме статьи, а именно толщине пазогребневых плит. Они стандартны для всех производителей ПГП. Толщина пазогребневых плит составляет 80 или 100 мм.

tolzhhina PGP photo 2

tolzhhina PGP photo 1

Конструкции перегородок и толщина плит

Просматривается простая цепочка расчёта перегородки. Есть норматив по звукоизоляции перегородок. Есть параметры звукоизоляции ПГП. Чтобы звукоизоляция перегородки соответствовала нормативу, необходимо увеличивать её толщину или использовать в конструкции перегородки звукопоглощающие материалы. Например,

  • Перегородка из ПГП 100 мм, имеет индекс звукоизоляции 41 дБ.
  • Перегородка из плит ПГП 80 мм в два слоя с воздушным зазором 40 мм: от 50 дБ.
  • Тоже с прослойкой из минваты: 55 дБ.

Все двухслойные перегородки ПГП собираются только из плит ПГП толщиной 80 мм.

Вывод

В статье рассмотрена стандартная толщина пазогребневых плит. Нужны эти толщины для расчета толщины перегородок  по нормативной звукоизоляции. Пригодятся толщина для расчёта размеров помещений и дверных проемов.

Видео монтаж ПГП перегородки
