Соединение пазогребневых плит в углах перегородок



О пазогребневой плите

Пазогребневая плита ПГП, используется для планировки жилых и нежилых помещений на любой стадии строительства, а именно:

  • В новостройках для разделения квартиры на комнаты;
  • В обжитых домах, для устройства дополнительных перегородок.
  • При устройстве перегородки из гипсовой пазогребневой плиты от стены до стены, перегородка крепится к стенам и ограждающим конструкциям не только на монтажный клей, но и на специальные уголки. Об этом читать Особенности монтажа пазогребневой плиты.

Сам монтаж рядов плит происходит со смещением рядов на расстояние не менее 1/3 длины плиты. Это обеспечивает прочность перегородки.

Кроме этого прочность перегородки дополняет технологический шип-паз, имеющийся на плите. Напомню, плиты ПГП могут монтироваться, как шипом вниз, так и шипом вверх. Рекомендован, но не обязателен, монтаж шипом вниз-пазом вверх. При этом шип плит нижнего ряда срезается.

Но кроме прямых перегородок, от стены до стены, могут потребоваться перегородки Т-образные, перегородки с углом, сложные перегородки и перегородки ломаной конструкции. О них и поговорим.

Соединение пазогребневых плит в углах на стыке плит

Если нужно соединить плиты ПГП углом в 90°, то производится порядная связка плит в углу (фото 8 и 9). Это обеспечивает надежное соединение по всей высоте перегородки. Напомню, по технологии высота перегородки ПГП не должна быть больше 3600 мм.

styki plit PGP v uglah 7

Т-образная перегородка из пазогребневой плиты

Общий принцип стыковки плит в Т-образной перегородке, это обязательное укрепление плит в узлах (углах) перегородки. В технологии монтажа пазогребневых плит, можно найти два варианта укрепление узлов Т-образной перегородки:

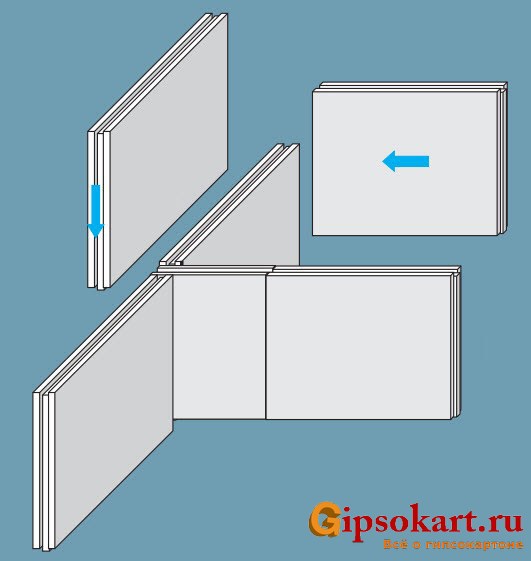

Вариант 1. Укрепление узлов перегородки замковыми соединениями плит.

В этом варианте, один ряд плит, в Т-образном узле, состоит из трех плит, следующий ряд состоит из двух плит, следующий опять из трех плит.

styki plit PGP v uglah 1

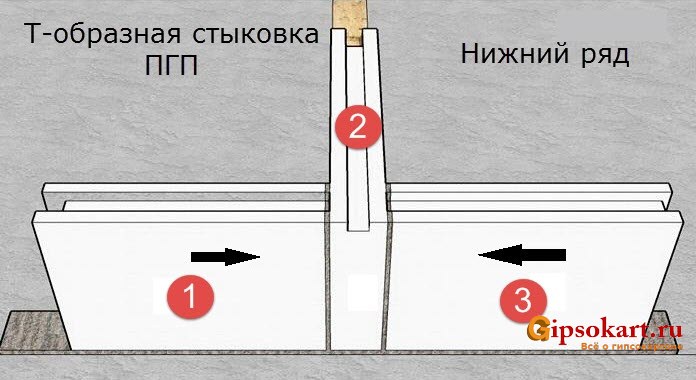

Этот вариант рекомендован для прочной Т-образной перегородки. Здесь нужно обратить внимание на следующее. Во всех инструкциях и пособиях по монтажу, нижний ряд делается с разрывом длинной стены, как на фото. Это разбивает длинную стену из ПГП на мелкие участки, укрепляя общую конструкцию перегородок.

styki plit PGP v uglah 6

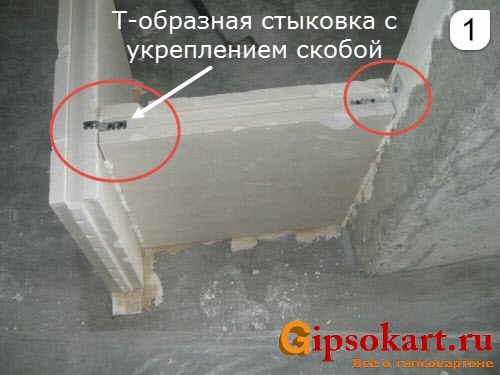

Вариант 2. Укрепление Т-образного угла при помощи монтажных скоб.

В этом варианте, сначала полностью монтируется одна перегородка. К ней пристраивается перпендикулярная (Т-образная) перегородка и она прикрепляется к готовой перегородке монтажными скобами. Это вариант, аналогичен обыкновенной установки перегородки между стенами.

styki plit PGP v uglah 3

styki plit PGP v uglah 4

Крестовое соединение плит ПГП

Крестовые соединения плит ПГП закрепляются смещением плит в этих крестовых соединениях. Нужно так разметить перегородку, чтобы нижний ряд крестового соединения перегородок ПГП, был неразрывным.

Подпил замков в углах соединений плит ПГП

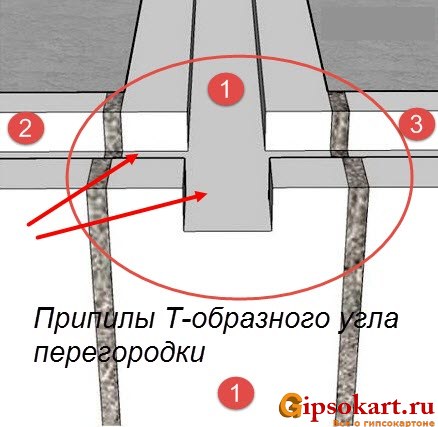

Рассматриваем монтаж перегородок пазом вверх. Если посмотреть стыковки плит ПГП в углах, то увидим, что начиная со второго ряда, паз первого ряда (в углу) будет упираться в гребень верхнего ряда. Здесь правило простое, подпиливаем паз, гребень не пилим.

styki plit PGP v uglah 8

styki plit PGP v uglah 5
