Каркас под гипсокартон из дерева



Вступление

Технология работы с гипсокартоном предполагает изготовление каркаса под гипсокартон не только из металлического профиля, но и из дерева. Вернее деревянного бруса. Каркас под гипсокартон из дерева в этой статье.

Зачем использовать дерево вместо профиля

В технологических картах Кнауф нет точного обоснования, почему и где нужно использовать брус вместо профиля. Однако логика изложения дает право утверждать — каркас под гипсокартон из дерева нужно делать в деревянных домах или домах, где все внутренние конструкции сделаны из дерева. Хотя нет никаких запретов, сделать каркас из дерева в каменном или бетонном доме.

karkas iz dereva Knauf 1

karkas iz dereva Knauf 2

Качество бруса для каркаса

В конструкции деревянного каркаса под гипсокартон бруски называются вертикальные стойки и горизонтальные направляющие. В конструкции должны использоваться бруски, изготовленные из древесины хвойных пород по ГОСТ 8486-86. Весь брус для каркаса нужно обработать антипиреном (огнезащита) и антисептиком (биозащита).

Важно, чтобы влажность брусков каркаса не превышала 12% (воздушно сухие, искусственно высушенные).

Размеры

Направляющие бруски должны иметь размер 60 на 40 мм, стоечные бруски – 60 на 50 мм.

Особенности конструкции каркаса из бруса

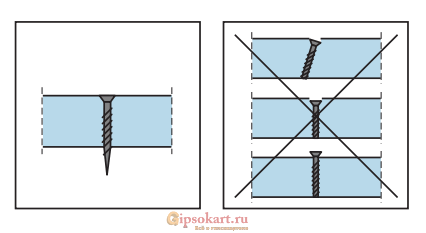

Для крепления ГК листов к каркасу из бруса используются шурупы типа TN с широкой резьбой. Минимальная длина шурупа должна быть, как сумма толщин прикручиваемых листов плюс 20 мм. Например, для двухслойной обшивки длина шурупа TN должна быть не менее 12,5+12,5+20 мм= 45 мм.

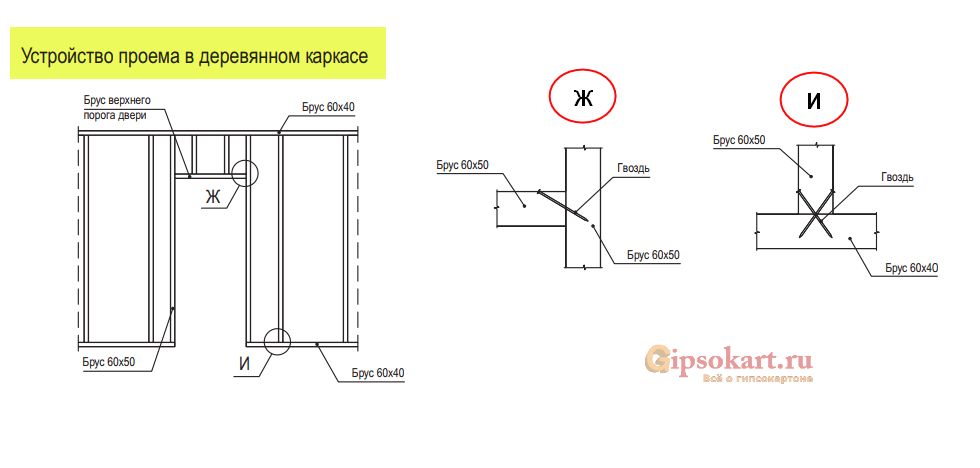

Соединение бруса в каркасе

  • Стойки и направляющие крепятся к конструкциям деревянного дома гвоздями (можно шурупами).
  • К каменным конструкциям дюбелями и шурупами.
  • Стойки устанавливаются на направляющие и крепятся гвоздями (шурупами).

karkas iz dereva 5

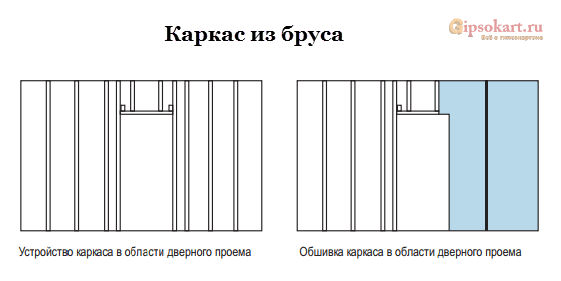

Схема каркаса

karkas iz dereva 2

  • Направляющие бруски крепятся к полу и потолку шурупами с шагом 1 метр, но не менее 3-х креплений на брусок.
  • Стоечные бруски устанавливаются между направляющими с шагом не более 60 см.
  • В перегородках, которые будут облицовываться плиткой, шаг между стойками не должен быть более 40 см, а количество слоёв гипсокартона должно быть не менее двух.
  • При креплении гипсокартона вертикальные стыки листов должны попадать на стоечные профили.

Важно, стыки первого слоя двух сторон перегородки не должны совпадать.

  • При облицовке в два (три) слоя, вертикальные и горизонтальные швы всех слоёв не должны совпадать, то есть должны быть смещены.
  • При однослойной облицовке, под горизонтальные стыки листов, нужно сделать подкладку из бруса. По технологии (!) этот брус-подкладка не должен крепиться к вертикальным стойкам.

karkas iz dereva 3

karkas iz dereva 4

Перегородки С 121 и С 122

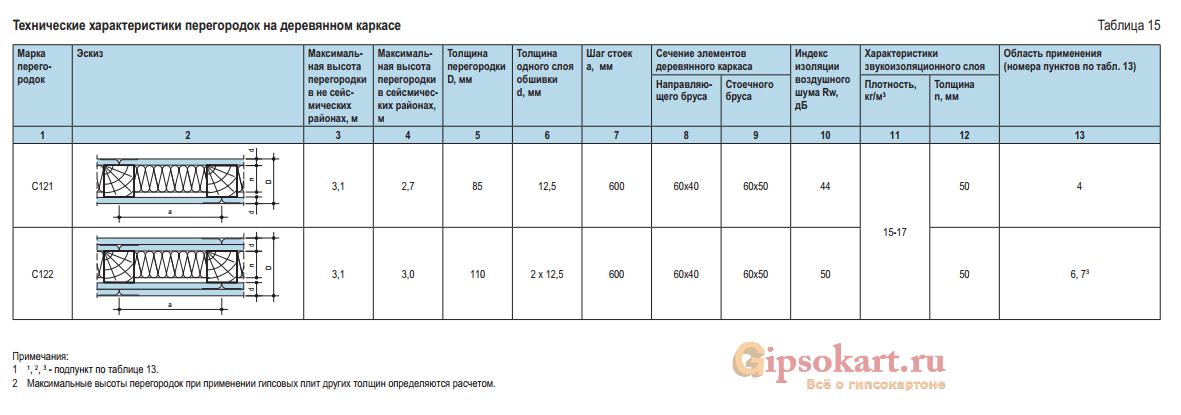

По картам Кнауф перегородки на деревянном брусе маркируются, как С 121 (один слой) и С 122 (два слоя). Все характеристики перегородок, где каркас под гипсокартон из дерева смотрим в таблице.

karkas iz dereva 1

  • Максимальная высота 3100 мм;
  • Толщина 85/10 мм;
  • Обшивка листами ГСП-А толщиной 12,5 мм или 2×12,5 мм;
  • Шаг стойки 600 мм, под плитку 400 мм;
  • Толщина звукоизоляции 50 мм, с плотностью 15-17 кг на куб.

Вывод

Каркас под гипсокартон из дерева не выдумка строителей. Эта технология описана в технологических картах производителей, правда, не так подробно, как каркасы на профилях.
