Дюбеля ПГП плит и блоков

Вступление

Плотность пазогребневых плит и блоков значительно ниже плотности железобетона. Как следствие ПГП легче по весу и очень легко сверлятся. Однако невысокая плотность и легкое сверление предъявляют к крепежу для ПГП особые требования.

Невысокая плотность

Для начала стоит отметить, что невысокая плотность ПГП это не недостаток, а достоинство этого строительного материала. Из–за невысокой плотности, у ПГП высокие показатели по теплоизоляции. 80 мм плита по теплоизоляции соответствует 400 мм стене из бетона.

Со звукоизоляцией ПГП ситуация не так однозначна, но соответствует нормативным требованиям.

Однако ПГП плиты из-за невысокой плотности хрупкие. Хрупкость плиты и её невысокая плотность, становится понятна, когда при монтаже вы начнёте плиты пилить. Пилятся они легче дерева.

Всё это подводит нас к выводу, что для навешивания на перегородки из ПГП предметов интерьера и бытовой техники, например, телевизора, потребуется специальные дюбеля ПГП и специальный крепеж.

Дюбеля ПГП плит

Классическими крепежами для строительных материалов отличных от дерева является пара дюбель и шуруп. Дюбель закрепляется в конструкции, как база, а шуруп, вворачиваясь (забиваясь) в дюбель, распирает его, благодаря чему вся конструкция прочно закрепляется в основании.

Стоит отметить, что по нагрузке на крепёж дюбель+шуруп можно навесить не очень тяжелые предметы. Так максимальная нагрузка на дюбель из пластика может быть 95 кг (в среднем 50-60 кг), а максимальная поперечная нагрузка на металлический анкер 200-250 кг. (смотри таблицу ниже)

Для особо тяжелого крепления на стены из ПГП используют сквозные крепления с распорной площадкой на противоположенной стороне плиты, а также анкерные крепления.

Посмотрим на дюбеля ПГП плит боле подробно. И начнём с универсальной классики дюбель фишер для пгп.

Дюбеля Фишер

fischer fix 1

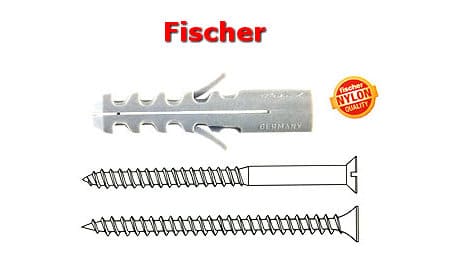

Правильное название этого нейлонового дюбеля «S Fischer». Отличительные особенности этого дюбеля в сером цвете, прямом крае и наличие характерных усиков для усиления распора.

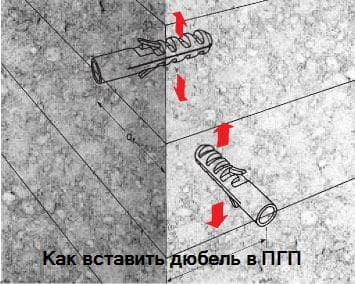

Усики дюбеля крайне важны. Более того при установке этого дюбеля в отверстие нужно соблюдать расположение усиков. Они должны быть расположены параллельно углу (кромке) конструкции.

fischer fix 2

Такое расположение усиков позволит обеспечить вертикальное направление распора дюбеля, что улучшит прочность крепления.

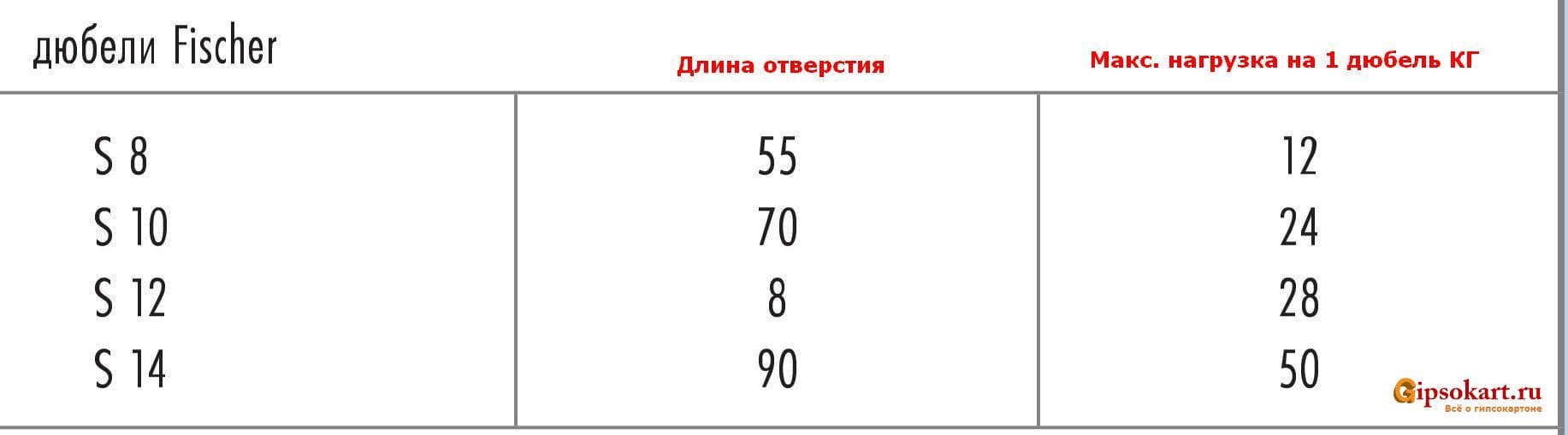

По таблице ниже, на дюбель ПГП Фишер, диаметром 10 мм, при засверливании на 70 мм, можно навесить 24 кг веса. Отличный вариант для установки телевизора на стену ПГП.

Таблица максимальных нагрузок.

fischer fix nagruzka

Дюбеля Упат

Правильно название этого дюбеля UPAT U. Он тоже сделан из нейлона, но с более выраженными усиками и зацепами.

UPAT U

Благодаря этому на него можно навесить более тяжелые веса. Так дюбель UPAT U диаметром 10 мм, длиной 65 мм сможет выдержать вес 30 кг.

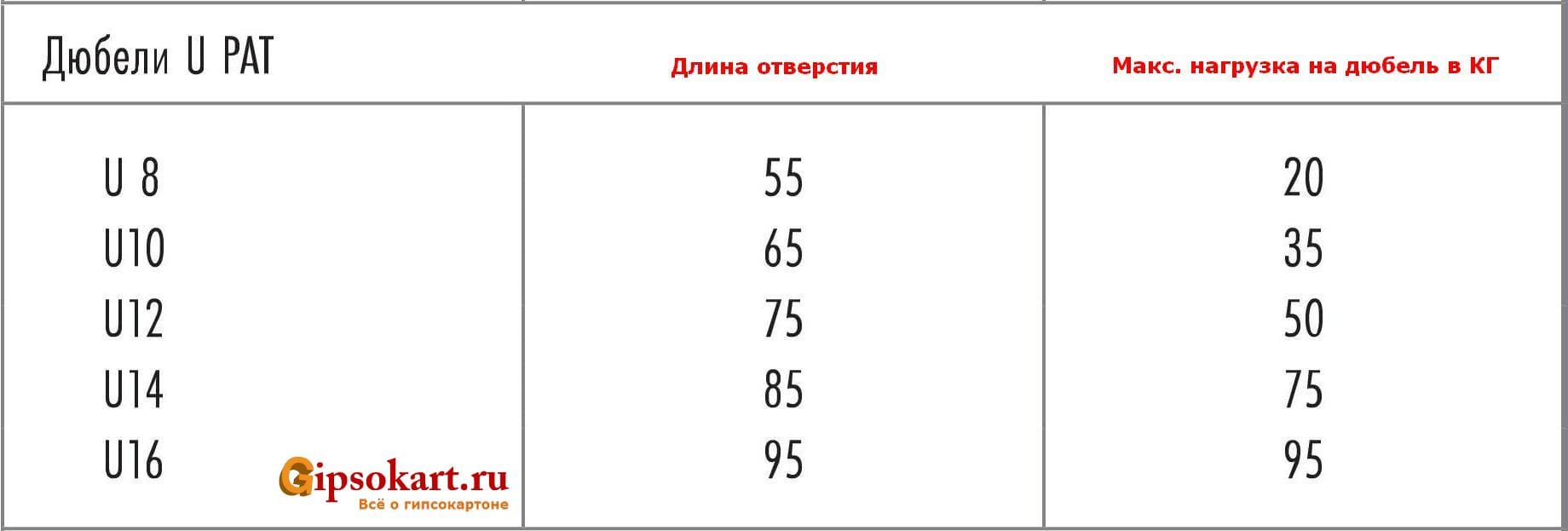

Таблица максимальных нагрузок.

U pat nagruzka

Дюбеля TOX

В крепёжном ассортименте компании TOX рекомендованы три типа дюбелей:

— Универсальный дюбель TOX TFS, он скручивается при завертывании шурупа. Может использоваться, как дюбель для гипсокартона;

TOX tetrafik TFS

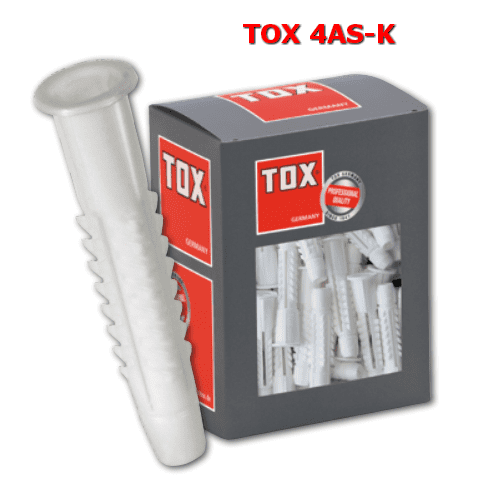

– Дюбеля 4AS;

TOX 4AS K

– TOX TRI.

TOX TRI foto

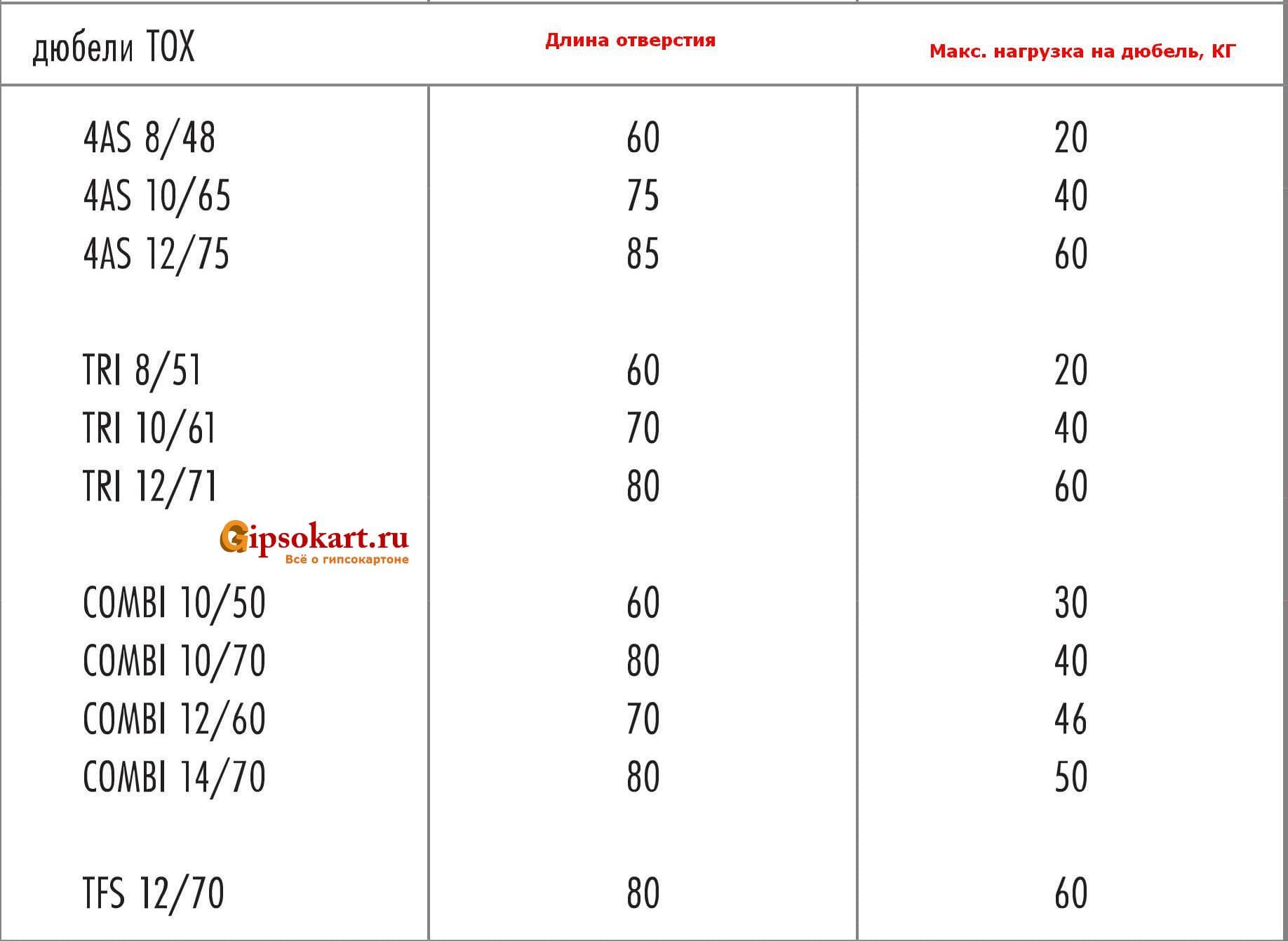

Таблица максимальных нагрузок дюбелей TOX.

TOX nagruzka

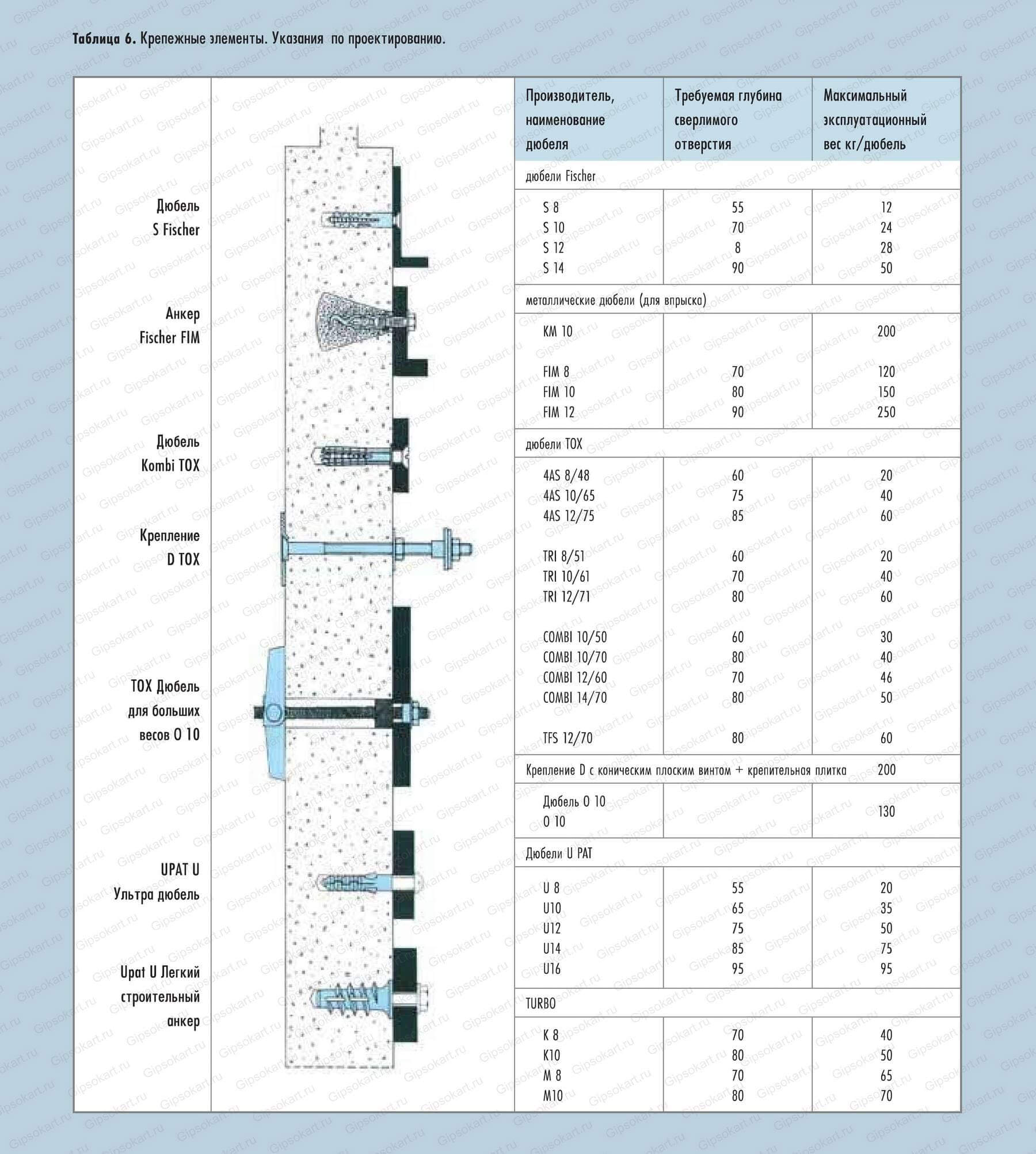

Общая таблица рекомендованного крепежа компанией Кнауф

В рабочем альбоме Кнауф «Монтаж плит ПГП» есть примерная таблица рекомендованных дюбелей и анкеров. Вот она в большом формате. На ней отлично видны максимальные нагрузки на каждый тип крепежа.

 Общая таблица рекомендованного крепежа компанией Кнауф

Вывод

Как видите, дюбеля ПГП плит достаточно стандартны. Они распорные, сделаны преимущественно из нейлона, имеют усики для усиления распора. Это позволяет заявить, что кроме дюбелей рекомендованных компанией Кнауф в их технологических картах, для ПГП подойдут аналогичные дюбеля других компаний. Например, такие.

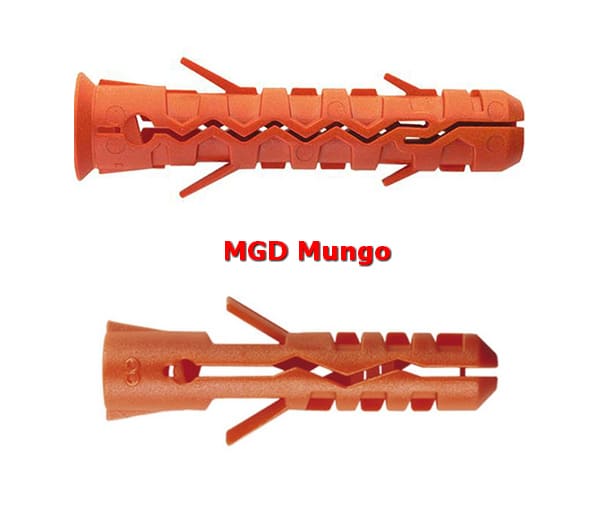

MGD Mungo
