Сменяемая электропроводка в гипсокартоне



Об электропроводке и гипсокартоне

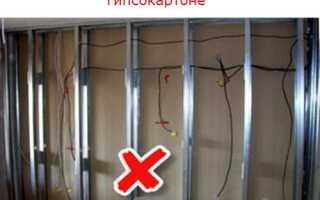

Конструкции из гипсокартона, а именно потолок, облицовка стен и перегородки на каркасе, подвесные потолки являются прекрасным местом для монтажа скрытой электропроводки. Электропроводка под гипсокартоном, достаточно просто монтируется, работы по монтажу практически на дают строительного мусора, проводка не видна (скрыта), а металлический профиль гипсокартона имеет специальные технологические отверстия для инженерных коммуникаций, что значительно упрощает монтаж.

gipsokarton skrytaja smenjaemaja provodka 1

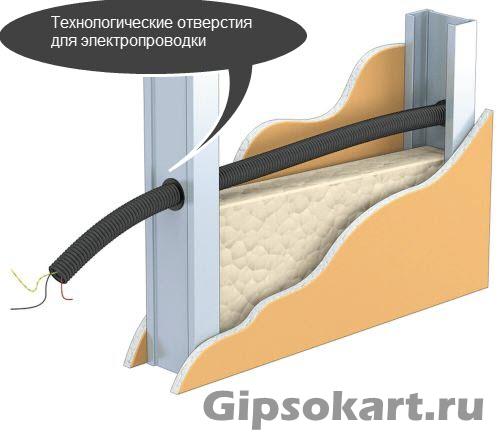

gipsokarton skrytaja smenjaemaja provodka 7

Однако, согласно нормативным документам (ПУЭ изд.7), электропроводка, скрытая в гипсокартоне, должна быть сменяемой. Это значит, что в случае возникновении аварийной ситуации, а попросту повреждения кабеля, должна быть возможность поменять сгоревший кабель без демонтажа гипсократона.

Сменяемость проводки под гипсокартонном, обеспечивается прокладкой кабеля электропроводки в пластиковых трубах или электротехнической гофре.

Особенности сменяемой электропроводки в гипсокартоне

Повторюсь, сменяемая электропроводка делается в специальных пластиковых трубах или гофре, которые называется электротехническими. Сразу замечу, что перетяжка (замена, смена) электропроводки проложенной в гофре может быть затруднительна. И в этом несколько причин:

1. Если диаметр гофры лишь не намного больше фактического сечения прокладываемого кабеля, и затяжка кабеля в гофру проходила «с натягом», перетянуть такую проводку, хотя она и правильная, будет проблематично;

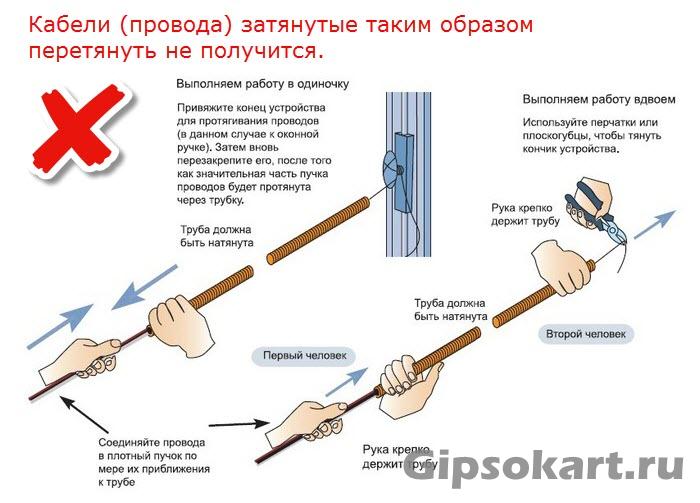

gipsokarton skrytaja smenjaemaja provodka 8

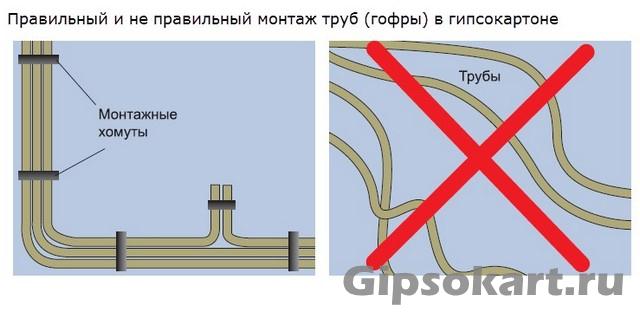

2. Если при прокладке гофры, её проложили не по прямым и плавным линиям, а часто загибали, поворачивали, делали петли, то кабель в такой гофре, тоже не перетянуть;

gipsokarton skrytaja smenjaemaja provodka 10

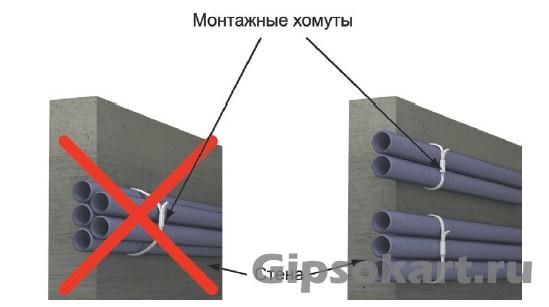

gipsokarton skrytaja smenjaemaja provodka 9

3. Если гофру не закрепили, через каждые 50-60 см, то при перетяжке кабеля она будет собираться и не позволит перетянуть кабель.

Важно! Сменяемая электропроводка в гофре, делается по следующем правилам, в одну гофру (трубу) затягиваем один кабель и используем только двустенную электротехническую гофру.

gipsokarton skrytaja smenjaemaja provodka 6

Совет. Чтобы не было проблем со сменой электропроводки в гофре, проложите сначала гофру в каркасе гипсокартона без кабеля и при помощи проволоки (зонда) находящейся внутри гофры, затяните в неё нужный кабель. Повторюсь, один кабель, одна гофра. Если кабель без проблем затянется, то он без проблем и перетянется при необходимости его замены.

Примечание: Объективности ради вынужден сделать замечание. В этой статье я говорю о кабельной электропроводке, опуская электропроводку жгутами проводов, как технологически устаревшую и не рекомендую её для домашней электропроводки.

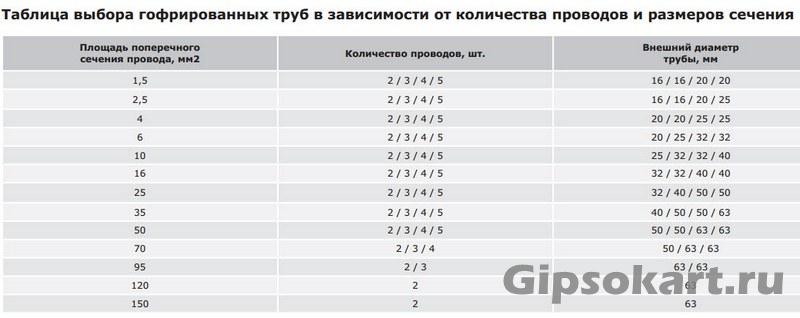

gipsokarton skrytaja smenjaemaja provodka 2

Электротехнические пластиковые трубы

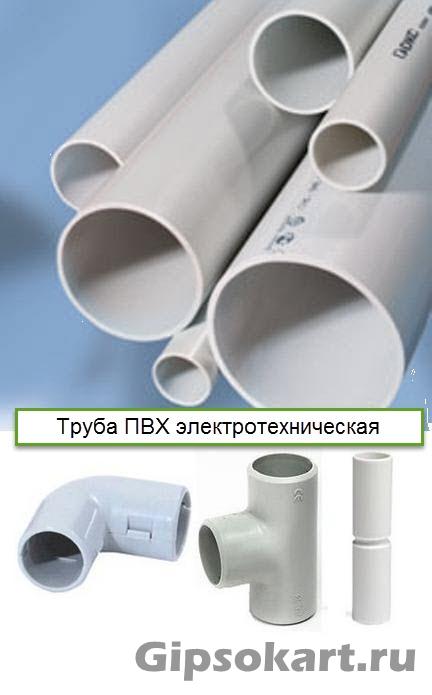

Альтернативой электротехнической гофре, являются электротехнические пластиковые трубы. Сразу замечу, что они более подходят для сменяемой электропроводки в гипсокартоне. Трубы ПВХ не гнутся, соединяются при помощи пластиковых углов 90° , что обеспечивает возможность без проблемной затяжки и перетяжки кабеля электропроводки.

gipsokarton skrytaja smenjaemaja provodka 4

Как затянуть кабель в гофру

gipsokarton skrytaja smenjaemaja provodka 3

Чтобы затянуть кабель в гофру, внутри электротехнической гофры проложена тонкая стальная проволока. Гофру нужно проложить внутри конструкции гипсокартона и хорошо закрепить на каркасе. Делается это перед зашивкой каркаса листами гипсокартона. Кабель, который нужно протянуть в гофру, зачищается с одной стороны от первичной изоляции на 15 см. Одну, а лучше две жилы нужно откусить. Оставшуюся жилу кабеля, также очищают от изоляции. Далее проволоку в гофре и жилу кабеля соединяют, делая 5-7 см загибы, напоминающие крючки. Соединение обматывают изолентой ПВХ. Теперь, нужно тянуть проволоку со второй стороны, проложенной гофры, и кабель будет затягиваться.

Как перетянуть кабель в гофре

Чтобы перетянуть неисправный кабель в гофре, новый кабель «привязывают» не к проволоке, а к кабелю находящемуся в гофре, который перетягивается. При этом не забываем отключить электропитание и отсоединить кабель от устройств, к которым он был подключен.

Как затянуть кабель в трубу

Затяжка кабеля в пластиковую трубу, проложенную в гипсокартоне, делается аналогично гофре, только перед затяжкой кабеля, в трубу вставляют стальную проволоку, которая в большинстве труб не предусмотрена. На конце проволоки делается колечко, чтобы избежать цепляния острого конца проволоки за стены и переходы трубы. Колечком вперед проволоку заталкивают в трубу. Если проволока упирается во что-то, это может быть на углах трассы, человек толкающий проволоку вращает её как буравчик или коловорот. На противоположенной стороне, второй человек ловит конец проволоки и при его выходе прикрепляет к нему кабель для затяжки, способом описанным выше.

Как сменить (перетянуть) кабель

Повторюсь, перетяжка кабеля делается аналогично его затяжки, только в качестве затягивающей проволоки выступает перетягиваемый кабель.

Последние замечания

  • Всю сменяемую электропроводку в гипсокартоне лучше сделать до полной зашивки каркаса листами гипсокартона, хотя бы с одной стороны.
  • Всё-таки, для сменяемой электропроводки в гипсокартоне лучше использовать жесткую электротехническую трубу, а не гофру.
  • Все распаячные коробки, которые вы будете использовать в электропроводке, должны быть доступны для обслуживания, а не замурованы в конструкции.
