Вступление

Перегородки и потолки из гипсокартона выполненные на металлическом каркасе, относятся к негорючим конструкциям и согласно ПУЭ (правила устройства электроустановок) п.7.1.38 относятся к виду скрытая проводка, со всеми вытекающими правилами монтажа. В частности проводку, при необходимости, можно заменить и прокладку проводки нужно делать в негорючих трубах или коробах или кабелями, не распространяющими горение. Например, кабелем ВВГнг.

О подрозетниках

Вспомнив самые общие положения о скрытой электрической проводке в гипсокартоне, вернёмся к теме статьи. В ней я хочу поговорить о подрозетниках для гипсокартона.

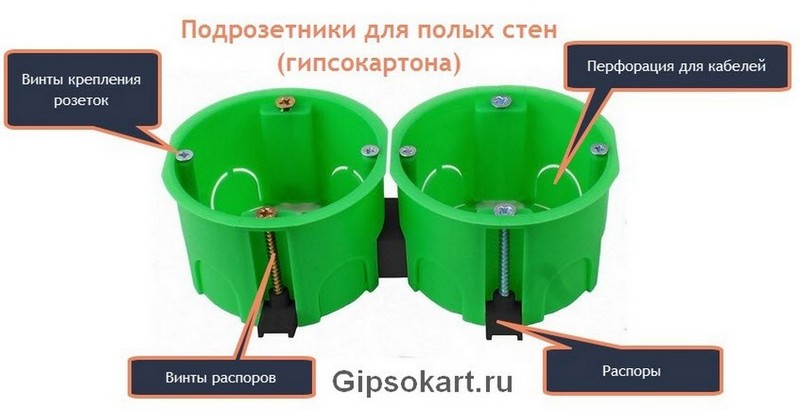

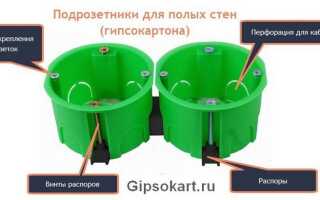

Подрозетник или монтажная коробка или коробка установочная используется для установки розеток и выключателей на ограждающие конструкции. Для перегородок из гипсокартона используют специальный подрозетник для гкл. Иначе их называют монтажные коробки или коробки установочные для установки розеток и выключателей на гипсокартоне или на полых стенах.

Конструкция подрозетника для гипсокартона позволяет надежно закрепить на полой стене не только штепсельную розетку или выключатель, но и любое установочное изделие, приспособленное для скрытого монтажа. Например, светорегуляторы, датчики движения, кнопки. Изготавливаются подрозетники для полых конструкций из негорючей пластмассы, самого различного цвета.

По форме, самый распространенный и используемый вариант, это круглый подрозетник. Есть варианты квадратных и прямоугольных форм.

podrozetnik dlja GKL 9

Подрозетник для гкл: размеры

Круглые подрозетники для ГКЛ выпускаются с размерами в двух вариантах: стандартном и глубоком. Размер стандартного круглого подрозетника для гкл: 45 мм в глубину и 65 мм в диаметре.

podrozetnik dlja GKL 6

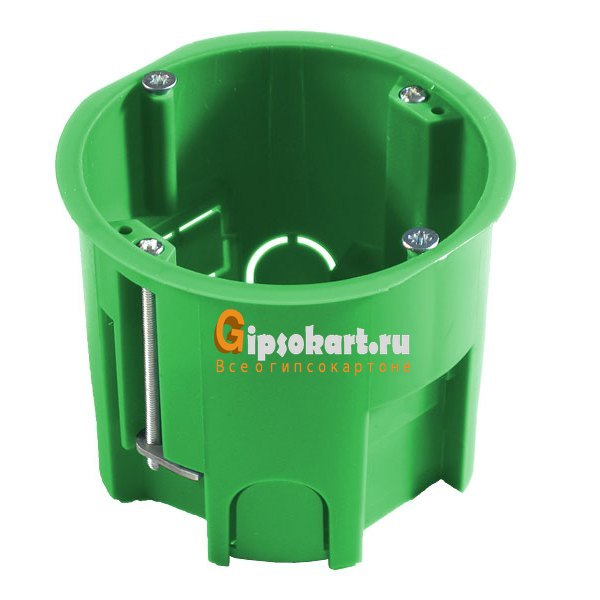

Глубокий подрозетник для гипсократона имеет внешние размеры (ниша): глубина 60 мм, диаметр 68 мм. Внутренние размеры глубокой коробки 59 на 64 мм.

podrozetnik dlja GKL 3

Конструкция установочной коробки для ГКЛ

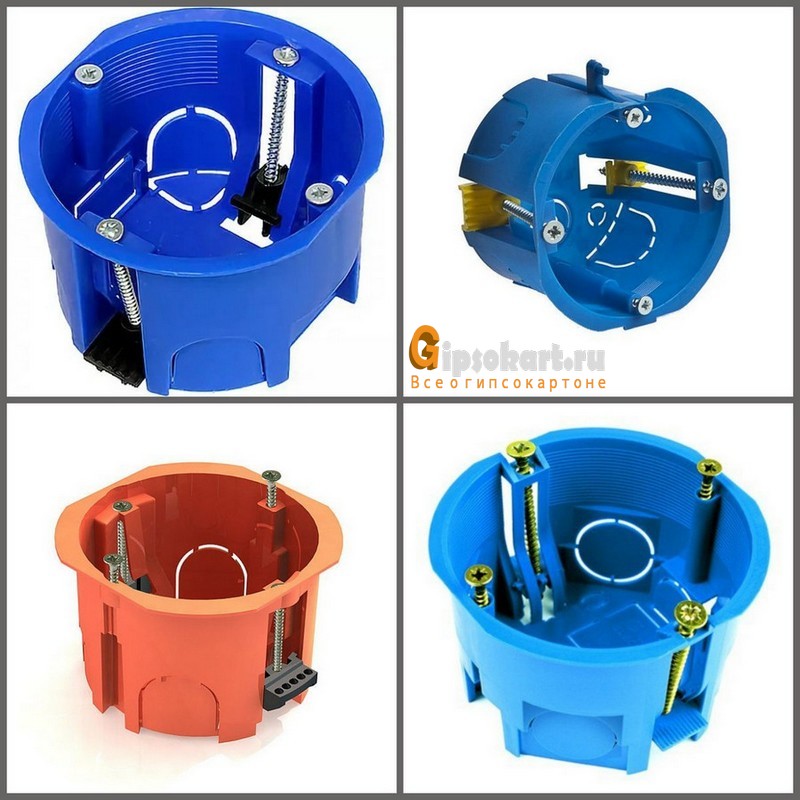

Конструкция установочной коробки для ГКЛ называется «лапки». Лапки это планки, которые упираются в тыльную сторону листов гипосокартона, прочно закрепляя коробку на листе. Двигаются «лапки» за счет крепёжных винтов (шурупов), доступных для вращения с лицевой стороны коробки. «Лапки» коробок изготавливаются из пластики или металла.

podrozetnik dlja GKL 4

Особенности конструкции самой коробки

Обратите внимание на две особенности самой коробки. Во-первых, с фасадной стороны она не совсем круглая. Две стороны круга, срезаны. Это нужно чтобы собирать блоки монтажных коробок по 2-3-4-5 штук в ряд. Срезы сделаны так, что лапки в нише встают не горизонтально, а вертикально.

podrozetnik dlja GKL 7

Во-вторых, на лицевой стороне подрозетника есть выступающий ободок 4-5 мм. Именно он должен упираться в лицевую сторону листа ГКЛ и создавать упор для лапок.

Последнее обстоятельство крайне важно для разметки и сверления отверстия для установки. Если в бетонной стене нишу можно и нужно делать с запасом, то, чтобы прочно закрепить подрозетник для гкл отверстие в листах гипсокартона должно точно совпадать с внешним размером корпуса коробки.

Цены

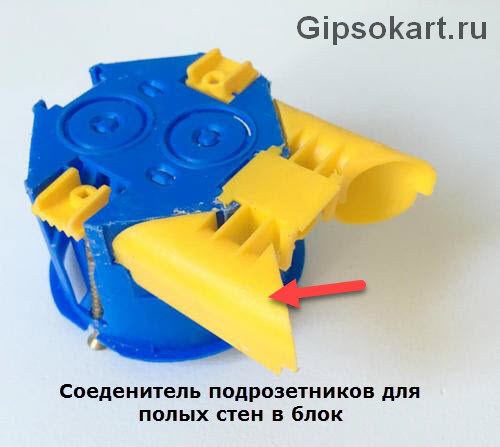

Ценовой ряд на подрозетники для гипсокартона лежит в пределах 12 – 15 рублей за штуку. Не считая специальных соединителей для сборки блоков (есть не у всех производителей).

Двойные коробки для гипсократона

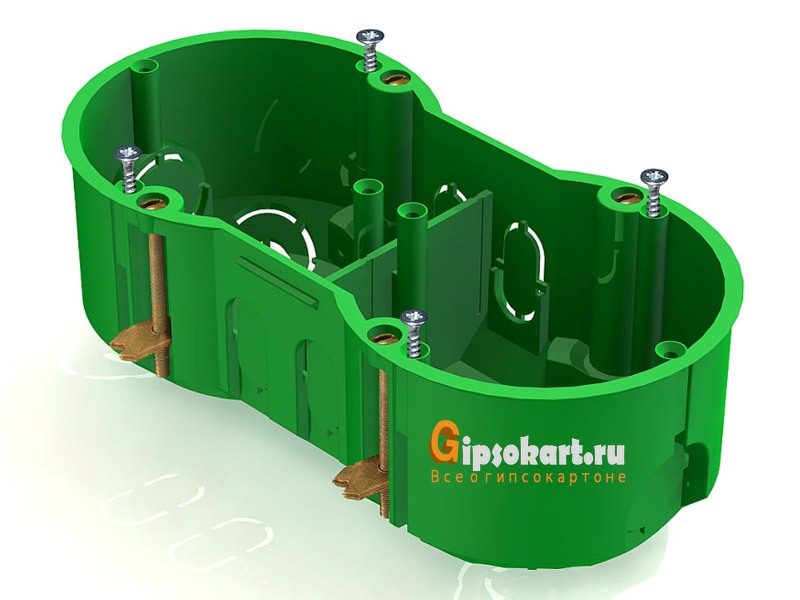

В продаже можно встретить спаренные, строенные коробки для установки двойных розеток. Вот их фото.

podrozetnik dlja GKL 1

podrozetnik dlja GKL 8

Установка подрозетника на гипсокартон

Про установку подрозетников на гипсокартон я писал две подробные статьи, лучше обратиться к ним:

  • Как установить розетку на гипосокартон;
  • 3 варианта установить подрозетник в перегородку из гипсокартона

podrozetnik dlja GKL 5

Вывод

Подрозетник для гкл принципиально отличается от монтажных коробок для бетона. Разница видна в их конструкции и перепутать два приспособления невозможно.
