Как установить розетку на гипсокартон



От автора

Прежде чем, установить розетку на гипсокартон, нужно провести ряд подготовительных работ. Причем часть работ, делается еще во время монтажа перегородки.

Подготовительные работы

Розетки устанавливаются по плану расстановки розеток. По этому же плану и однолинейной расчетной схеме выполняется разводка электропроводки по комнате. Электропроводкавыполняется внутри конструкции перегородки или под обшивкой гипсокартонной стены. Выполняется разводка электрическим кабелем с медными жилами и двойной (кабель ВВГ) или тройной изоляцией (кабель НЮМ). По технологии кабель должен быть заключен в электромонтажную гофру или специальные пластиковые трубы, для электромонтажных работ.

Места, где планируется установка накладных розеток, должны быть усилены внутри конструкции, поперечными деревянными брусками. Бруски, будет служить опорой, на которую будут крепиться розетки.

Инструмент для установки розеток на гипсокартон

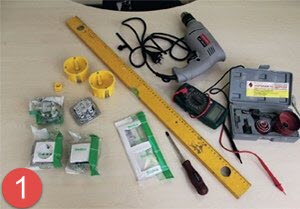

Для работ понадобится следующий инструмент:

  • Строительный уровень и карандаш для разметки;
  • Дрель с насадкой, которая называется коронка. Коронка предназначена для сверления отверстий больших размеров;
  • Монтажный нож и отвертка с маленьким шлицом.

ustanovka rozetki na gipsokarton 28ustanovka rozetki na gipsokarton 1ustanovka rozetki na gipsokarton 2ustanovka rozetki na gipsokarton 3

ustanovka rozetki na gipsokarton 4ustanovka rozetki na gipsokarton 5

Важно! Любые работы с электропроводкой, нужно проводить при отключенном электропитании. Перед работами проверьте отключение электропитания в цепи, где планируете работать.

Разметка места под розетку

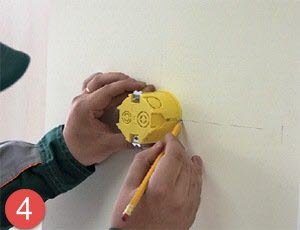

Разметка производится по плану расстановки розеток. Стоит обратить внимание на высоту установки розеток. Она должна быть раной по всей комнате. За единый уровень установки розеток можно взять низ монтажной коробки (подрозетника) или ее середину.

О подрозетнике для стен из гипсокартона

Подрозетник для гипсокартона это специальная монтажная коробка, с конструкцией для прочного крепления. Суть конструкции крепления в следующем. В подрозетнике сделаны специальные пластиковые распоры, которые изнутри цепляются за листы гипсокартона при вращении монтажных винтов.

Сверление отверстия для подрозетника

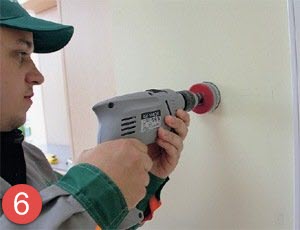

Стоит отметить, что подрозетники могут скрепляться между собой для установки в ряд 2-5 розеток. Отверстие или отверстия для подрозетников сверлятся в гипсокартоне дрелью с насадкой типа коронка. Диаметр коронки выбирается по размеру подрозетника.

Перед сверлением делается разметка и ищется центр установки подрозетника. Сверление производится на средних оборотах.

На фото показано сверление гипсокартона для двух подрозетников. Кстати, для установки встроенных выключателей на гипсокартон, используются одинаковые монтажные коробки.

Установить розетку на гипсокартон просто

ustanovka rozetki na gipsokarton 6ustanovka rozetki na gipsokarton 7

ustanovka rozetki na gipsokarton 8ustanovka rozetki na gipsokarton 9

ustanovka rozetki na gipsokarton 10ustanovka rozetki na gipsokarton 11

Пройдем по этапам установки розетки на гипсокартон.

  • Просверлить отверстия для подрозетника;
  • Вывести, заранее проложенные кабели в просверленные отверстия;

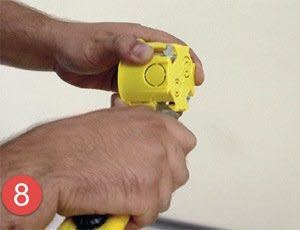

  • В подрозетниках выломать перфорированные дырки для кабелей;

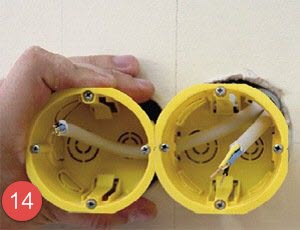

  • Установить подрозетники в заранее просверленные отверстия и вывести в них электрокабели;

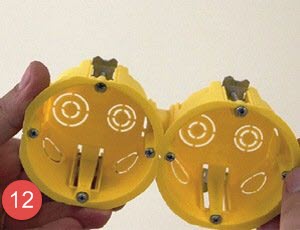

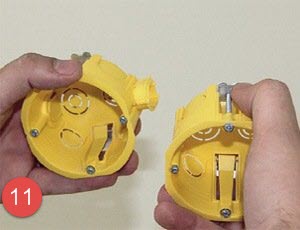

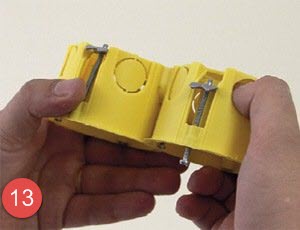

  • Если ставите две и более розетки, нужно заложить между подрозетниками перемычки;

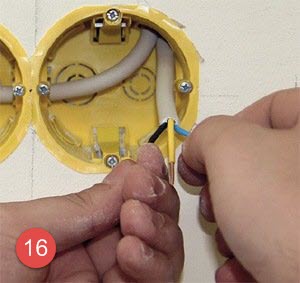

  • Конец кабеля, торчащий из коробки не должен превышать 12 см по длине. Снимите изоляцию с кабеля на 10 см. Зачистите концы жил кабеля на 5 мм;

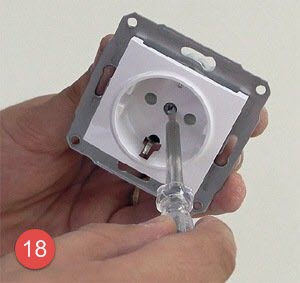

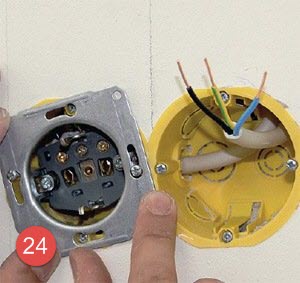

  • Подключите кабель к клеммам розетки. Соблюдайте единую цветность проводов для всех розеток комнаты. Желтую жилу, обязательно подключаем к земле. Фазную и нулевую жилы подключаем, например, так: синюю жилу на правую клемму розетки, коричневую жилу на левую клемму розетки;
  • Винты клемм заворачивайте надежно с повторным подворачиванием;
  • Открутите в подрозетниках монтажные винты, которые стоят по его краям;

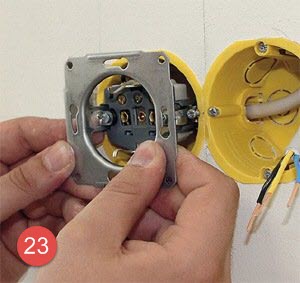

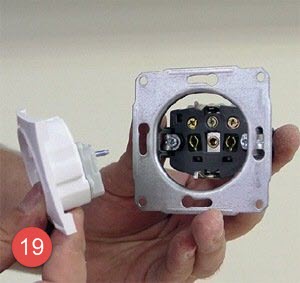

  • После подключения проводов, расправьте их и вставьте розетку в подрозетник. Вставляете розетки так, чтобы попасть монтажными винтами с отверстия на каркасе розетки. Поверните розетки горизонтально и закрутите монтажные винты;
  • Для дополнительного крепления закрутите винты распорных «усов» розетки. Они раздвинутся и закрепятся за стенки подрозетника;

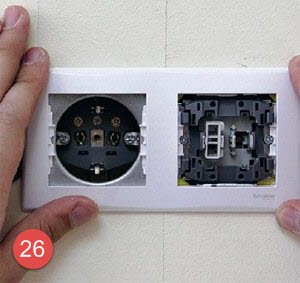

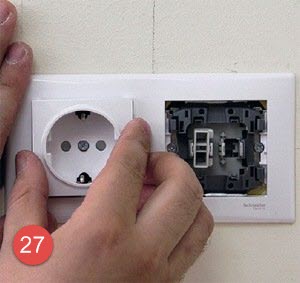

  • Завершается установка розетки установкой защитной крышки и декоративного обрамления.

ustanovka rozetki na gipsokarton 12ustanovka rozetki na gipsokarton 13

ustanovka rozetki na gipsokarton 14ustanovka rozetki na gipsokarton 15

ustanovka rozetki na gipsokarton 16ustanovka rozetki na gipsokarton 17

ustanovka rozetki na gipsokarton 18ustanovka rozetki na gipsokarton 20

ustanovka rozetki na gipsokarton 21ustanovka rozetki na gipsokarton 22

ustanovka rozetki na gipsokarton 23ustanovka rozetki na gipsokarton 24

ustanovka rozetki na gipsokarton 25ustanovka rozetki na gipsokarton 26

Установка накладной розетки

Как я уже упоминал, накладные розетки ставятся на гипсокартон на заранее установленные, в каркасе конструкции, бруски.

Электрический кабель выводится сверху или снизу бруса или в отверстии по его середине. Важно вывести кабель так, чтобы он не повредился при закреплении розетки к брусу.

  • Розетка разбирается,
  • Подключается к выведенному электрическому кабелю;
  • Крепится на гипсокартонную стену саморезами.
  • Саморезы вворачиваются в монтажные бруски.

На этом все. Теперь вы знаете, как установить розетку на гипсокартон.
