Как правильно проложить проводку в перегородке из гипсокартона



Вступление

Есть золотое правило для любого электромонтажника, часто упоминаемое во всей технической документации. Для конструкций из гипсокартона звучит оно так: силовая и слаботочная проводка в полом пространстве перегородок должна прокладываться по существующему проекту на основе требований правил устройства электроустановок (ПУЭ). Что это значит на практике в этой статье.

Зачем в стойках для гипсокартона отверстия

Прежде чем начать монолог о правильно проводке в гипсокартоне, посмотрим еще раз, на вертикальные стойки металлических профилей используемых для каркаса перегородки.

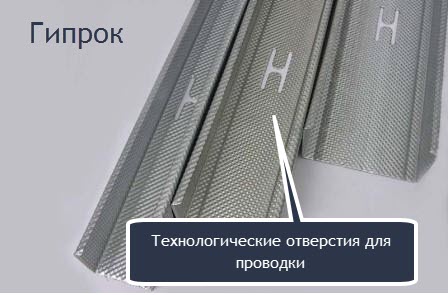

 профиль ГИПРОК

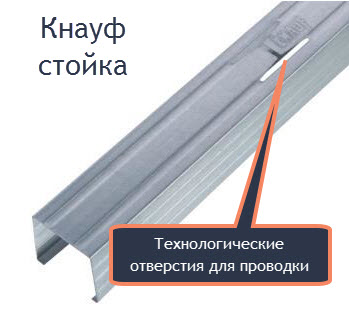

профиль КНАУФ

Как видим на фото и в профилях КНАУФ и профилях ГИПРОК, по длине стоек с равномерным шагом сделаны квадратные отверстия. Эти отверстия не особенности технологий изготовления профилей. Эти отверстия сделаны специально для прокладки инженерных коммуникаций, в том числе силовой и слаботочной электропроводки в каркасе гипсокартона.

elektroprovodka v peregorodke foto3

Основные правила как проложить проводку в перегородке из гипсокартона

Начало работ

Работы по монтажу электропроводки в гипсокартоне начинаются после монтажа каркаса перегородки. Каркас должен быть выполнен полностью с установкой закладных под монтаж навесного оборудования, в том числе дверей. Так как двери входят в каркас перегородки, будет лучше, если двери будут установлены.

До монтажа каркаса должны быть завершены все электромонтажные работы по подводу линий питания и другой проводки находящейся вне конструкций для гипсокартона.

Монтаж каркаса в местах захода линий питания в него, должен выполняться совместно с электриками, работающими на объекте. Проще говоря, не должно получиться, что каркас стоит отдельно от линии питания, например, выходящей из пола.

ПУЭ и проводка в каркасе перегородки из гипсокартона

Согласно ПУЭ (Глава 2.1., п.2.1.4, пп. 2), проводка, проложенная в конструкциях помещений, называется скрытой.

Для скрытой проводки используются только такие способы монтажа:

  • Проводка в электротехнических трубах;
  • Защита проводки металлическими рукавами;
  • Проводка в коробах;
  • В технологических пустотах и специальных каналах конструкций;
  • В бороздах,
  • Под штукатурным слоем.

Для проводки в каркасе гипсокартона, мы может использовать, только

  • Проводку в коробах;
  • Проводку в трубах (в том числе электротехнической гофре);
  • Проводку в металлических рукавах (только в пожароопасных помещениях с перегородками типа С111/112/115/116 ГСП-DF).

Важно обратить внимание, что в том же ПУЭ, в п. 2.1.19. и 2.1.23., сказано, что к местам соединений, разветвлений электропроводки должен существовать доступ для ремонта. Это значит, что в том месте гипсокартонной конструкции, где вы делаете распайку нужно устраивать технологический люк. К сожалению, это делают очень редко особенно в домашней электропроводке, о чём очень жалеют в случаи неисправностей и аварий.

Что запрещено в электропроводке в каркасе гипсократона

  • Запрещено закладывать проводку, даже защищенную трубами, внутри стоек и направляющих каркаса. Поясню почему.

Обшивка каркаса листами делается после электромонтажных работ. Листы крепятся к каркасу по своим правилам и при креплении листов велика вероятность повреждения проводки саморезами крепления листов. Поэтому всю вертикальную электропроводку нужно делать вне стоек, можно крепить с внешней стороне полки стойки, но не внутри неё.

elektroprovodka v peregorodke foto2

  • Запрещено делать горизонтальный проход между стойками незащищенными кабелями (без труб, гофры или короба). Поясню почему.

Края технологических отверстий в профилях гипсокартона довольно острые. Незащищенный кабель может быть поврежден, особенно при попытках его сдвинуть. Кроме этого, такая проводка будет несменяемой, что запрещено ПУЭ. О сменяемой проводке тут.

  • Запрещено устанавливать коробки для розеток, выключателей и распаек в гипсокартонной перегородке друг напротив друга. Смещение между соседними коробками должно быть не менее 150 мм. Поясную почему.

Во-первых, работает всё тот же принцип сменяемости проводки. Во-вторых, включаются правила пожарной безопасности, которые предписывают разделять проводку соседних комнат.

Как в перегородку из гипсокартона установить подрозетник

Я писал большую статью с множеством фото, как установить розетку в перегородку гипсокартона. На фото было всё красиво и аккуратно, но не совсем правильно (по официальной технологии).

В обязательном порядке, даже если монтажная коробка независимо крепится к листам обшивки, должна быть закрыта 20 мм слоем гипсового раствора или полосками ГВЛ. Работают правила пожарной безопасности.

Электропроводка и злой звукоизоляции

Остался последний вопрос, о соседстве слоя звукоизоляции в каркасе гипсокартона и электропроводке.

Здесь всё просто. В местах установки монтажных и распаячных коробок слой звукоизоляции должен быть сжат до толщины 30 мм. Трубы электропроводки прокладываются по слою звукоизоляции. Именно по этому, во всех инструкциях производителей гипсокартона рекомендуют использовать для звуко-шумоизоляции минеральную вату, а не пенопласт.

elektroprovodka v peregorodke foto1

Установка розеток и выключателей

Установка розеток и выключателей проводится после окончания всех отделочных работ. При технической необходимости, корпуса розеток и выключателей могут быть установлены до и малярных работ по гипсокартону.

Выводы

Правильно проложить проводку в перегородке из гипсокартона не так сложно. Однако несоблюдение основных правил такой проводки впоследствии может привести к трудно устранимым неисправностям.
