Кабели не поддерживающие горение для электропроводки в гипсокартоне

Вступление

Согласно нормативным документам, в частности ПУЭ 6, 2.1.36-2.1.40, ПУЭ 7, п.7.1.38 электропроводка в конструкциях гипсокартона относится к типу «скрытая» и может выполняться без труб и коробов, если используются электрические кабели не поддерживающие горение (иначе, не распространяющие горение).

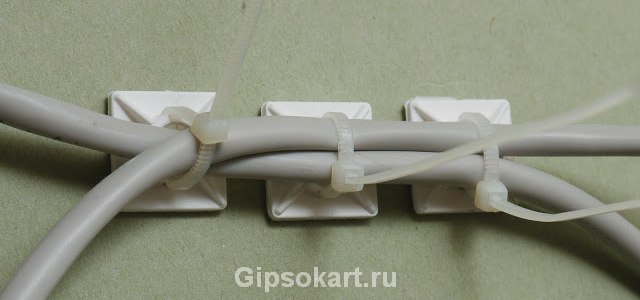

kabeli ng gipsokartona 1

Что такое кабели, не распространяющие горение

Кабели нг, иначе негорючие кабели, не могут служить проводником огня, как древесина. Однако если идет горение самой конструкции, эти кабели горят локально, выделяя продукты горения.

 Если температура, которую выдерживает кабель до своего возгорания, большая, в название такого кабеля добавляют характеристику – огнестойкий кабель.

Всякий огнестойкий кабель является не распространяющим горение, но не всякий кабель, не распространяющий горение, является огнестойким.

Важно понимать, что кабели «нг» горят локально и выделяют черный дым и опасные газы. Выделяются эти газы от горения оболочки кабеля, и избавиться от продуктов горения полностью нельзя.

Однако можно минимизировать или снизить эти опасные дымо- и газо- выделения. Для снижения этих выделений, производители кабелей предпринимают технологические «хитрости» и получают марки кабелей, не распространяющих горение с пониженным дымо- и газо- выделением. Все характеристика кабельной продукции отражаются в её маркировке согласно ГОСТ.

Маркировка и примеры кабелей, не поддерживающих горение

Нормирование маркировки негорючих кабелей можно найти в ГОСТ 53315-2009. Там мы увидим следующие типы кабелей, пригодных для незащищенной трассировке в конструкциях из гипсокартона.

Кабели не распространяющие горение:

  • Только при монтаже в одну линию;
  • При трассировке в жгуте, группе. Маркируются буквами «нг» в конце маркировки. Например, кабель ВВГнг;
  • При трассировке в группе с пониженным дымо- и газо- выделениями. Маркируются буквами «нг-LS». Например, кабель ВВГнг-LS;
  • Кабели нг-HF: не распространяют горение при трассировке в группе, а также не выделяют при горении и тлении, активные газообразные продукты вызывающие коррозию металлов;
  • Кабели нг-FRLS: это огнестойкие кабели, снижено дымо- и газо- выделение;
  • Кабели нг-FRHF: это огнестойкие кабели. Не выделяют при горении и тлении, активные газообразные продукты вызывающие коррозию металлов
  • нг-LSLTx: В дополнении к не распространению горения и низким  дымо- и газо- выделением, при горении низкая токсичность дыма и газа.
  • нг-HFLTx: Не выделяют при горении и тлении, активные газообразные продукты вызывающие коррозию металлов, также низкая токсичность продуктов горения;
  • нг-FRLSLTx: не поддерживают горение при прокладке в жгуте, пониженное содержание и пониженная токсичность дыма и газа от сгорания.
  • нг-FRHFLTx: ко всему прочему, в дыме и газе нет коррозийных продуктов.

Популярные кабели не поддерживающие горение

На практике, при монтаже конструкций из гипсокартона применяют два типа кабелей «нг» и «нг-LS». Чаще марки ВВГ.

Кабель ВВГнг

Кабель ВВГнг не распространяет горение при прокладке в жгуте с расстоянием между кабелями не более 300 мм. Оболочка кабеля выполнена из негорючего поливинилхлорида (ПВХ), в состав которой добавлены негорючие пластикаты (НГП 40-32 или 30-32 или подобные). Минимальная толщина оболочки кабеля «нг» должна быть 1,4/ 1,8 мм (одножильный/многожильный).

Кабель ВВГнг-LS

Оболочка этого кабеля не распространяет горение и при локальном горении выделяет меньше дыма и газа. Обеспечиваются такие характеристики добавлением пластикатов для изоляций жил ППИ 30-30, для заполнения между жилами ППВ 28, для оболочки кабеля пластикат ППО 30-35.

kabeli ng gipsokartona 4

Как выбрать

Выбирать кабели не поддерживающие горение для проводки в гипсокартоне приходится из следующих марок:

  • ВВГ-нг: круглый кабель с медными жилами, черного цвета. Это лучший вариант для не защищенной прокладки под гипсокартоном с соблюдением всех требований.
  • Кабель NYM (НЮМ): «импортная» замена кабеля ВВГнг, выпускается в России. НЮМ кабель с тройной изоляцией, класс пожарной безопасности нг-LS. Кабель круглый, цвет белый или светло-серый.

kabeli NYM gipsokartona

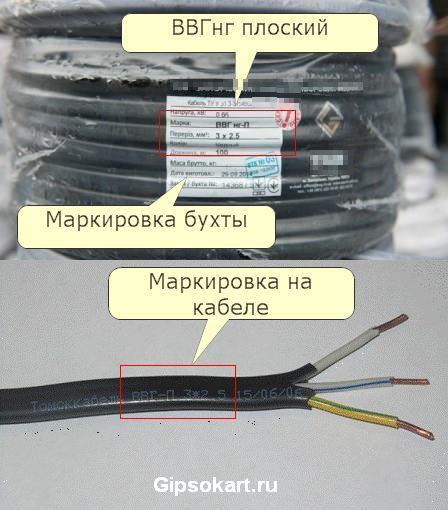

  • Кабель ВВНнг-П: Плоский аналог ВВГнг. Чаще используется для скрытой проводки под штукатурным слоем. За неимением лучшего, подойдет для электропроводки под гипсокартоном.

kabeli vvg ng P gipsokartona

  • Кабель ПУНП запрещен к использованию.
  • Кабели АВВГнг, пока не разрешены для новой электропроводки в жилых домах.

Вывод

Чтобы не использовать для электропроводки под гипсокартоном трубы и закрытые короба, применяйте кабели не поддерживающие горение в маркировке которых есть обозначения нг или нг-LS. Лучшие варианты: кабели марок ВВГнг, ВВГнг-LS или NYM.
