Гофра под гипсокартон



Вступление

В ПУЭ 7.1.38, вы можете прочесть, что электропроводку в конструкциях из гипсокартона следует выполнять в трубах и коробах, а также кабелями, не распространяющими горение, с возможностью их замены.

Для выполнения этого правила, как альтернатива жестким пластиковым трубам, используется гибкая гофрированная труба или электротехническая гофра под гипсокартон.

Нужна ли гофра для электропроводки под гипсокартоном?

Сразу ответим на вопрос, нужна гофра для электропроводки под гипсокартоном или не нужна. Если у вас есть кабель не поддерживающий горение и есть возможность выполнить монтаж так, чтобы проводка была сменяемой, то гофра под гипсокартон не нужна.

Посмотрим на пример. У вас сделан подвесной потолок из гипсокартона и необходимо сделать электропроводку для точечного освещения на потолке. При наличии кабеля типа ВВГнг или НЮМ, вы можете сделать электропроводку освещения, проложив кабель без крепления под потолком. Такой проводкой вы не нарушите ни одно правило ПУЭ.

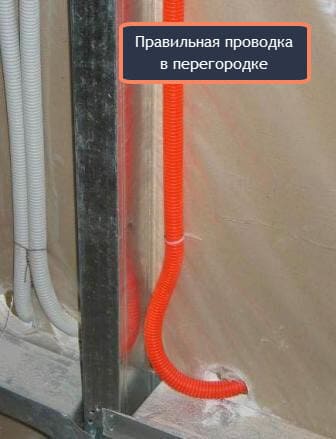

Однако проводку в перегородке вы уже не сделаете сменяемой без использования трубы или гофры. Кабель, проложенный в перегородке, вам не удастся перетянуть в аварийной ситуации при его замене.

gofra pod gipsokarton 1

Гофра под гипсокартон

Электротехническая гофра под гипсокартон выпускается из следующих материалов:

  • ПВХ самозатухающего. Диаметры наружные 16, 20, 25, 32,40, 50 мм, лёгкой и тяжелой серий.
  • Из полипропилена. Диаметры такие же.
  • ПНД (полиэтилен низкого давления).
  • Полиамида.
  • Галогена. Гофра специального назначения трудно горючая марка FRHF.

Характерной особенностью всех типов электротехнической гофры, это наличие в ней, так называемого зонда. Зонд это металлическая проволока, размещенная внутри гофрированной трубы для затяжки в гофру электрического кабеля.

gofra pod gipsokarton 2

Обратите внимание, что наличие зонда в гофре явно указывает на её электротехническое назначение. Отсутствие зонда, особенно в гибких трубах малого диаметра, может (но необязательно) свидетельствовать, что это изделие НЕ электротехнического назначения.

Второй признак, позволяющий отличить гофру для проводки это её жесткость. Надо понимать, что гофра это гибкая труба, а не декоративное изделие. Электротехническая гофра должна быть на ощупь жесткой и не сминаться при надавливании и скручивании. Ходить по такой трубе, конечно, нельзя, но её жесткость должна ощущаться тактильно.

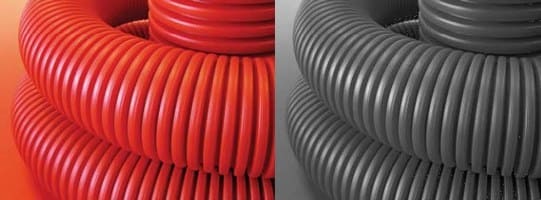

Цвет гофры под гипсокартон не нормируется. Она может быть серой, красной, синей, желтой , черной. Чаще продается серая гофра.

gofra pod gipsokarton 4

Монтаж гофры под гипсокартоном

Гофра под гипсокартон монтируется в каркас конструкции по намеченным трассам электропроводки. Крепится гофра к металлическому каркасу или листу. Крепление должно быть жестким, чтобы обеспечить возможность протяжки и перетяжки проводки.

Трассы гофры не должны иметь более одного угла поворота менее 130-145˚. Прокладка гофры должна быть плавной. Это обеспечит беспроблемную протяжку кабеля и его быструю замену.

По практике замечу, что гофру нельзя повернуть строго на 90˚. При её прокладке углы получаются сглаженными и чем больше радиус поворота, тем лучше.

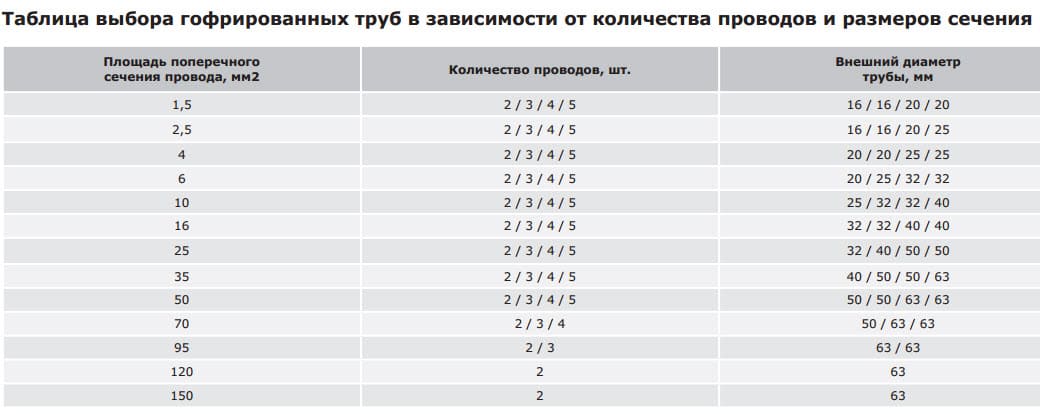

gofra pod gipsokarton 3

Гофра в деревянном доме

Говоря об электропроводке под гипсокартоном нельзя забывать, что конструкции из гипсокартона могут выполняться в деревянных домах, на деревянном каркасе.

В этом случае, использование пластиковой гофры недопустимо согласно тому же параграфу 7.1.38 ПУЭ. В деревянном доме проводка должны быть выполнена только в металлических трубах с локализованной способностью или закрытых коробах.

Однако, никто не запрещает, а по правилам даже рекомендует, использовать металлическую электротехническую гофру из оцинкованной и нержавеющей стали. Она менее удобна в работе, немало стоит, но полностью соответствует правилам безопасности.
