Электропроводка под гипсокартоном



Вступление

Электропроводка под гипсокартоном включает прокладку кабелей (проводов) электропроводки:

  • В перегородках из гипсокартона,
  • Под обшивкой стен из гипсокартона;
  • В промежутках между подвесным и черновым потолками в помещении.

По классификации электропроводка под гипсокартоном относится к скрытой электропроводке, со всеми вытекающими из этой классификации правилами работ по ее монтажу.

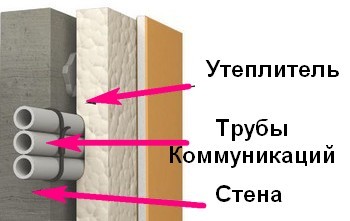

Ehlektroprovodka-pod-gipsokartonom-foto1

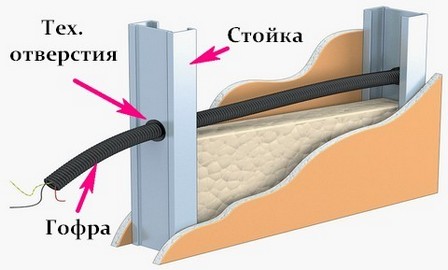

Ehlektroprovodka-pod-gipsokartonom-foto9

Сформулирую основные правила электропроводки под гипсокартоном в виде списка с пояснениями. Источник, ПУЭ глава7, пункт 7.1.38.

Правила монтажа электропроводки под гипсокартоном

В конструкциях из гипсокартона на деревянном каркасе, разрешена электропроводка только в металлических трубах;

Конструкции из гипсокартона на металлическом каркасе, относятся к конструкциям из негорючих материалов. Как следствие этого, разрешена электропроводка в подвесных потолках и перегородках в пластиковых трубах или гофрированной электротехнической трубе;

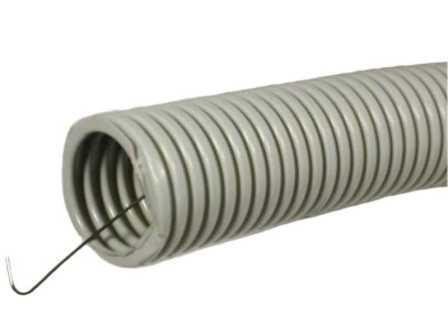

Ehlektroprovodka-pod-gipsokartonom-foto6

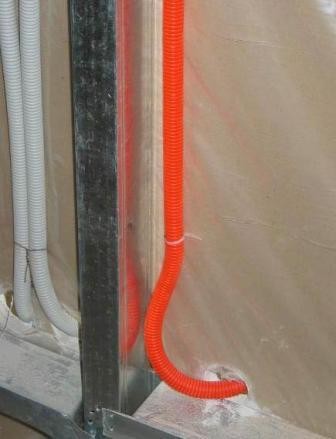

Ehlektroprovodka-pod-gipsokartonom-foto2

Также разрешена, электропроводка в негорючих коробах;

Обязательно нужно защищать трубами, коробом или гофрой электропроводку, монтируемую отдельными проводами или горючими кабелями;

Вполне допустима, прокладка электропроводки в конструкциях из гипскартона кабелями без защиты, если они имеют изоляцию, не распространяющую горение. Например, кабель ВВГнг. Буквы нг обозначают негорючесть кабеля. Отличныйкабель с тройной изоляцией, под названием НЮМ (импорт);

ehlektroprovodka-pod-gipsokartonom-448x330

Примечание. Не надо думать, что кабели «нг» совсем не горят. Они прекрасно горят, если проложены в виде жгута. Проложенные же отдельно, кабели «нг» не распространяют горение и при аварийной ситуации затухнут сами собой, если, конечно, их не будут окружать горючие материалы.

Конструкции из гипсокартона не являются разборными. Вряд ли вы будете разбирать готовую перегородку для замены кабеля под ней. Поэтому, рекомендовано делать электропроводку под потолком и в перегородках с возможностью замены, то есть, в трубах или гофре;

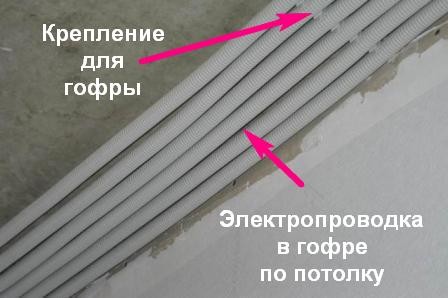

Ehlektroprovodka-pod-gipsokartonom-foto8

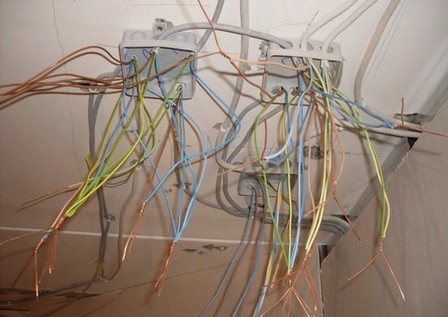

Если к монтажу электропроводки под гипсокартоном в трубах, еще можно отнестись, как необязательной, то доступ к распределительным коробкам нужно обеспечить, уж точно. Ко всем распаячным (распределительным) коробкам, оказавшимся под гипсокартоном, нужно сделать простой доступ для технического обслуживания. Обычно, для доступа делаются лючки;

Ehlektroprovodka-pod-gipsokartonom-foto3Ehlektroprovodka-pod-gipsokartonom-foto4

Электропроводка должна делаться только кабелями с медными жилами;

Минимальное сечение жил проводов не должно быть менее 1,5 мм2;

Для освещения квартиры достаточно кабеля 3×1,5мм2 , для силовых розеток переносных приборов 3×2,5 мм2, для плиты 3×4(6)мм2.

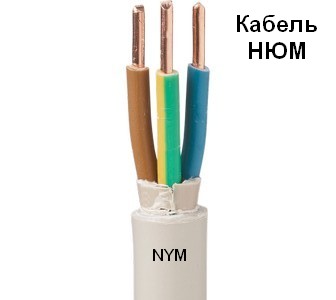

Рекомендую электрические кабели марок ВВГнг (Россия) или НЮМ (NYM) (Импорт).

VVG-ngnym

Для установки розеток на стену из гипсокартона выпускаются специальные подрозетники;

Это все правила, чтобы электропроводка под гипсокартоном была безопасной и долговечной.
