3 варианта установить подрозетник в перегородку из гипсокартона



Вступление

Рассказывая об электропроводке в гипсокартоне, нельзя пропустить тему установки подрозетников для электрических розеток. В этой теме есть свои особенности, хитрости и три технологических варианта установить подрозетник в перегородку из гипсокартона.

установить подрозетник в перегородку из гипсокартона

Что такое подрозетник

Подрозетник это специальное электротехническое изделие, устанавливаемое в ограждающие конструкции помещений (стены, перегородки) для последующей удобной установки электрических розеток и выключателей.

Дополнительная задача подрозетников, защита конструкций от распространения пожаров при коротких замыканиях и прочих электрических аварий.

Второе или правильнее сказать, другое название подрозетников, монтажные коробки.

Говоря о технологиях установки подрозетников, нужно отметить, что эта технология может быть распространена на установку распределительных коробок электропроводки.

Подрозетники для гипсокартона

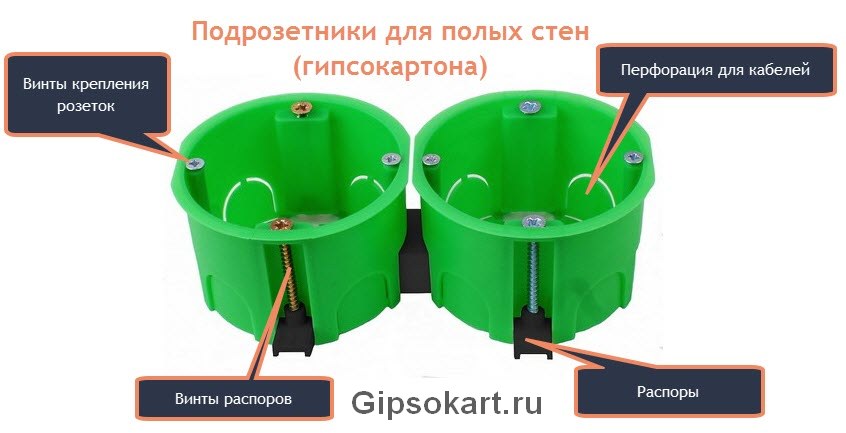

Для конструкций из гипсокартона выпускают специальные подрозетники, которые называются подрозетники для полых конструкций (стен). Вот их фото.

Как видите на фото, у них есть специальные прижимы (распоры, «уши), которые цепляются за гипсокартон перегородки при их распоре.

Важно! Все 3 технологических варианта установить подрозетник в перегородку в этой статье, используют подрозетники для полых стен.

На этом фото видим «классический» подрозетник для гипсокартона (соеденены в блок) и для сравнения подрозетник для бетона. Как видите, для установки в гипсокартон подрозетник имеет распоры, которые цепляются за листы гипсокартона.

ustanovka podrozetnika v peregorodku gipsokartona foto1

ustanovka podrozetnika v peregorodku gipsokartona foto5

На этом фото, подрозетник для гипсокартона подготовлен для соединения в блок. В отличие от коробок для бетона, которые соединяются специальными выступами, для соединений коробок для гипсокартона нужны специальные соединители.

ustanovka podrozetnika v peregorodku gipsokartona foto3

Также, в продаже есть готовые блоки для гипсокартона на несколько розеток.

ustanovka podrozetnika v peregorodku gipsokartona foto7

Принцип установки подрозетников в гипсокартон

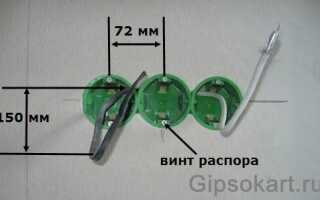

Для установки подрозетника в гипсокартон необходимо:

  • Просверлить в гипсокартоне отверстие диаметром, совпадающим с установочным диаметром подрозетника, это 68 мм.
  • Расстояние между центрами соседних подрозетников в блоке розеток — 71-72 мм;
  • В устанавливаемом подрозетнике выломать перфорацию для завода кабелей проводки.

ustanovka podrozetnika v peregorodku gipsokartona foto6

Важно! Технологическое время установки коробок, зависит от выбранного варианта установить подрозетник в перегородку.

3 варианта установить подрозетник в перегородку

Вариант 1. Классический

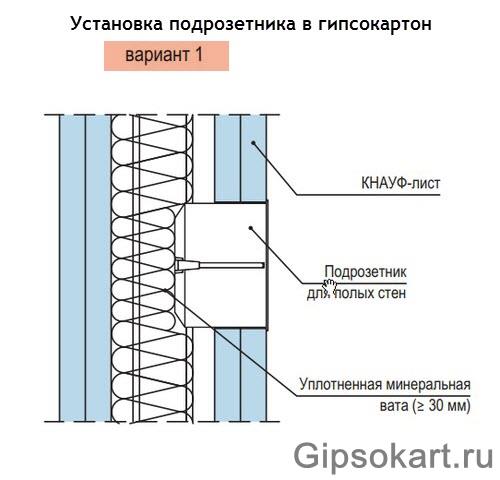

Это вариант подходит для перегородок со звукоизоляцией. Смотрим рисунок.

ustanovka podrozetnika v peregorodku gipsokartona foto8

В этом варианте, не используются никакие дополнительные способы фиксации монтажной коробки, кроме технологических распоров самой коробки.

  • В готовой перегородке сверлятся отверстия. Они не должны попадать на стойки и перемычки каркаса. Разметка отверстий производится строго по горизонтали;
  • Перед установкой распоры ослабляют;
  • В коробке ломается перфорация и в коробку заводят кабели электропроводки;
  • Коробка вставляется в сделанное отверстие;
  • Винты распоров закручиваются;
  • Конец кабелей подрезается на 15 см.

Читать статью: Как установить розетку на гипоскартон

Вариант 2. На этапе монтажа

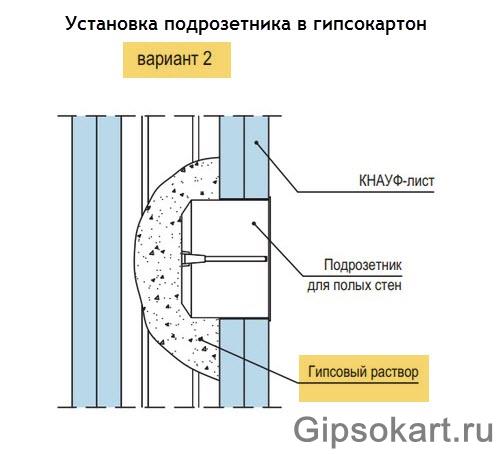

На этапе монтажа листов перегородки можно дополнительно закрепить и защитить подрозетники слоем алебастры. Смотрим рисунок.

ustanovka podrozetnika v peregorodku gipsokartona foto9

Данный вариант монтажа подходит для конструкций без звукоизоляции, на этапе монтажа листов гипсокартона, когда зашита только одна сторона перегородки.

Вариант 3. Защищенный

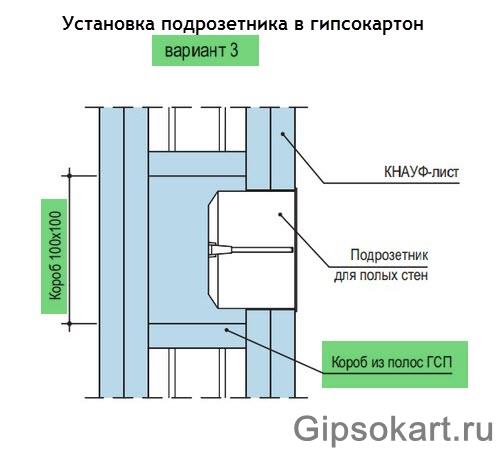

Для дополнительной защиты подрозетников, используют вариант установки подрозетника в короб из полос ГКЛ. В перегородке делают короб из кусков гипсокартонных листов размером 10 на 10 см.

ustanovka podrozetnika v peregorodku gipsokartona foto10

Не могу комментировать это способ монтажа, потому что на практике ни разу не встречал.

Читать статью: Как быстро установить выключатель на гипсокартон

Вариант 4. Не стандартный

Что делать, когда перегородка гипсокартона уже стоит, а у вас нет подрозетников для полых конструкций? Но есть монтажные коробки для бетона.

  • Собираете блок из подрозетников и делаете разметку на гипсократоне в виде прямоугольника с размерами собранного блока;
  • Выпиливаете прямоугольное отверстие в гипсокартоне;
  • В полость перегородки, вокруг отверстия, враспор, запихиваете газеты, образуя своеобразный короб 100 на 100 мм;
  • Устанавливаете блок подрозетников на гипсовый раствор, как в обычной стене. Раствор должен занять всю полость сделанного из газет короба;
  • Фасад подрозетников заделывается фугенфюллером или Ротбандом, далее шпаклюется вместе со всей стеной.

Вывод

Последний способ был, конечно, авариным, но демонстративно показывающим, что в работе с гипсократоном можно проявлять не традиционные методы работы.

И все-таки, лучше в работе придерживаться технологий поддерживаемых производителя ми гипсократона.
